Paso 2: Preparar los botones
Abrir el botón fácil, bien fácil. Primero quité las pilas y la tapa del compartimento de la batería. Quitar la cabeza de Phillips pequeño cuatro tornillos (ocultados bajo las patas de goma) en la parte inferior permiten las tres partes principales del interruptor se deslice fácilmente aparte. La cara del botón y el anillo externo caso Levante desde el ensamblado principal.
En la inspección cercana del ensamblado principal vea la placa de circuito, interruptor de mecanismo, el altavoz y el compartimiento de pilas. La primera foto muestra el botón de fácil desmontado con algunos cables que se agregaron a los puntos adecuados en el circuito para que el interruptor puede conectarse a la QT3K.
Después de pasar unos minutos con un multímetro he podido localizar los dos puntos en el circuito que podría ser aprovechado para acceder al interruptor de contacto momentáneo. La segunda foto muestra una cercana vista de la electrónica del botón y los lugares que fueron intervenidos para ampliar la función de cambio fuera de la caja de botón fácil.
Un lado de un resistor fue de soldado para hacer espacio para la conexión del cable azul. La resistencia fue doblada un poco para despejar la zona para soldar de nuevo. Esto permitiría para la re-instalación de la resistencia debo necesita funcionalidad original del botón fácil reintegrado. El cable fue conectado con un pad de soldadura que estaba sin usar. Los cables amarillo y azul fueron encaminados hacia fuera de la parte inferior del botón vía el compartimiento abierto por lo que podría ser conectados al circuito de control maestro de QT3K. Después montar nuevamente el botón asegurándose de que los cables que he añadido no interferiría con el funcionamiento mecánico del botón. Esta modificación se repitió en los otros tres botones.
[Actualizado 20 de diciembre de 2012]
Varias personas me han contactado acerca de cómo acceder al conmutador en una nueva versión del botón fácil que tiene un diseño de tablero de PC muy diferente. Gracias a Peter Hunt, muestras de la marca y Layne Fielder para proporcionar fotos de las tripas nuevas de botón fácil y trabajar conmigo para desarrollar y probar un procedimiento para acceder al conmutador. Aquí están los resultados de nuestros esfuerzos.

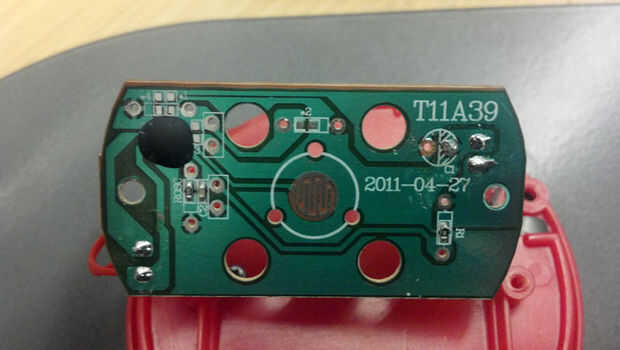

La nueva versión del botón fácil tiene un número de parte de "T11A39" y una fecha en letras blancas sobre la placa de circuito. Ver la tercera foto en esta sección. En esta foto se puede ver que se ha eliminado la parte mecánica del interruptor para que puedas ver la placa de circuito rastros con la que hace que el mecanismo de botón de contacto para activar el circuito.
Para ampliar la funcionalidad del interruptor de botón fácil así que nos podemos conectar a la QT3K que tenemos que aprovechar los rastros de circuitos que se conectan a cada lado de la almohadilla del interruptor. Esto es más difícil de hacer en la nueva versión del botón fácil porque uno de los rastros que necesitamos aprovechar tiene un pad de soldadura por-agujero disponible.

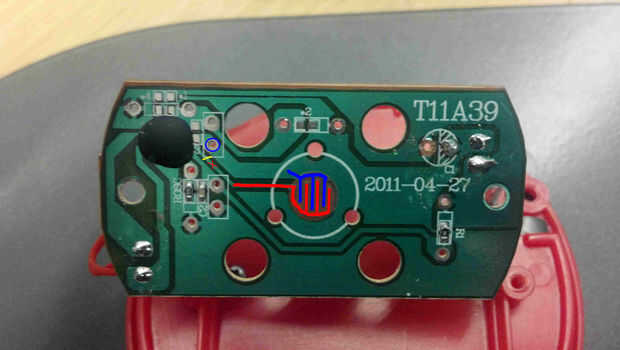

La siguiente imagen muestra el botón del interruptor en el circuito (en el círculo blanco) con las huellas de cada lado de la almohadilla interruptor destacada; un lado del interruptor rojo y el otro en azul. Se puede ver que el lado azul del interruptor se conecta a un rastro grande que cubre un área grande de la Junta. Mientras que la parte roja de la almohadilla del interruptor tiene un rastro estrecho que se extiende a corta distancia y desaparece bajo la gota negra.
Si miras cerca de la gota negra en el circuito verá que he marcado un círculo azul alrededor de uno de lo por-agujero cojines de la soldadura. Esto es donde usted puede soldar un alambre a la parte azul de la almohadilla del interruptor. Justo debajo he marcado una "X" en el punto de conexión sugeridos para el lado rojo del interruptor. La ubicación de la "X" es sólo una sugerencia. Puede aprovechar este rastro en cualquier lugar a lo largo de su carrera desde el círculo blanco alrededor de la almohadilla del interruptor a la "X". Sólo tienes que asegurarse de que no corta nada o interferir con la parte mecánica del interruptor.
Es difícil hacer la conexión hacia el lado rojo del interruptor. Esto es porque la placa de circuito se cubre en una capa que da todos los rastros de metal (y las otras áreas) de un tinte verdoso. Antes de que se puede soldar un cable al rastro estrecho debe exponer una pequeña zona de la traza metálica que estamos enfocando. Esto puede hacerse con una pequeña navaja curva o incluso algún papel de lija fino. Recuerde que la traza metálica que están tratando de exponer es muy delgada. Así que tenga cuidado de no para quitar mucho del metal debajo de la capa verde. Una vez han expuesto lo suficiente de la traza de metal para aceptar el alambre de soldadura, aplicar alguna soldadura en el área expuesto. Esto ayudará a limpiar cualquier remanente de la capa verde y facilitar un estañado cableado a la traza de la soldadura.
Una persona informó que con el fin de que el interruptor funcione tenía que romper la conexión entre la parte roja del interruptor y el blob negro. Esto puede hacerse con un cuchillo cortando a través de la huella que desde el lado rojo del interruptor de la gota negra. He marcado la ubicación sugerida del corte con una línea amarilla cerca de la gota negra.
Cuando usted soldar un alambre a la traza expuesta no tendrá una muy buena conexión mecánica por lo que puede hacer el cable para esta conexión de manera que proporciona un alivio de tensión. Tal vez pasar el cable desde el otro lado de la placa de circuito uno de los orificios disponibles funcionaría.

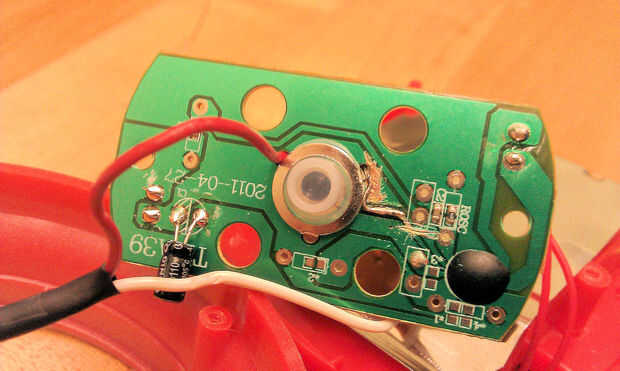

Si tiene éxito en hacer esta modificación y quiere compartir su trabajo con otros me avisan y elaboraremos un intercambio de correo electrónico. La última imagen de esta sección es de Layne Fielder que tuvo éxito en conseguir este mod para trabajar.
