Paso 3: Conecte el relé de la fuente, luminaria, potencia y Teensy

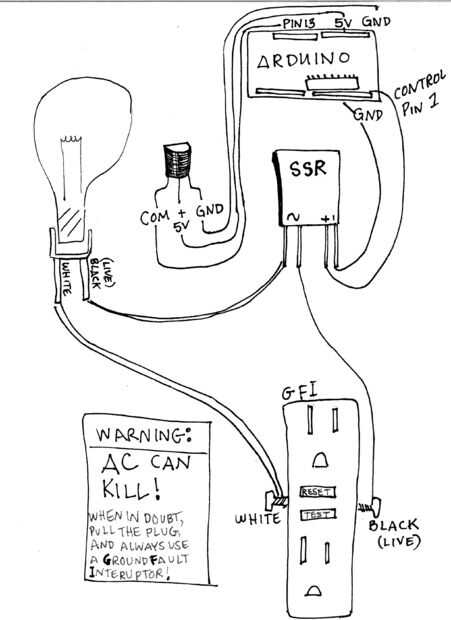

Lo único no incluido en este dibujo es cómo conectar Arduino (etiquetado arduino en el dibujo pero usamos el teensy en las fotos) al poder suministrar para que el Arduino puede correr el sistema.

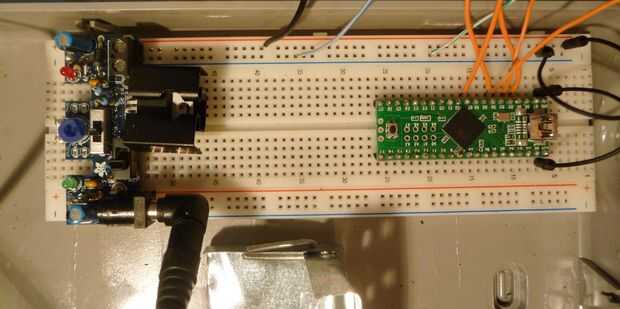

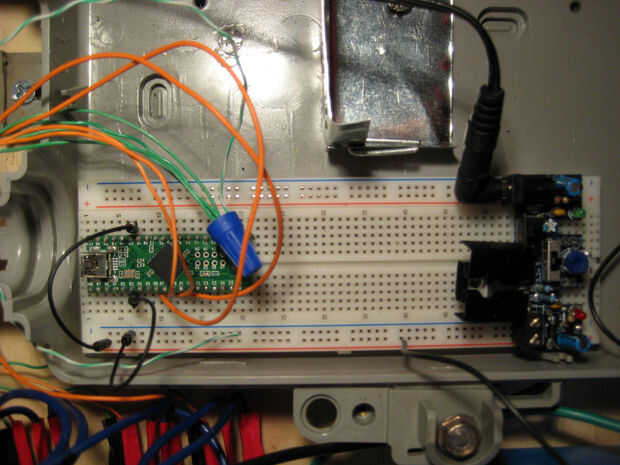

¡ UNO! Lugar el Teensy y la ajustable fuente de alimentación en la placa misma. Hay dos conjuntos de pines en la parte inferior de la fuente de alimentación y los se ajusta perfectamente a un protoboard de 2 1/2" de ancho para que el negativo pernos y pernos positivos van en sus áreas correspondientes en la protoboard.
DOS ahora utilizan el dibujo para ejecutar cable de color desde el aparato de luz, sensor de temperatura, relé, arduino y GFI.
Las etiquetas en el sensor de temperatura son bastante difíciles de ver. Escribí a uno con una pluma de gel blanco y luego unta la tinta blanca en las huellas del texto a leer. El pin de COM en el sensor de temperatura está parado para la comunicación y debe estar conectado a cualquier pin que hayas decidido a dirección, para nuestro elegimos 13 Pin que verás en el sketch de Arduino. Se utilizó soldadura para conectar los cables a los sensores de temperatura y luego acaba de conectar los otros extremos a la Teensy.

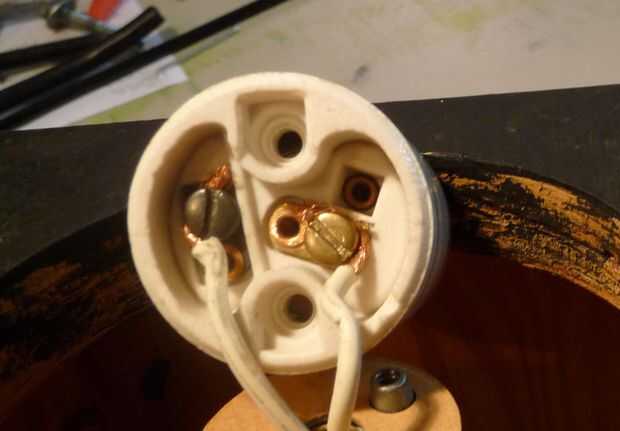

Cuando se extraiga la bombilla verás que uno de los cables se conecta a una conexión más oscuro y el otro a una pieza más ligera de metal. El cable que conecta a la base más oscura es el cable vivo y debe estar conectado al relé. Se utilizó soldadura para conectar el relé a los cables a la bombilla.
Para GFI puede conectar los cables simplemente girándolas alrededor de los tornillos o utilizar la soldadura.
Ahora todos los cables están conectados a las cosas y con suerte cuando se conecta la fuente de alimentación al GFI rojo y enciende luces verdes en el arduino. ¿sí? gran.
