Sensor de humedad (LCD, RTC, SD Logger, temperatura) del suelo

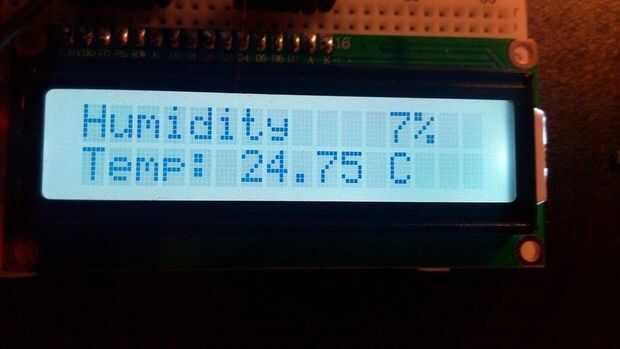

Como evolución de mis proyectos en mi mente hay un tiempo para hacer las ideas realidad y así el proyecto a continuación se convirtió en realidad. Su un sensor de humedad del suelo basado en Arduino, con 16 x 2 LCD, reloj de tiempo real (que mantiene tiempo incluso si se desconecta la alimentación), sensor de temperatura y registrador de datos de la SD.

Puede ser muy útil con una licenciatura o maestría biotecnología/Biología/Botánica/planta manteniendo proyectos.

La idea del proyecto es construir un sensor de humedad portátil y estacionario (con batería de 9V o con un cargador estándar ajustable). Va a tomar medidas muy cortas cada X miliseconds, dependiendo de cómo se establecerá. ¿Por qué las medidas tienen que estar cortas? Ya hay un problema que necesita ser resuelto y consiguió resolver en un artículo:

---Con: Robert M / ArduinomasteR

que mejoró mi primer instructivo que im agradece:

---Por: Wojciech Marczak / WojciechM3

Esos dos artículos se convirtió en la base de mi idea, cómo mejorarlo y hacerlo aún mejor

Así que la idea de hacer las puntas de prueba última ya que la corriente sólo en un corto tiempo (2 x 30 milisegundos en nuestro caso) y apague por un determinado tiempo, por ejemplo 1.800.000 milisecounds = (30 x 60 x 1000) = 30 minutos. Para establecer este valor que es necesario modificar el delay al final de un archivo de project.ino.

Sin embargo, ya que el sensor que toma las medidas de cada X miliseconds, ahora nosotros necesitamos asignar los valores. Los valores varían de 1000 y algo de 400 estable, sin embargo el menor la medida del menor es la resistencia y desde las puntas de prueba comprobación la resistencia entre dos pernos tenemos que el valor de 400 o similar 100% de humedad y una mayor resistencia, 1000 o anterior significa que la humedad es 0% así que tenemos que asignar los valores de 1000--> 400 a humedad 0---> 100%

Todas esas cosas se hará en los próximos pasos de este instructable.
