Prototipo de Whac-A-Mouse (2 / 5 paso)

Paso 2: impresión 3D y preparación

Usted puede utilizar los archivos de CAD a continuación o crear su propia caja personalizada.

También sugiero hacer su proyecto de materiales naturales como la cuerda. Los gatos prefieren materiales naturales.

El siguiente video muestra cómo debe funcionar el mecanismo.

Después de la impresión 3D comenzar a preparar las piezas:

  • Fondo 3D piezas impresas a tu gusto con papel de lija de varios granos de arena.
  • Taladrar un agujero de 3mm LED verde en la esquina inferior derecha de la caja (o agujero incorporan en archivo CAD antes de la impresión).
  • Presentación de abajo una sección cuadrada para el receptor de IR (o incorporar espacio en archivo CAD antes de la impresión).
  • El protector de servo en el brazo del servo impreso 3D de epoxy.
  • Acople bola de catnip comprimido al brazo del servo utilizando el tornillo de diámetro y longitud suficiente.

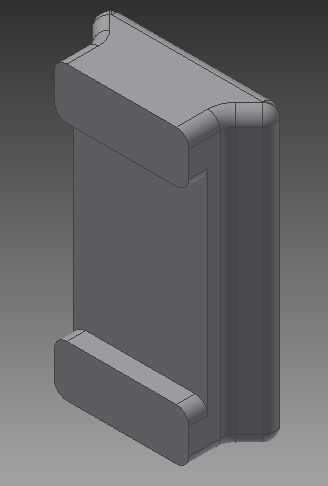

  • Montar el servo en servo montaje posterior con resina epóxica o de suficiente longitud y diámetro de los tornillos de desplazamiento.

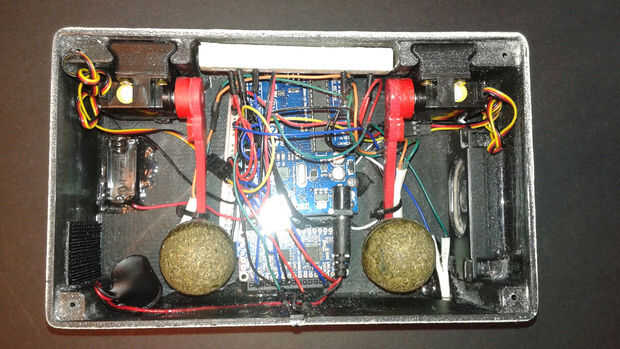

  • Monte el brazo del servo y catnip comprimido bola montaje servo.

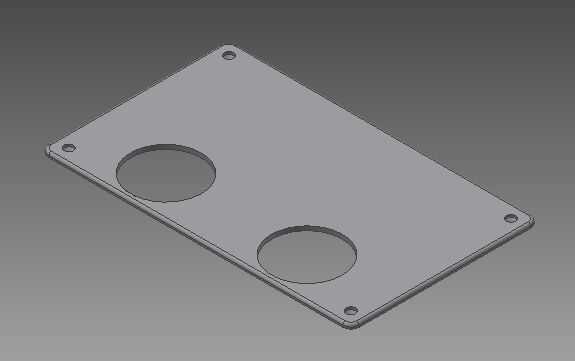

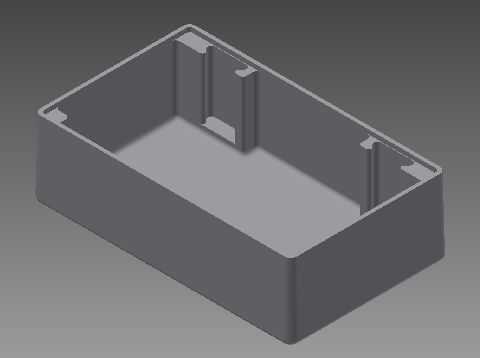

El archivo zip a continuación contiene todos los archivos CAD 3D impresos para este proyecto. Mientras que otros modelos de CAD se utilizaron en esta simulación, los demás archivos de CAD en la simulación anterior no son necesarios para la impresión 3D.
