Prototipo de Whac-A-Mouse (5 / 5 paso)

Paso 5: Realizar la puesta en marcha Final

Una vez que haya acabado su caja de proyecto, el circuito de cableado y cargar el código para el Arduino puede empezar a ponerlo todo junto.

Tomar los siguientes pasos:

• Espaciadores de montaje Arduino a base de epoxy
• Espaciadores de Adafruit FX sonido Junta de epoxi a base de
• El altavoz a la caja de epoxy
• Soportes de batería epoxy a base de
• Carriles de la energía de epoxy a base de
• Sensor IR de epoxy apertura designada
• Zip empate sensores a los brazos de servo
• Plumas de epoxi para piso de

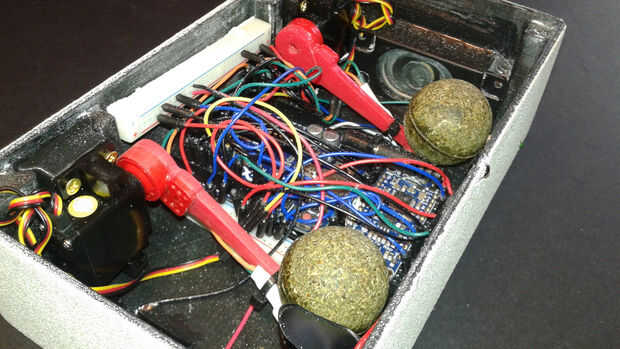

Una vez que se seca el epoxi:

• Montar el Arduino a los espaciadores de montaje
• Monte el tablero de sonido FX de Adafruit a los espaciadores de montaje
• Conecte los cables de puente a los pines designados basados en diagrama de Fritzing
• Instalar las baterías
• Deslice los servos en sus ranuras

Acabado de la caja con pintura en aerosol o alguna otra forma de acabado. Sugerimos que pruebe epoxying cuerda a su gabinete para hacer un duelo propósito Bloc además de juguete. Recuerde limpiar la pintura de receptor de infrarrojos o que tenga problemas de comunicación con el Arduino.

Una vez seca la pintura:

• LED verde para designados hoyo de epoxy y conecte los cables de puente a los pines designados.

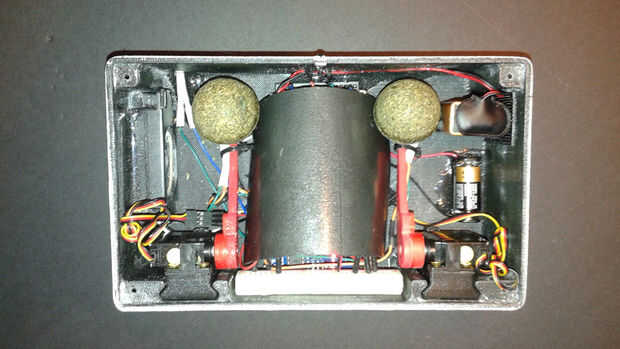

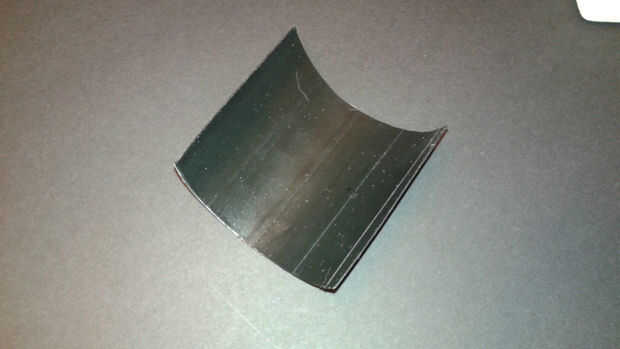

Por último, como medida de seguridad para su gato, cortar una botella de agua en la mitad de longitud sabia y para crear una hoja de medio arco de plástico. Toque en la parte inferior de esta hoja con cinta aislante. La parte inferior puede ser aerosol pintado de negro o cualquier color de su elección. Esta pieza se reclinará sobre la electrónica antes de la parte superior está montada y evitará que el gato de enganche un alambre debe ir su pata por el agujero.

Descargo de responsabilidad: Esta es mi primera vez haciendo cualquier cosa de esta naturaleza. Yo no soy un programador o un ingeniero eléctrico ni soy un experto en la fabricación de Instructables. Si usted tiene algunas sugerencias por favor hágamelo saber y voy a intentar ponerlos en práctica cuando tenga tiempo entre escuela y trabajo. ¡ Espero que sus gatos disfrutan este juguete tanto como la mía! Sólo no dejes que te vea con el mando a distancia. Mina deje de jugar cuando se dan cuenta que estoy en control.
