Programador USBtinyISP de tic-Tac (3 / 12 paso)

Paso 3: Grabar ese PCB

Descargar los archivos de Eagle en Intro paso y grabar el circuito en su sola cara de cobre revestido tablero. Esto no es un instructivo sobre cómo grabar PCB por lo que a la brisa a través de él. Si usted necesita aprender cómo grabar PCB, hay toneladas de instructables fresco por ahí. Yo voy utilizando el método de transferencia de toner famoso.

Receta para la fabricación de PCB:

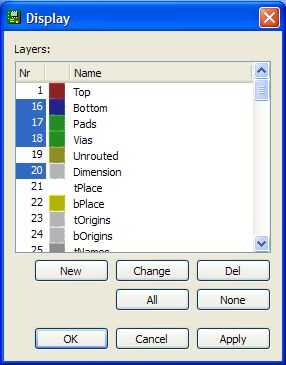

  1. Seleccione sólo la parte inferior de 16, 17 pastillas, 18 Vias, dimensión 20 y 45 hoyos para ver. Golpear el Ratnest.

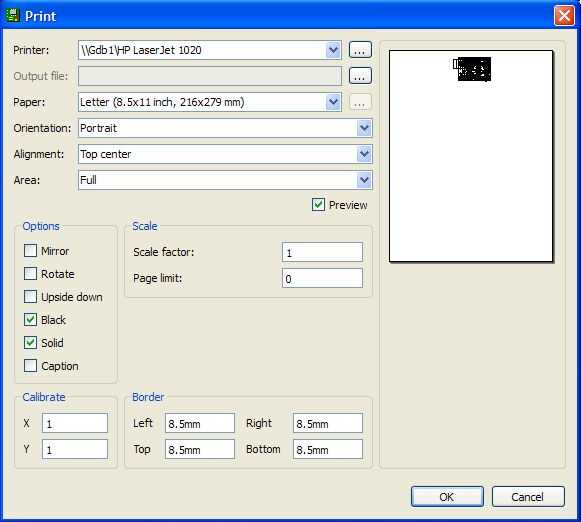

  2. Haga clic en imprimir. Compruebe negro y sólido y desmarque la opción Opciones de espejo. Establezca la escala en 1.

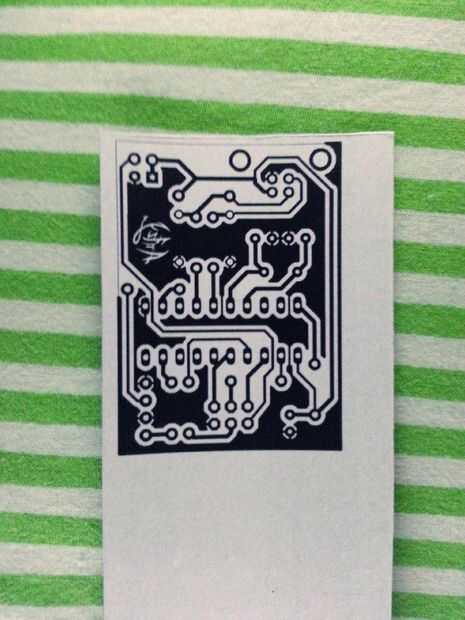

  3. Imprimir el circuito en un papel brillante (preferiblemente papel fotográfico) utilizando una impresora láser.

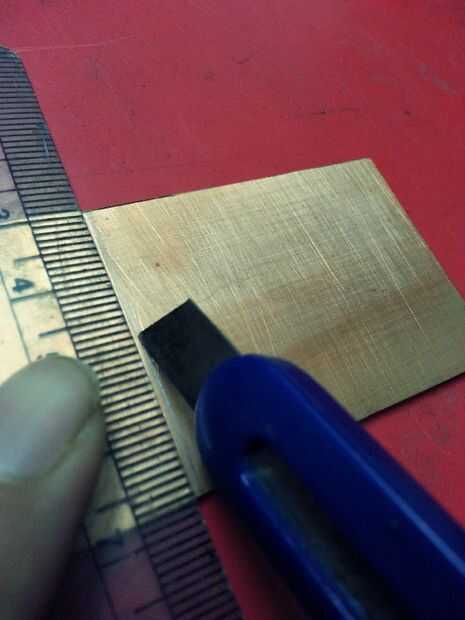

  4. Cortar un trozo de placa de cobre ligeramente más grande que la impresión por anotar con un cortador y ajuste.

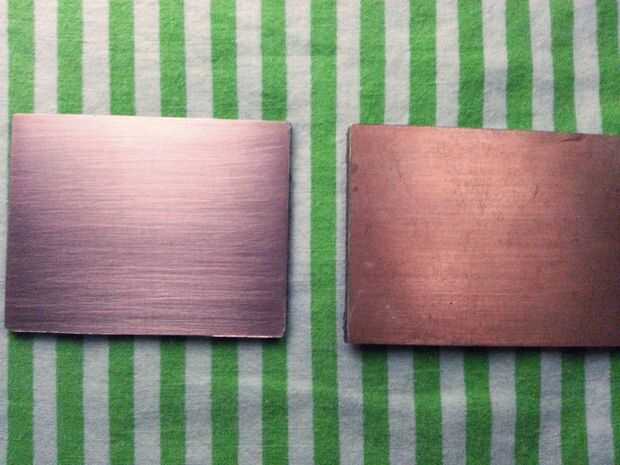

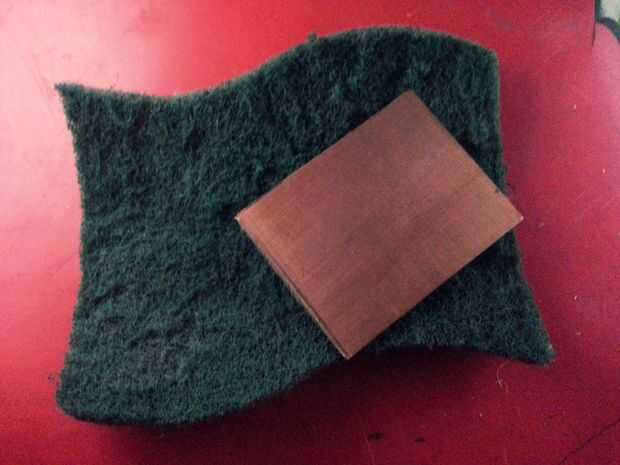

  5. Utilice scotch-brite para fregar vigorosamente la placa de cobre con agua.
  6. Limpie con un paño limpio y no toque la superficie.

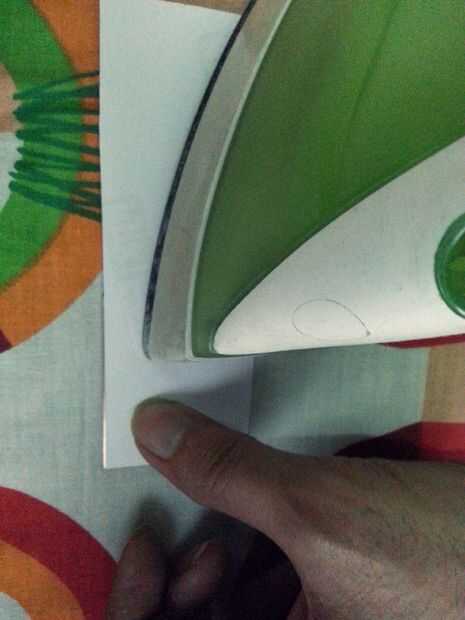

  7. Hierro el circuito impreso sobre papel satinado.

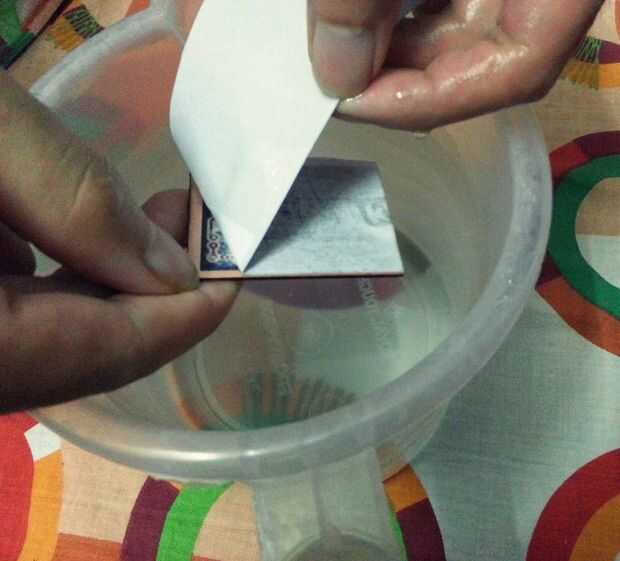

  8. Dunk el PWB caliente en el agua. Deje que el papel de ablandar durante 5 minutos. Papel lejos de pelar y para frotar lejos el papel que se pega con un cepillo de dientes.

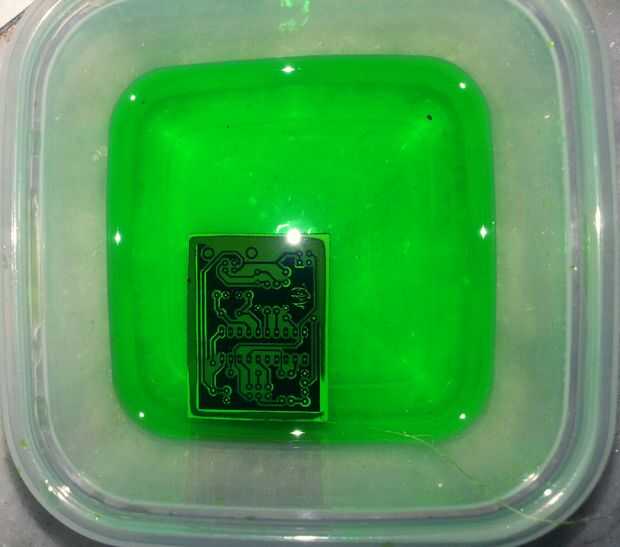

  9. Dunk el circuito en su grabador favorito. Me gusta hydrocholic ácido + peróxido de hidrógeno. Mientras esperas para que circuito a ser grabadas, pop unos tic-tacs.

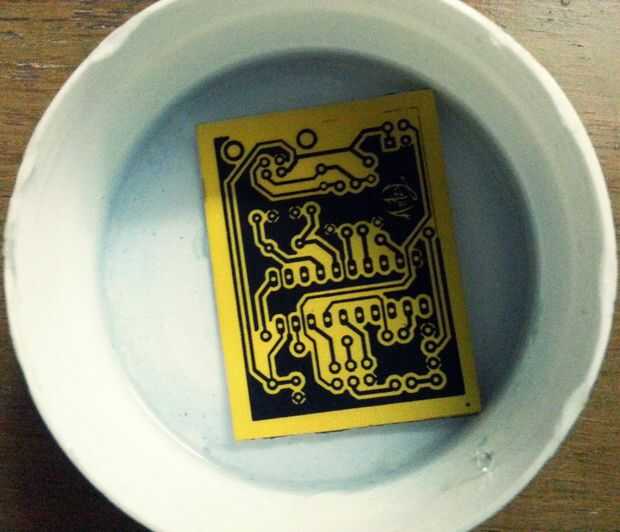

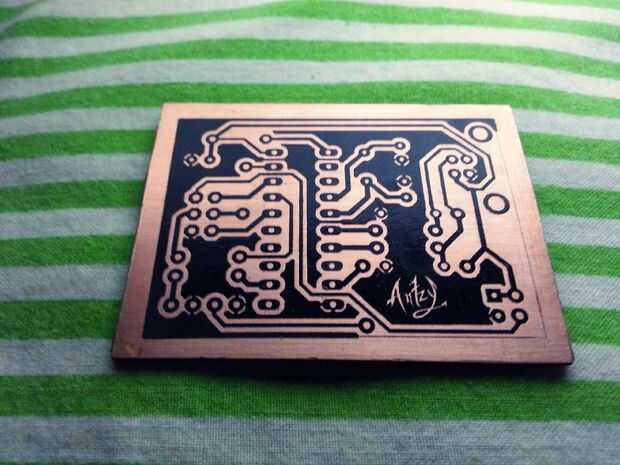

  10. Después de todo el cobre no deseado es grabado al agua fuerte lejos, PCB de lavar y sumergir en acetona (también conocido como removedor del pulimento de clavo) durante un tiempo. Pop más de esas mentas sabrosas. Utilice scotch-brite para fregar a todo el toner de la tinta.

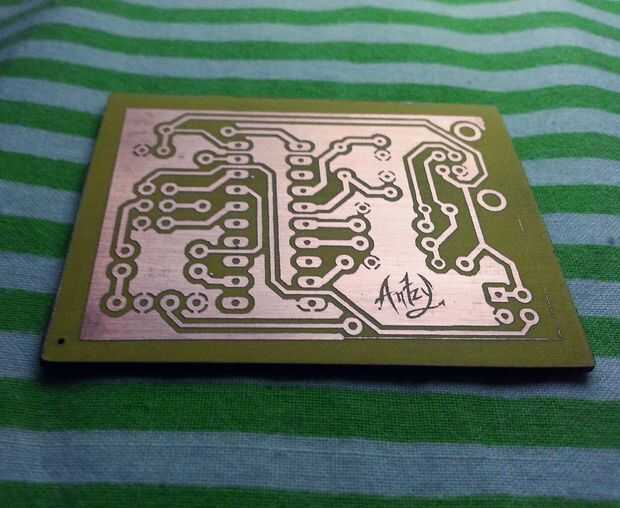

  11. Ta-da! PCB brillante se sirve junto con aliento de menta fresco.
