Programador USBtinyISP de tic-Tac (5 / 12 paso)

Paso 5: Programa ATtiny2313

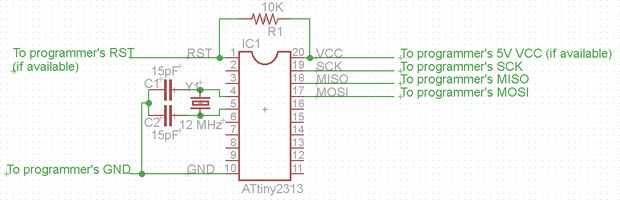

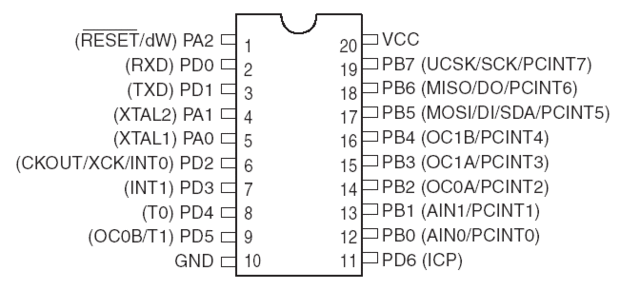

Poner el ATtiny2313 en un protoboard. Los pernos más importantes para la programación son: VCC (pin 20), GND (pin 10), SCK (pin 19), MISO (pin 18), MOSI (pin 17), RST (pin 1). El programador contará con al menos 4 cables: MISO, MOSI, SCK y GND. Podría tener VCC y RST así. Conecte los cables del programador a los respectivos pines del ATtiny2313. Poner una resistencia de 10K ohm entre RST y VCC. Si VCC del programador proporciona 5V, adjúntelo al pin VCC. Si no es así, usted tendrá que proporcionar 5V regulados para el ATtiny2313. Si no se proporciona primero, poner un botón entre primero a pin GND pin. Pulse este botón cuando Añadir código a la IC.

Ahora vamos a grabar el firmware en el ATtiny2313:

  1. Abra símbolo del sistema y desplácese a la ubicación donde extrajo USBtinyISP firmware e ir a la carpeta de spi en él.
  2. Tipo:
    AVRDUDE -p attiny2313 - c usbtiny
    Reemplazar usbtiny con nombre de su programador. Lista de programadores puede generarse utilizando: avrdude - c?

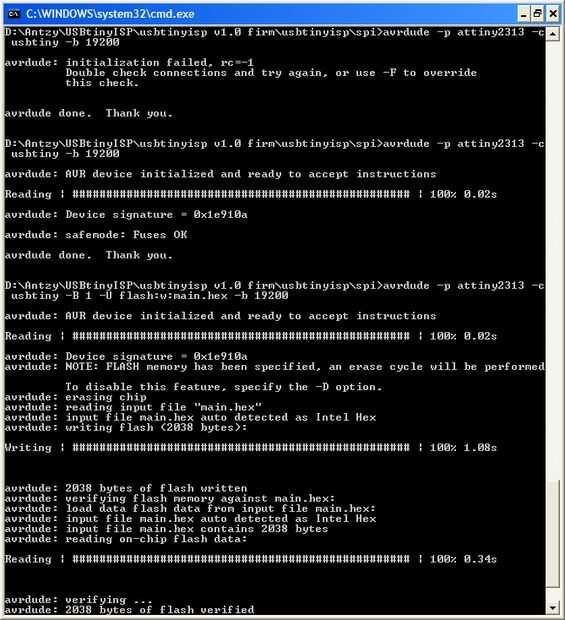

    Usted debe recibir salida-1(lablled in image) que significa que todo está funcionando bien. Si usted está recibiendo error como salida-3 en la 2 º imagen, revise las conexiones de nuevo.
  3. Establecer el fusible:
    AVRDUDE -p attiny2313 - c usbtiny -b 19200 - U hfuse:w:0xdf:m - U lfuse:w:0xef:m

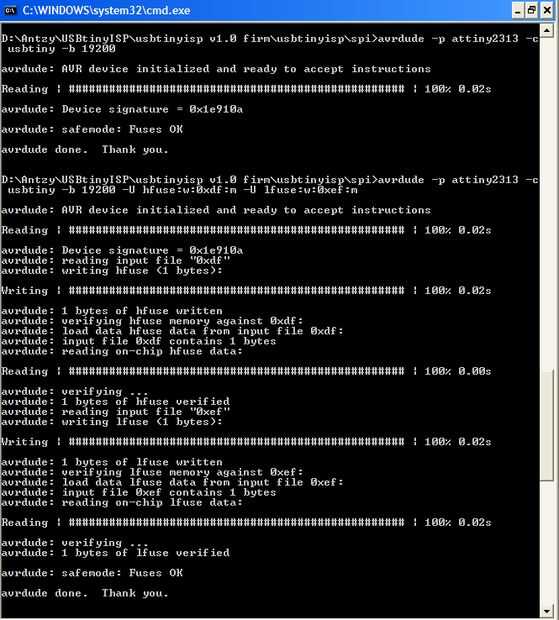

    Usted debería ver algo como salida-2.
  4. Ejecute el comando en el paso 1 una vez más. Usted debe obtener un error como en la salida 3. Esto es porque usted ha configurado el fusible escurr de cristal de 12 MHz externo. Conectar el cristal a través de pernos XTAL (pernos 4 y 5) y conectar los pines a tierra a través de condensadores cerámicos de 22pF. Vuelve a intentarlo. El error debería desaparecer como en la salida 4.
  5. Tiempo para grabar el firmware:
    avrdude -p attiny2313 - c usbtiny -B 1 - U flash:w:main.hex -b 19200
    Esto también debe terminar con éxito. ¿Si no, tenía un botón conectado al primero y lo presionas?

¡ Felicidades! El ATtiny2313 está programado con el código de firmware USBtinyISP. Usted puede volver el programador prestado con profunda gratitud y un paquete de tic-tac. :)
