Programable regulador de temperatura + placa (6 / 7 paso)

Paso 6: Preparación de la placa

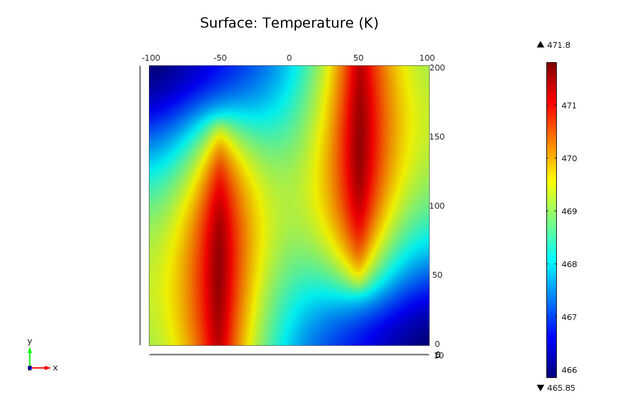

Para saber, cual es la mejor posición para los cartuchos de calefacción y una distribución adecuada del calor se puede llegar si con aluminio de 1 cm de espesor, simula el perfil de temperatura estacionario. Como se puede ver, a unos 470 K (197° C, 387 F) la desviación local es de aproximadamente ± 3 K que es suficiente para mi propósito.

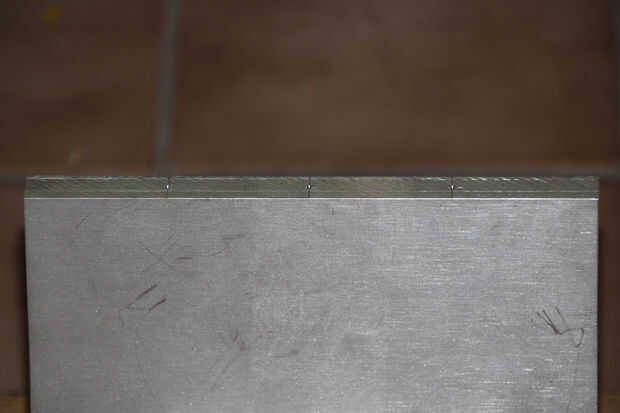

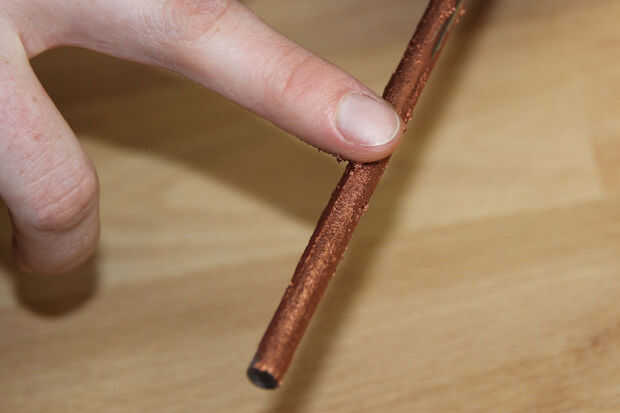

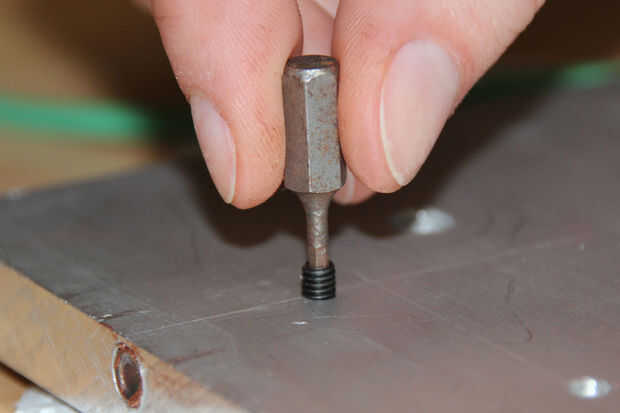

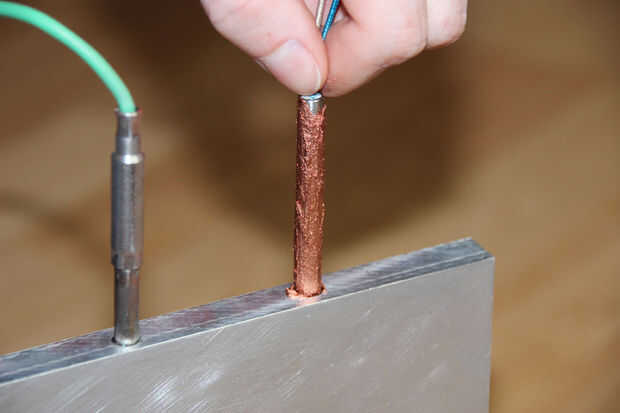

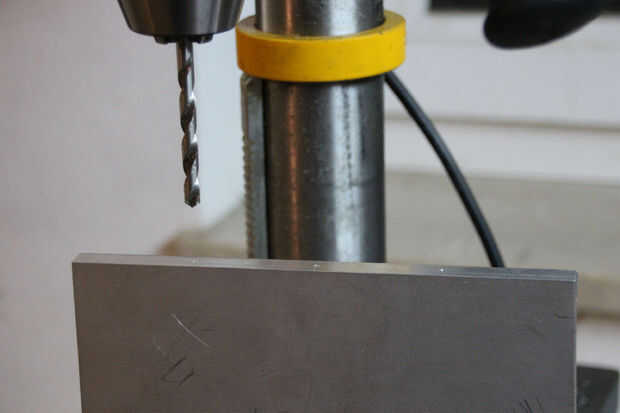

Empezar por la perforación de los orificios de los cartuchos de calefacción y el termopar. Esta parte es un poco complicada y sin duda necesita un taladro para este paso. Usted también puede tratar de utilizar dos placas de aluminio y máquina de fresado con una fresa de nariz de bola.  A continuación, taladre los orificios para las barras de hilo de acero y tornillos de fijación en las placas de aluminio y soporte de metal. Si desea utilizar un interruptor térmico como dispositivo de seguridad, También Perfore los agujeros correspondientes en la placa de aluminio. Lubricar el cartucho y termopar con la pasta de cobre para mejorar la transferencia de calor que el aluminio. Luego utilice los tornillos de bloqueo para sostenerlos en la placa.
