Programa de una cadena de luces de Navidad a parpadear el código morse con Arduino y Snap circuitos (2 / 3 paso)

Paso 2: Ponga encima de la placa de circuito Snap

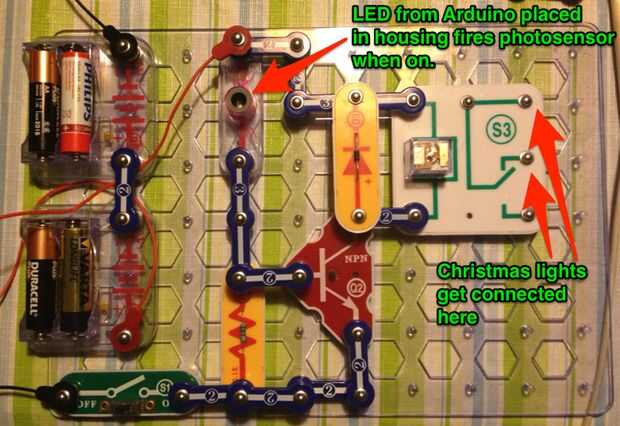

Esto se basa en un proyecto bastante sencillo de circuitos de presión. Replicar el circuito fotografiado de arriba con dos paquetes de baterías, el fotosensor, el componente del interruptor, una resistencia de 1K ohm, el transistor NPN Q2, el diodo D3 y el relé de S3.

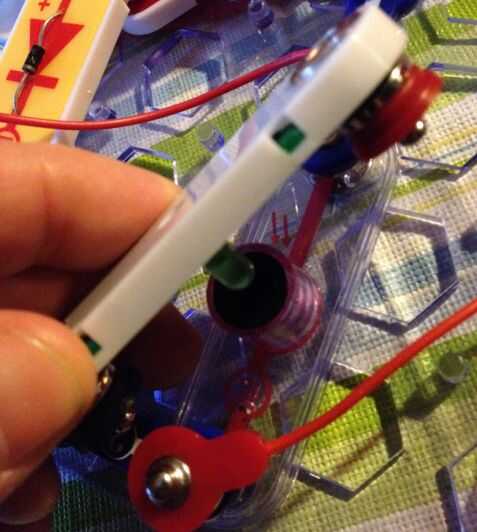

Se pone el LED conectado a Arduino en el cañón del fotosensor (encaja perfectamente). Cuando la luz, resistencia del fotosensor gotas, poner una corriente en la base del transistor NPN. Esto abre el circuito entre el colector y el emisor, el relé de disparo y apagar las luces del árbol de Navidad. Cuando la luz se apaga, la resistencia del fotosensor se levanta, cortando la corriente del transistor. El relé vuelve a su estado normal, abriendo el camino entre las luces del árbol de Navidad. El diodo que vea allí (sí, con el lado positivo conectado al lado negativo del circuito) es proteger el transistor de los cargos que se pueden acumular desde el disparo del relé, sólo los shunts en un corto circuito en la bobina del relé.
