Programa de una cadena de luces de Navidad a parpadear el código morse con Arduino y Snap circuitos (1 / 3 paso)

Paso 1: Programar el Arduino

Simplemente tomamos la rutina de "Parpadear", uno de los ejemplos incluye cada Arduino y lo modificó para enviar código morse mediante la definición de una subrutina se llama dot() y otro llamado dash(). Un guión en código morse es 3 veces más que un punto. Enciende la luz de 200 milisegundos hacer un punto, 600 para hacer un guión, con un retraso de 1 segundo entre caracteres y 3 segundos entre palabras. Como se menciona en el Video de arriba, sin embargo, hemos querido agregado las luces de Navidad al interruptor "Normalmente ON" en el relé, lo que significó que nuestro morse fue siendo transmitida por las pausas oscuras más que la luz parpadea. Solución brillante de Dylan a este problema de ingeniería electrónica fue tratarlo como un problema de programación: sólo invierte las rutinas Dot() y Dash() para apagar el LED en vez de a enviar la señal. El código completo está en el cuadro siguiente, de es dominio público puede tomar y modificar como quieras. También hay un montón de librerías de código Morse para Arduino que usted puede Google y agarrar: el código a continuación fue escrito para el aprendizaje, no para la eficiencia, y los usuarios avanzados pueden ciertamente hacer mejoras.

/*
Feliz Navidad en abrir y cerrar código Morse
Este ejemplo de código es de dominio público.
*/

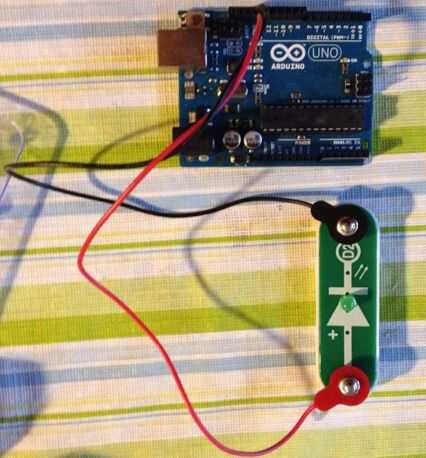

Perno de 13 tiene un LED conectado en la mayoría de placas Arduino.
darle un nombre:
int led = 13;

la rutina de instalación se ejecuta una vez al presionar reset:
void setup() {}
Inicializa el pin digital como salida.
pinMode (led, salida);
}

una y otra vez funciona para siempre la rutina bucle:
void loop() {}
M en código morse es dos guiones. Definimos las subrutinas de punto y el guión abajo.
Dash();
Dash();
Space();
E
DOT();
Space();
R
DOT();
Dash();
DOT();
Space();
R
DOT();
Dash();
DOT();
Space();
Y
Dash();
DOT();
Dash();
Dash();
Space();
Espacio
WordSpace();
C
Dash();
DOT();
Dash();
DOT();
Space();
H
DOT();
DOT();
DOT();
DOT();
Space();
R
DOT();
Dash();
DOT();
Space();
Me
DOT();
DOT();
Space();
S
DOT();
DOT();
DOT();
Space();
T
Dash();
Space();
M
Dash();
Dash();
Space();
A
DOT();
Dash();
Space();
S
DOT();
DOT();
DOT();
Space();
WordSpace();



}

void dot() {}
digitalWrite (led, baja);   Apagar el LED (el bajo es el nivel de voltaje)
Delay(200);               mantener la luz de 200 ms (punto)
digitalWrite (led, alto);    para encender el LED, haciendo que la tensión alta
Delay(600);               pausa entre caracteres

}

void dash() {}
digitalWrite (led, baja);   Apagar el LED
Delay(600);               mantener la luz de 600 ms
digitalWrite (led, alto);    para encender el LED, haciendo que la tensión alta
Delay(600);

}

space() vacío {}
digitalWrite (led, alto); Asegúrese de que el LED está encendido
Delay(1000);              Por un segundo para marcar el espacio entre caracteres
}

void wordspace() {}
digitalWrite (led, alto); Asegúrese de que el LED está encendido
Delay(3000);           durante 3 segundos para marcar el espacio entre las palabras
}
