Probador handheld de LED (4 / 8 paso)

Paso 4: Moler el circuito en el tablero

Este paso podría hacer con el grabado, pero manera pasar por todos eso problemas cuando dos líneas de rápido con la herramienta rotatoria pueden que lo haga tan bien y rápido.  Sólo necesita obtener a través de la capa de revestimiento de cobre.  Necesidad de moler todo el camino a través de la Junta a la capa de cobre.

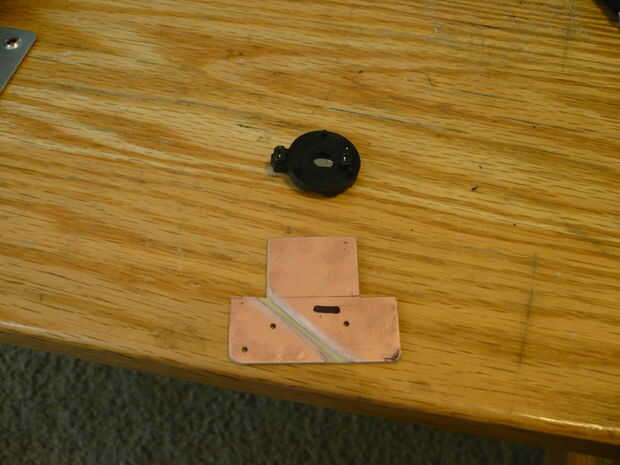

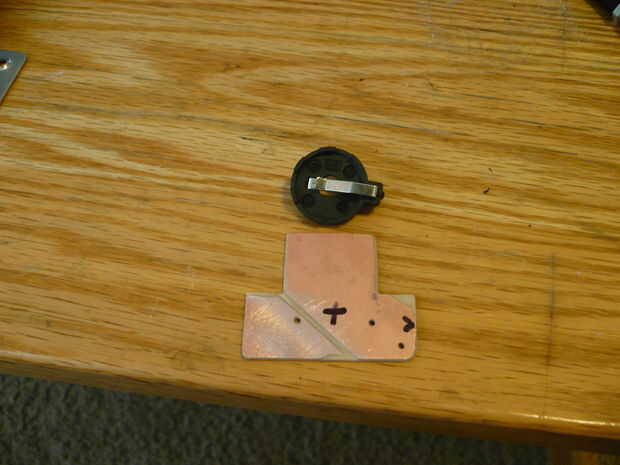

Moler las dos líneas en el revestimiento de cobre según las siguientes imágenes.  Los dos lados el mismo deben buscar cuando se trata de los huecos que creas moliendo las líneas a través del cobre.
