Probador handheld de LED (1 / 8 paso)

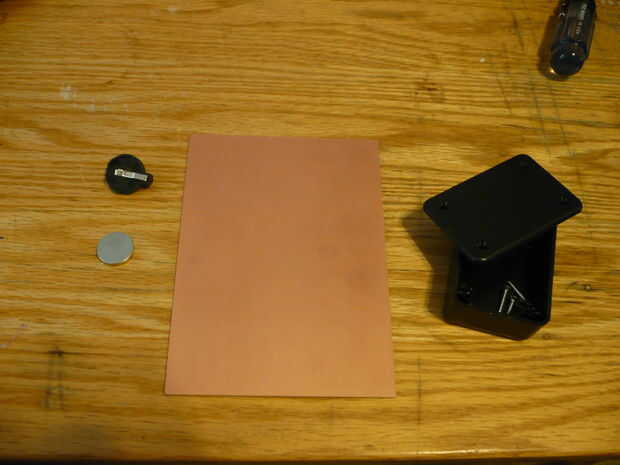

Paso 1: Piezas + herramientas

Partes:
-Cuadro de proyecto pequeña (3 "x 2" x 1 ")
-Una pieza de cobre de 2 lados revestido tablero de PC (2 "x 2")
-Sostenedor de la pila de botón CR2032
-CR2032 Pila de botón
-Trozo de alambre (no en foto)

Potenciómetro opcional para poder bajar el voltaje para LEDs que requieren tensiones más bajas.  Construyó para probar LEDs 3-4VDC, ejecuta sólo un 3VDC pila de botón a mi me funciono, pero voy a añadir el ajuste más adelante.

(Lo compré todo en Radio Shack.  Estoy suerte de vivir en una ciudad universitaria con una gran escuela de la ingeniería, por lo que el Radio Shack realidad todavía lleva componentes.)
