Proa de tierra potencia de la cometa (2 / 4 paso)

Paso 2: Sotavento horquillas

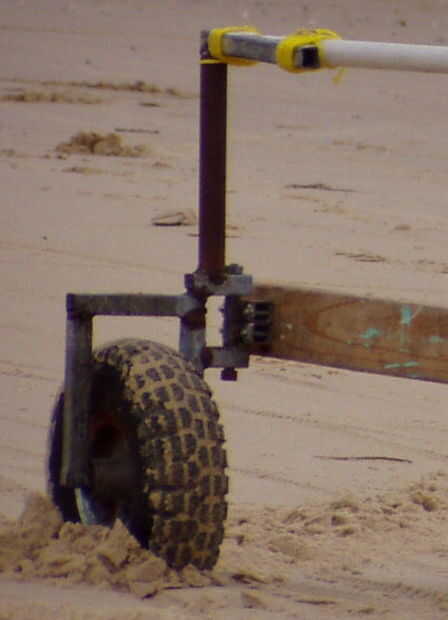

Esta es la parte complicada. El aspecto más importante de esta parte es los pivotes donde las horquillas se fijan a la estructura. Éstos tienen que tomar cargas del peso del marco y el jinete, pero más importante aún, las cargas laterales significativas producción por el cometa. La sección vertical con los tallos en la parte superior debe idealmente estar en el mismo plano vertical que los ejes de pivote, pero mina estaban un poco apagados y no ha sido un problema hasta ahora.

Construí mi horquillas de chatarra 20x20m m galvanizado RHS. Un par de piezas extras perforado y soldado con autógena a las horquillas para tomar los pernos de pivote. Los montantes que los tallos se unen para que deba ser una longitud cómoda, dependiendo de su tamaño y la geometría de la disposición de los asientos. Para los árboles, yo simplemente soldada con autógena algunas piezas de barra de acero de ø16mm en las muescas cortadas en los extremos de las horquillas. Esto fue simple pero significa que las ruedas no son fácilmente removibles.

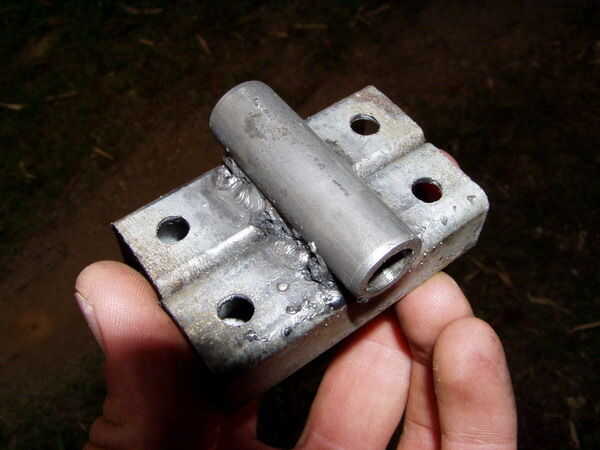

Tengo suerte y encontraron algunos casquillos de acero en mi caja de chatarra. Soldado que algunas piezas de lado derecho, que había perforado para permitir apernado a la estructura. Muy áspero, pero bastante bueno.

Para hacer uso de la forma de las ruedas y cojinetes fueron diseñados, idealmente debo haber arreglado cosas para la parte superior de las horquillas se inclinaron a barlovento.

El acoplamiento flexible entre las dos Sierpes es una pieza de ø25mm conducto eléctrico de PVC que tenía por ahí. Se trata de la rigidez adecuada.
