Primeros pasos en electrónica digital con circuit.io (2 / 4 paso)

Paso 2: Cierre de RS.

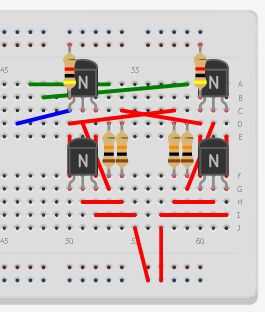

Diagrama del circuito del latch RS se presenta en la figura primera. En la segunda figura es demostrar cómo esto se implementa en protoboard circuit.io. Aquí http://123d.circuits.io/circuits/91852-rs-latch puedes probar funcionalidad. No funciona correctamente, pero obviamente esto es problema del simulador circuit.io. Realmente, el circuito es simétrico, y así después del lanzamiento el botón derecho allí no es ningún circuito de razón para ir al estado anterior (antes del botón derecho). Lamentablemente al final de nuestra presentación no podemos probar funcionalidad.
