Primer acercamiento a circuitos flexibles (1 / 4 paso)

Paso 1: una

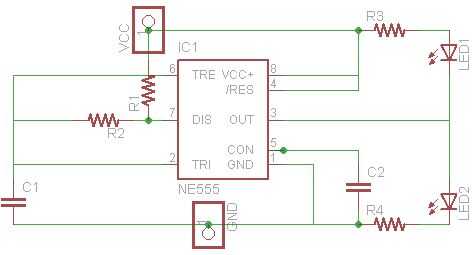

El circuito es el un destellador 555 temporizador base,

Materiales que necesitará

leds SMD X 2

resistor de SMD x 2

condensador SMD

SMD 555 temporizador (utilicé un tipo de inmersión)

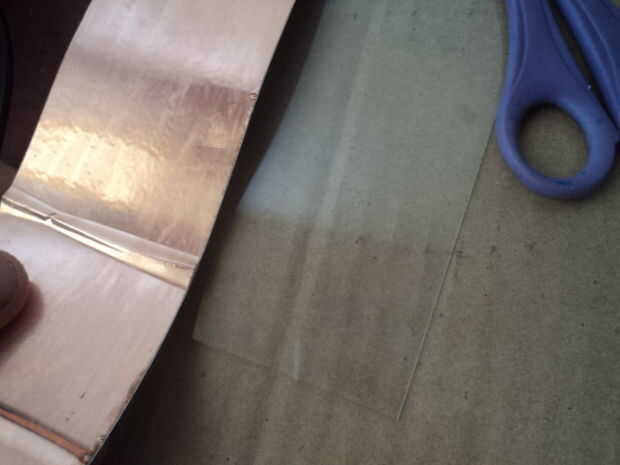

Cinta de cobre.

Hoja de transparencias

Una impresora láser

A otras cosas...

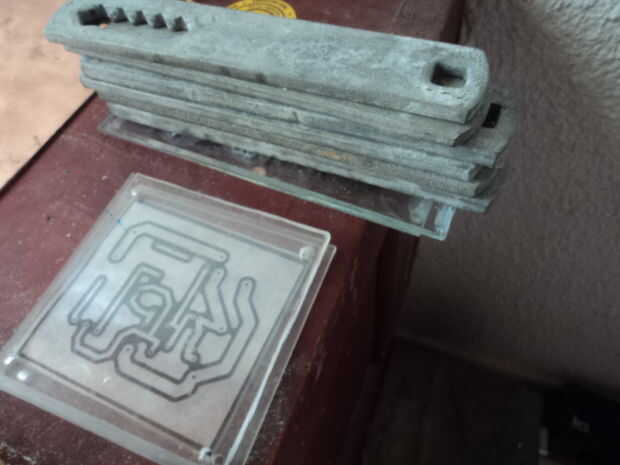

Ya utilicé el método de pcb fotosensible imprimir el circuito en modo negativo con algunas transparencias de proyección. Dos o más son requeridos para obtener un color más oscuro que evitar la exposición indeseada de algunas zonas en el tablero.

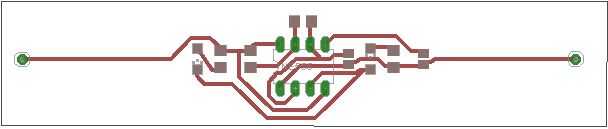

El software utilizado fue águila.

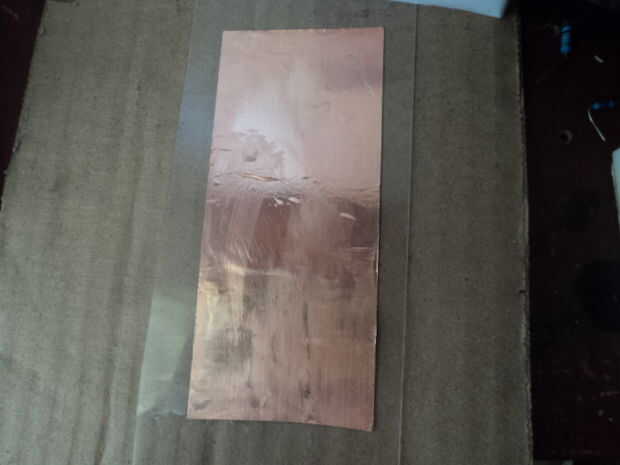

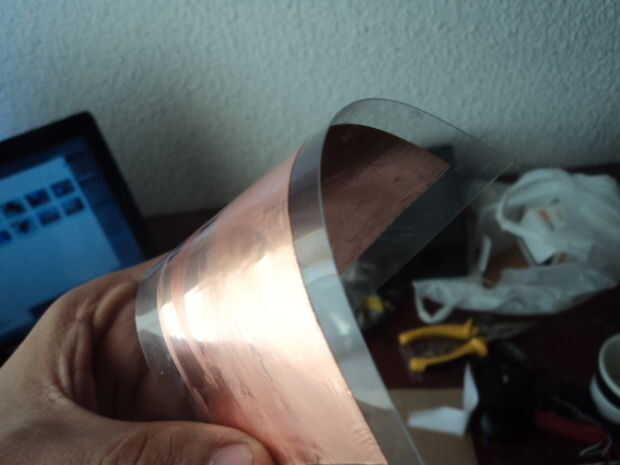

La hoja de cobre se coloca en la hoja de transparencia, la hoja de transparencias para el cobre debe ser ticker que la utilizada para el circuito impreso.
