Presupuesto DIY 18" polvo separador/colector de polvo ciclón (1 / 15 paso)

Paso 1: Lista de herramientas y materiales

Si don´t usted tiene experiencia o equipo (como yo) la soldadura deberá:

Herramientas

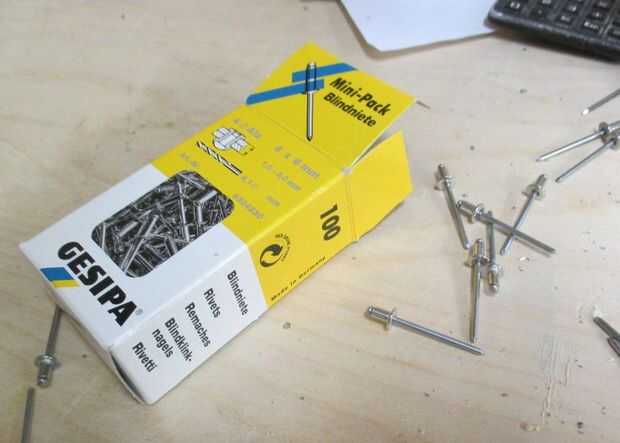

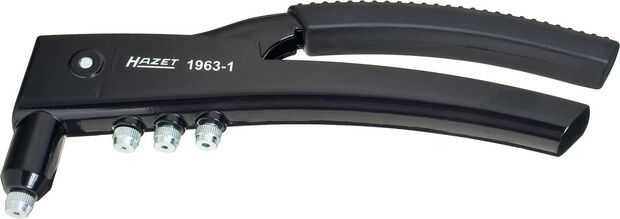

• Pistola de remache pop con alrededor 300 de 4 x 6 o 4 x 10 mm Polygrip remaches.
  Hay conjuntos baratos disponibles que harán bien si tienes que colocar unos remaches de vez en cuando, pero recomiendo buing un buena arma fascinante para esta build ya que necesita colocar varias proteger de remaches en metal. Usted puede comprar el aluminio/acero remaches pop a granel en ebay.
  (Si tienes grandes manos fuertes y ganas aflijas no dude utilizar la pistola barata).

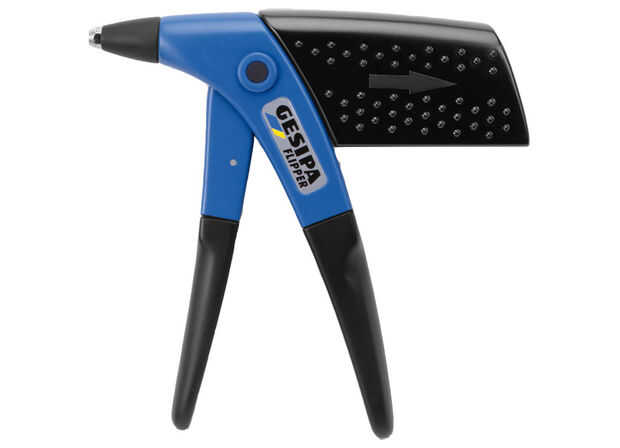

  Buenas armas sería un FatMax MR100CG de Stanley, un NTX Gesipa o para el uso de una mano el Gesipa Flipper nuevo que se vende en ebay por casi el mismo precio que un NTX. GESIPA ofrece también remaches Polygrip de llama que tienen una gama más grande celebración de diferentes espesores con solamente un remache. Me gustan, pero son un poco más después de clavar en metal fino.
• Algunos buenos HSS metal brocas 0.1-0.2 milímetros más grandes que el diámetro de los elegidos pop remaches. Lo que significa mm 4.1 o 4.2 para 4.0 mm remaches. No se puede romper 4 + mm Brocas de taladro, pero tener un reemplazo práctico. Cuestan alrededor de 1 € en una tienda de herramienta profesional o 3-4 € en tiendas de bricolaje.
• Un marcador metálico o un marcador.
• Alambre fino (metal) y un clavo grueso para la marca arcos.

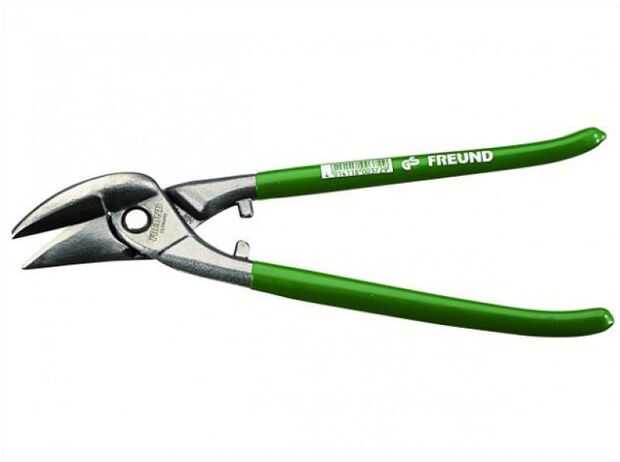

• Alicates de corte de metales o una cortadora para el metal de hoja.

Te recomiendo comprar un cortador eléctrico de metal usado puesto que usted necesita cortar un montón de cortes largos y pequeños y tal vez usarlo en el futuro. La diferencia entre una cortadora y una fresa es que una cortadora corta un camino relativamente amplia (alrededor 1-2mm) y el cortador de doblar el metal un poco, pero el corte es limpio y material no es "perdido". Usar google para ver la diferencia.

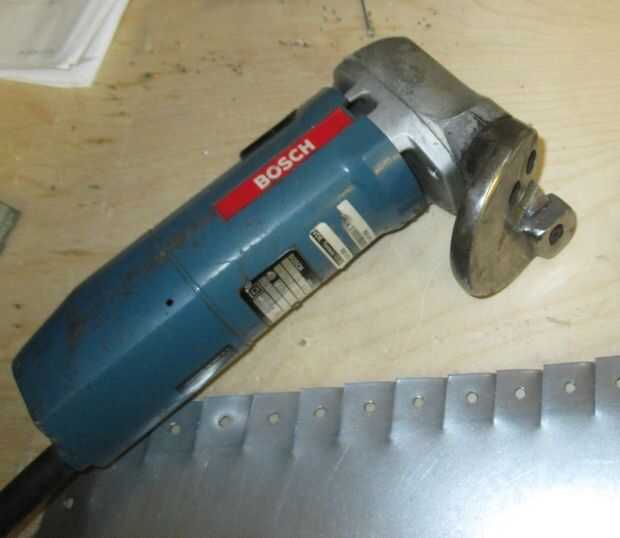

Le logre poner a una Bosch usado cortador de metal de unos 55 € pero las herramientas de grado profesional fácilmente ir hasta varios cientos de Euros así que tal vez una buena tijera le doo, también. Don´t comprar barato herramientas cualquiera. En algún lugar en el centro debe hacerlo, o intentar alquilar una herramienta que basta para una construir.

Una sierra de calar con hoja bimetálica para el recortes internos y una lámina de madera para las piezas de madera contrachapada del MDF. Usted no debe usar la sierra caladora en toda hoja de metal. Es sucio, peligroso y la línea de corte no puede ser buena al final. Uso solamente para las partes que realmente necesita.

Se recomienda una sierra de cinta con plantilla de corte del círculo y hoja de madera pero se puede cortar todo, sin él, también; Utilice la sierra caladora después.

Electric drill o inalámbricos taladro (o ambos).

Punzón para marcar todos los agujeros hay que taladrar. Necesidad de Don´t si tiene brocas realmente aguda pero se recomienda de todos modos para tener uno en tu tienda.

Espacio libre para corte y plegado de chapa metálica

Algunos madera cuadrada de madera para doblar los bordes del metal.

Algunas abrazaderas.

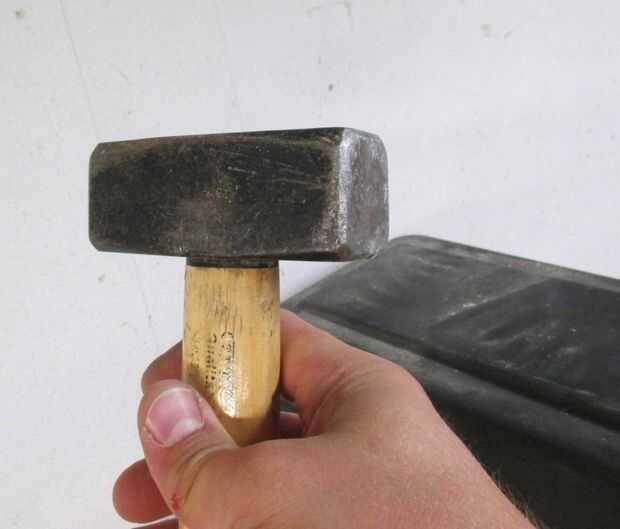

Un martillo
(Me don´t saber lo que utilizaría un verdadero trabajador del metal, he usado un simple lisa pesada pero pequeña. Sabes la regla de oro: Si el martillo no es la herramienta adecuada, usar un martillo más grande.
Sólo bromeando.)

Par de guantes. El metal recién cortado tiene bordes afilados.

Gafas de protección si usa la sierra caladora para cortar metales.

Un par de ayudar a las manos aquí y allá. Tiendo a hacer solo, pero necesidad de manejo de la ira buena así.

Té o café o ambos, porciones de la torta, buena música y lo necesita para una sesión de buena tienda.

Materiales

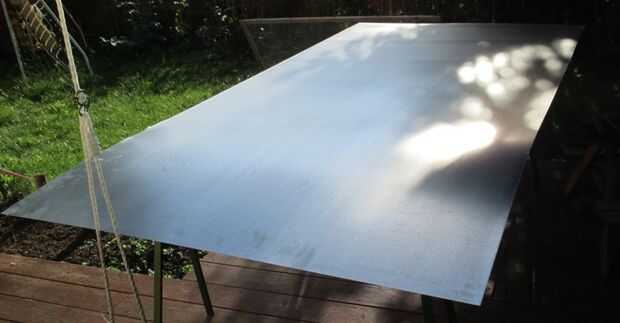

• Una pieza de chapa de medida 1250 x 2500 o 3000 x 1500 mm o
  dos piezas de chapa 2000 x 1000 mm.
  Considere comprar algunos más para tomar el crédito por cortes mal o experimentando con soldadura, hacer algunas partes de la canalización o lo que sea. It´s relativamente barato.
  He pagado € 33 (42 USD) para los 2, 5 x 1, 25 m metal de hoja en un distribuidor local de metal galvanizado. Don´t comprar esta en un centro de bricolaje, porque pasarás mucho más fácilmente y las hojas son principalmente de 0, 5 x 1, 0 m y demasiado pequeño.
• Para el montaje del motor utilizar madera contrachapada. El tamaño depende del tamaño de su motor y como le gusta montar a la pared.
  Ya que el MDF no es realmente fuerte sólo debe usar MDF para cosas con menor peso en él. Utilizarlo solamente para la placa de montaje del motor.
• Para el polvo colector bolsas uso cuatro láminas de madera mide 55 x 55 cm (o el tamaño de su filtro de cartucho externo dimensiones + 5 cm); madera contrachapada de 18 mm + es mejor para la estabilidad general, voluntad MDF de 19 mm no se recomienda hacer, pero OSB o aglomerado.
• Dos bolsas tamaño aprox. 50 x 150 cm. de buena calidad con abrazaderas de manguera de 50cm de diámetro de filtro o...
• Se recomienda utilizar dos grandes filtros apilados uno encima del otro pero esto fundirá el presupuesto por otro 400 + € (sin gastos de envío). Los bolsos son alrededor de 30-50 € cada una y necesita una salida de dos vías y más espacio para colocarlas lado a lado. Documenté la versión de bolsa desde que don´t tiene el dinero para comprar los cartuchos de filtro de buena calidad. Planeé substituir la versión de la bolsa tan pronto como sea posible. Sé que esto es limitting mi flujo de aire pero creo que el rendimiento incluso con las bolsas será mucho mejor que mi antiguo 1300 qm3/hr soplador de Jet de todos modos.
• Un montón de tornillos, pegamento para madera, aluminio plateado precinto...

  Ver la Página Web de Bill Pentz para un análisis detallado y la descripción de todo. Realmente quiero darle crédito por su gran fuente de información y planes que ofrece gratis. Echa un vistazo y compruébalo tú mismo.
