Paso 15: Trabajos eléctricos

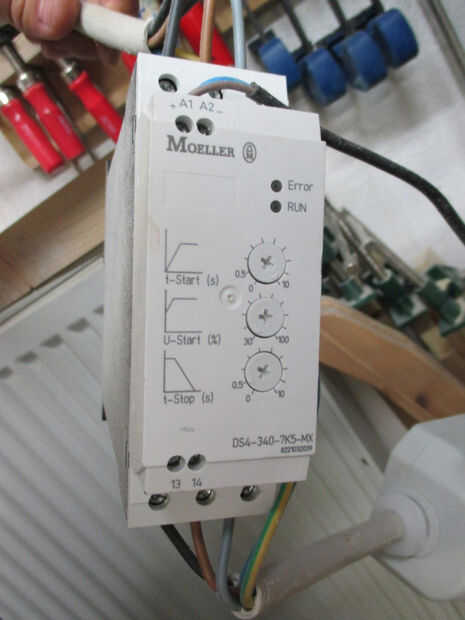

Un motor de este potente can´t ser iniciado inmediatamente. Así que tengo las manos en un módulo de arranque suave usado.
Estos son relativamente caros cuando nuevo (alrededor de 400 €) pero se pueden obtener de ellas usadas para menos de 100 € si tienes suerte. Los chinos construyeron ventilador uso algún tipo de interruptor magnético cosas pero don´t se atreven a "jump start" un 4 p 3-motor de kw por lo que decidí lo jugar a seguro.
Se puede configurar el tiempo inicial, a partir de tiempo actual y con rompimiento y esto está bien para mí.

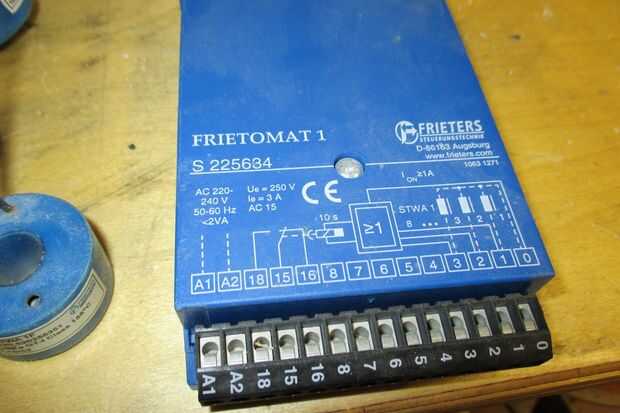

El otro dispositivo ("Frietomat") me compró algunos años antes para mi viejo sistema pero nunca tuvo el tiempo para instalarlo correctamente. Se utiliza para conectar el colector de polvo cuando empiezas la Sierra de mesa (u otros dispositivos conectan a él).

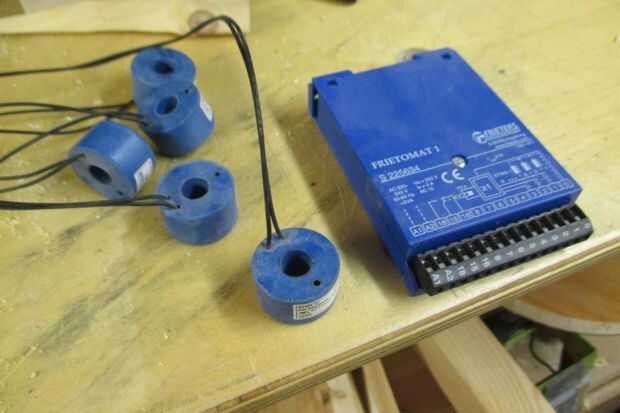

Utiliza una bobina para medir la electricidad que pasa por el cable de alimentación. Si se enciende la máquina, induce corriente en la bobina y el "Frietomat" cambia en el colector de polvo.
El problema es que este dispositivo sólo puede iniciar 1 dispositivos de 220V p y no p 3-380V que como mi motor de soplador.
Desde mi módulo de arranque suave tiene una entrada separada para start up donde puedo poner 220V me pueden conectar juntos, pero esto es otra historia.
Por favor, observe que cada dispositivo este conectado y comprobado por un técnico electricista! Don´t tocar esto si no tienes idea lo que está haciendo.

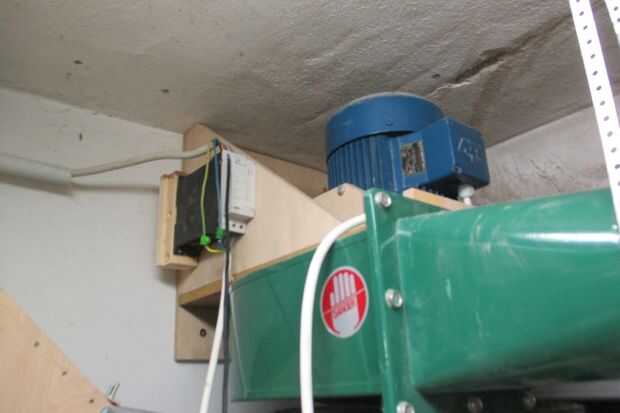

Las fotos tomadas del motor soplador conectado al módulo de arranque suave son sólo para comprobar el funcionamiento del motor y la unidad y no el resultado final para que cableado se realizará correctamente más adelante.
