Paso 12: Bolsas de filtro

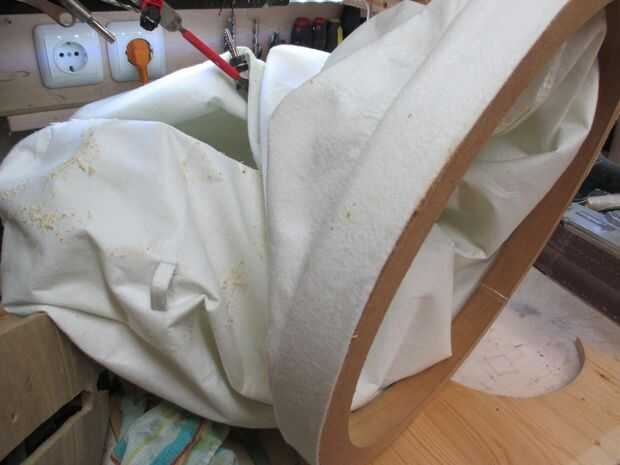

Compré 2 bolsas de filtro de algodón que es el más barato, pero la peor solución, también. Algodón permite a través de las partículas finas y Zuecos muy rápidos, pero espero por el ciclón sólo las partículas muy finas que a través de todos modos y obstrucción no es tan pesada como se esperaba.
Realmente quiero actualizar esto para filtros de cartucho, pero necesita invertir otros 400-600 Euros en ellos y actualmente don´t tiene.

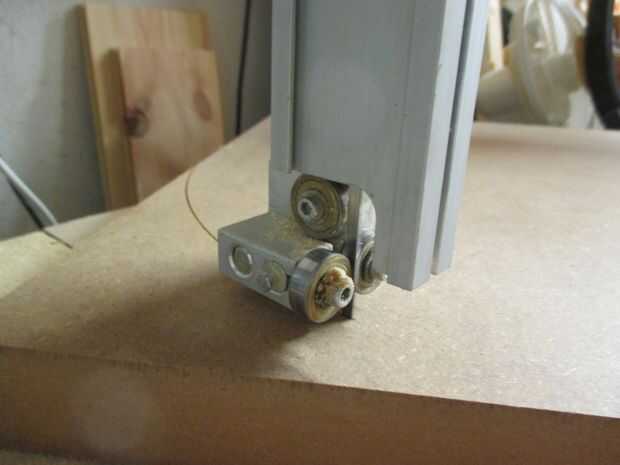

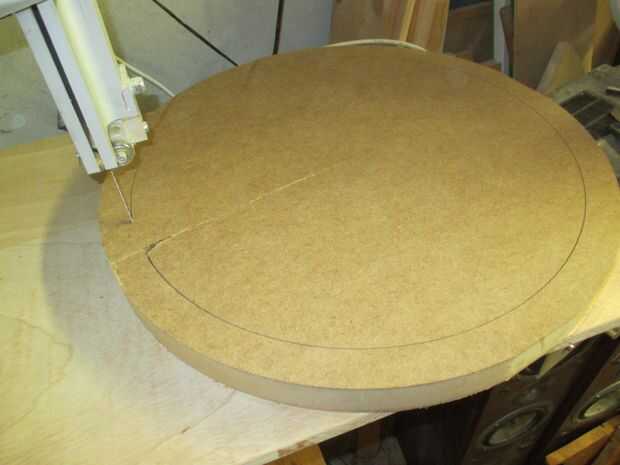

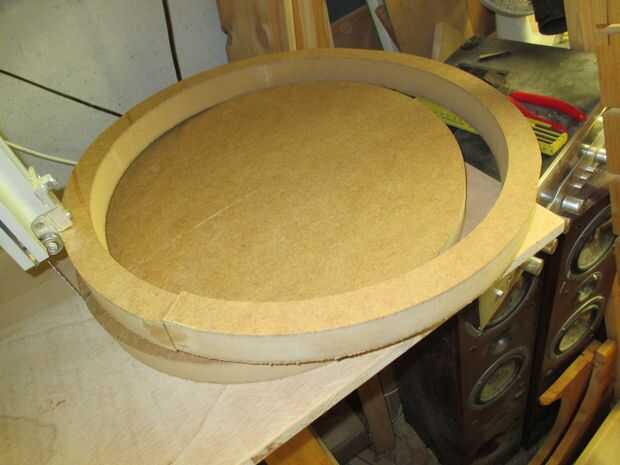

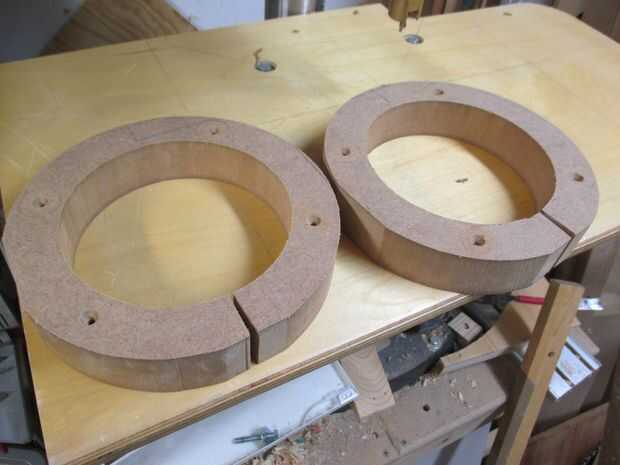

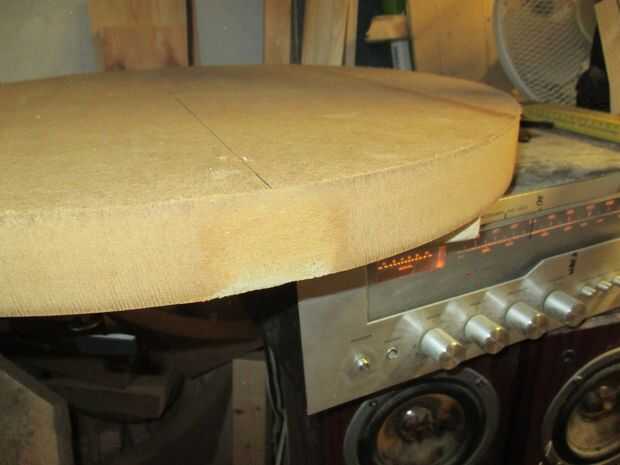

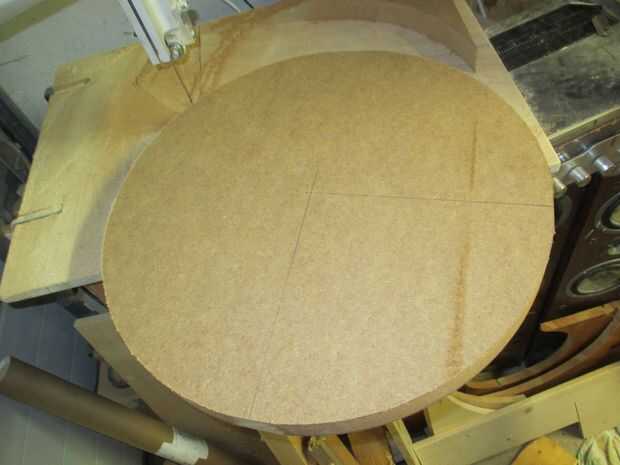

Primero corté dos discos mide 5cm más que el diámetro externo del bolso de filtro y dos más medición tanto como el filtro de bolso de diámetro interno, que en mi caso fue de 50 cm. El segundo de dos discos necesitan ser anillos así que corte desde el interior con mi Hanon en una plantilla de corte del círculo.

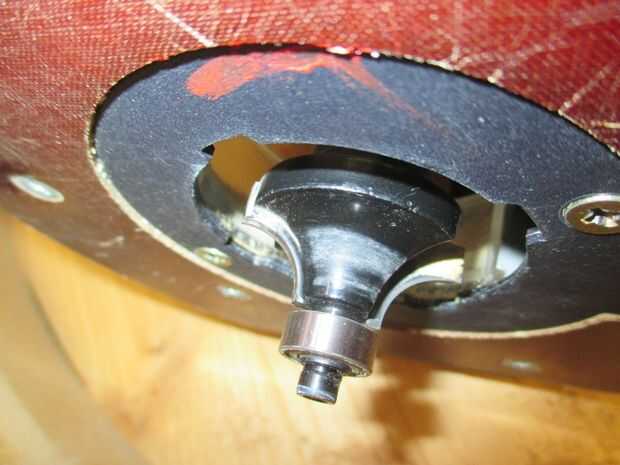

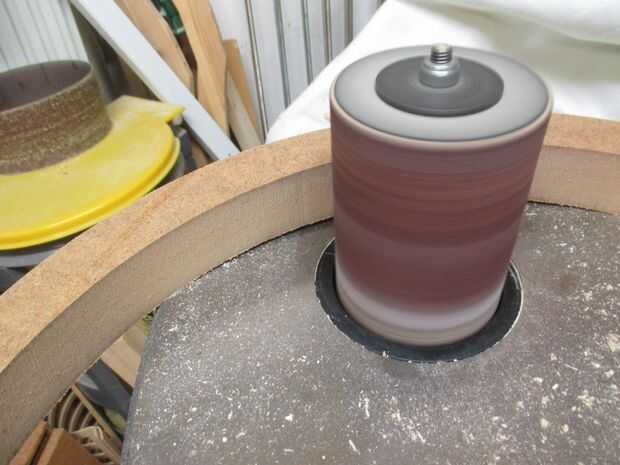

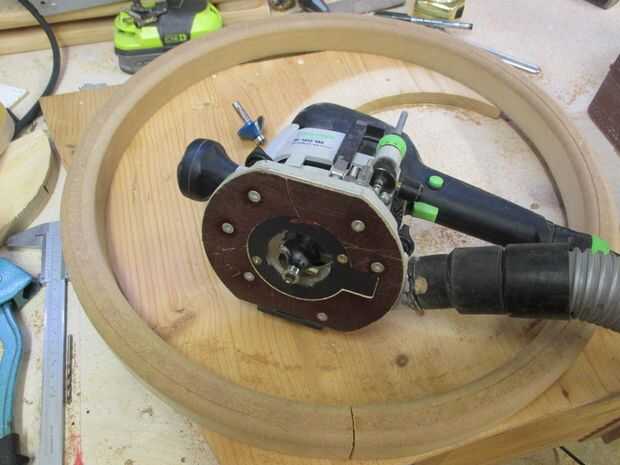

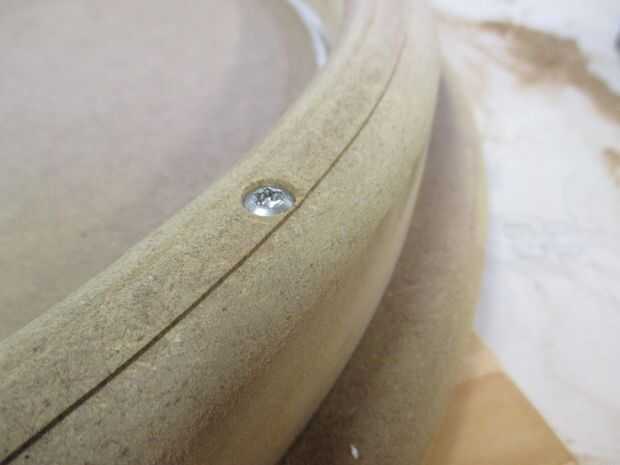

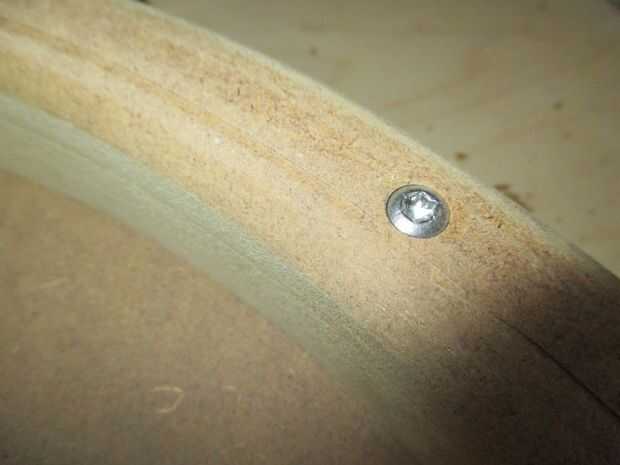

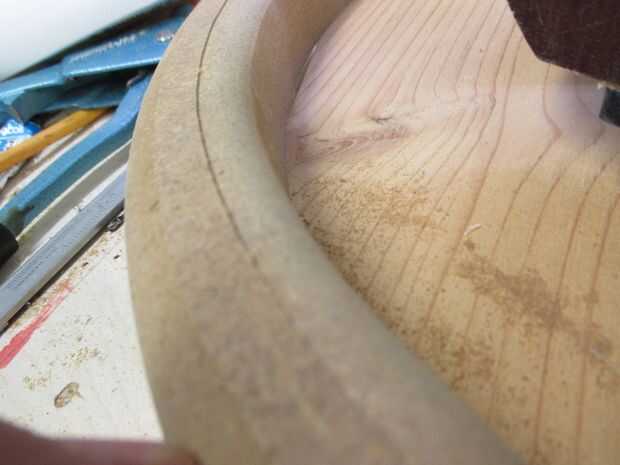

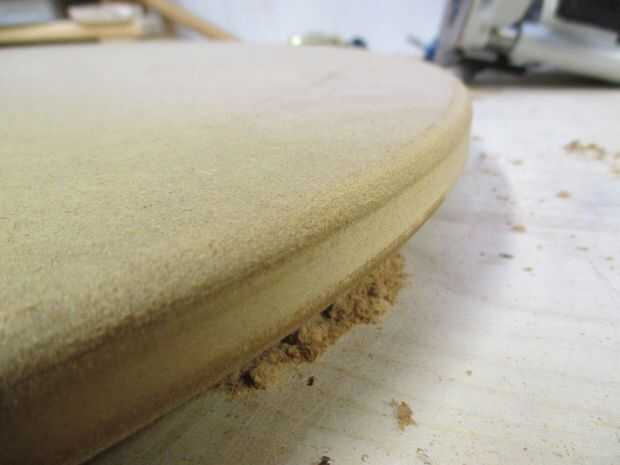

Porque la bolsa debe encajar sobre él doblé todos los bordes con un poco roundover y un router de inmersión.
Parecerá agradable, también.

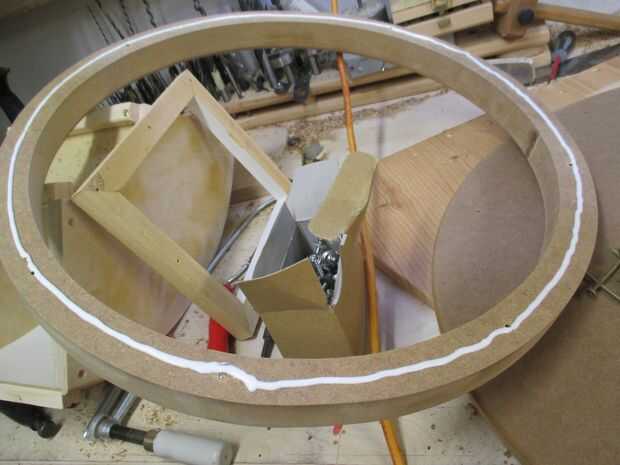

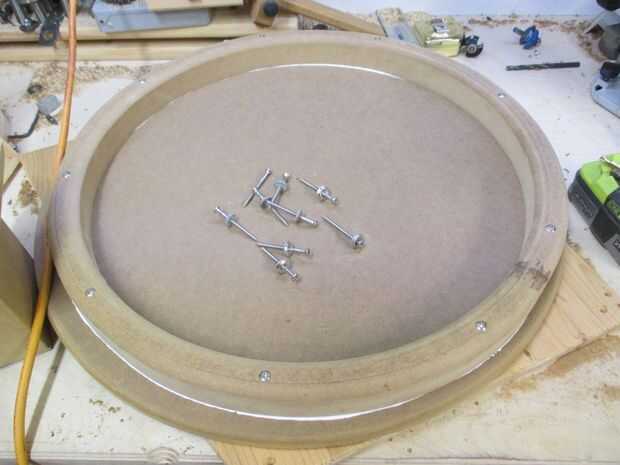

Pegar todo junto y el perno a la placa base. Ahora necesitaba decidir cómo las bolsas estará conectadas con el orificio de salida.

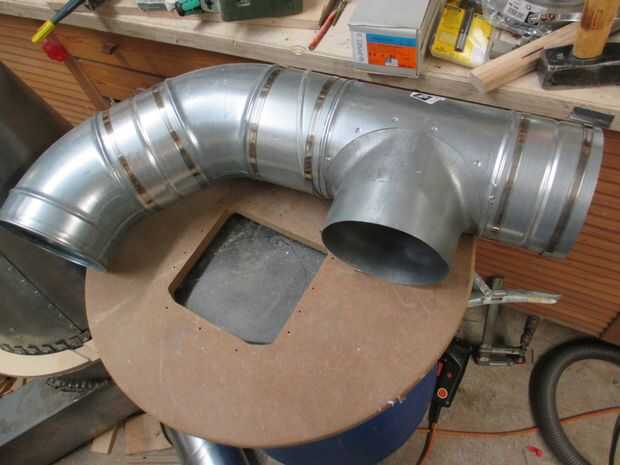

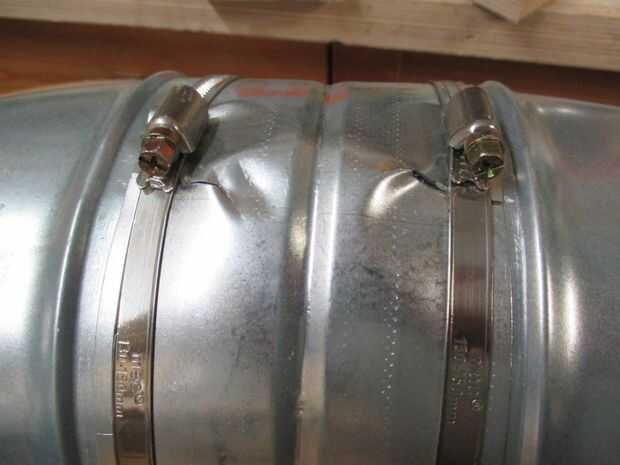

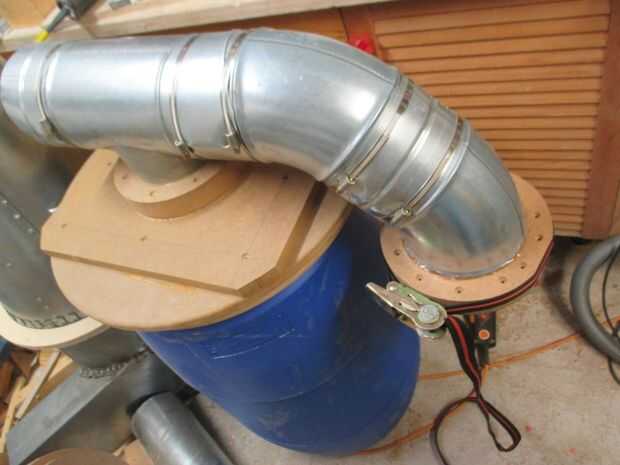

Tuve que conectar las bolsas con el ventilador así que tomé un 150mm-T-fitting sin usar y dos de 45 grados de tuberías de la curva. Esto no es realmente óptima ya que restrinja el flujo de aire a 150mm de diámetro en lugar de 2x150mm porque todo va a través del "cuello de botella", pero qué diablos, quiero acabar esta cosa y esto puede cambiar más adelante.
Tal vez me gane la lotería y puede permitirse el lujo de dos filtros de cartucho.

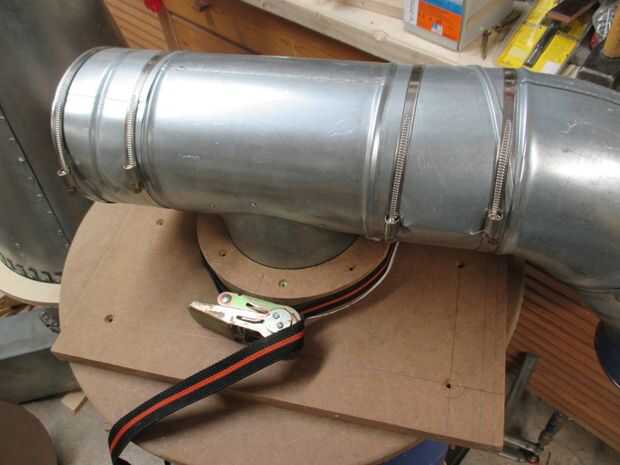

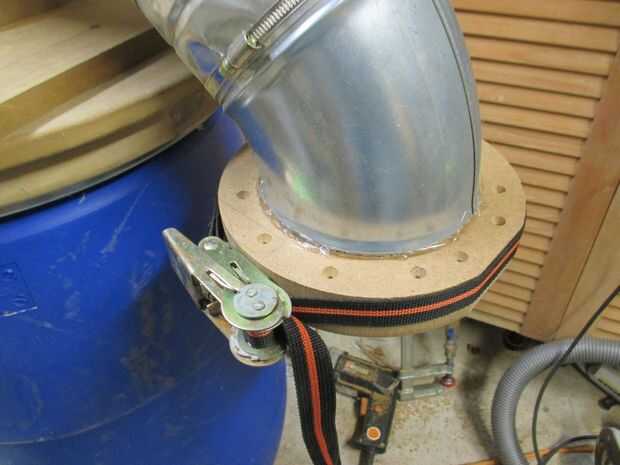

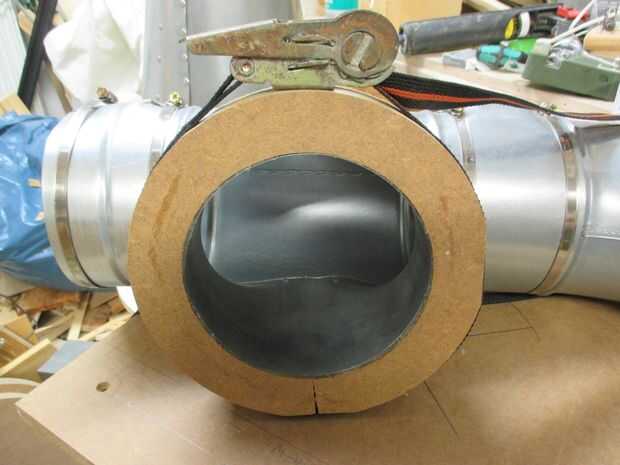

El conducto necesario para conectarse a la bolsa del filtro con placas por lo que dos discos más y anillos que apenas alrededor de los tubos de 150mm. He pegado con pegamento caliente y les apretó con las correas del poder que todo se enfríe después de unos minutos.

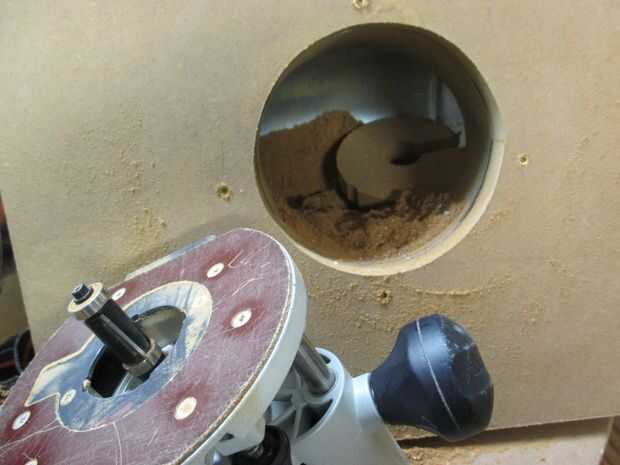

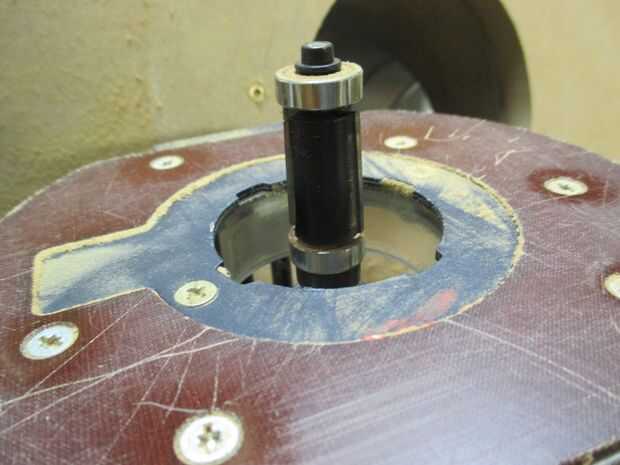

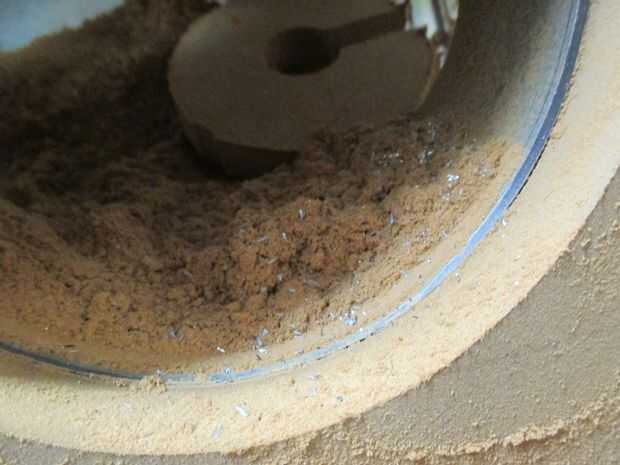

Es necesario hacer agujeros en la placa base y me decidí hacerlo de la forma sucia. Yo corte dos agujeros de forstner en medio de las placas y atornillados los puertos de 150mm en la parte superior. Con una broca de corte recto con guía cojinete se ampliaron los agujeros con el diámetro exacto de las conexiones de conducto. Pero - ya que el metal está doblado en los bordes - algunos metales de la conexión con mi broca caro. La mierda ocurre. debería funcionar bien en el MDF todavía, pero creo que it´s no ya sostenido bastante para madera dura.

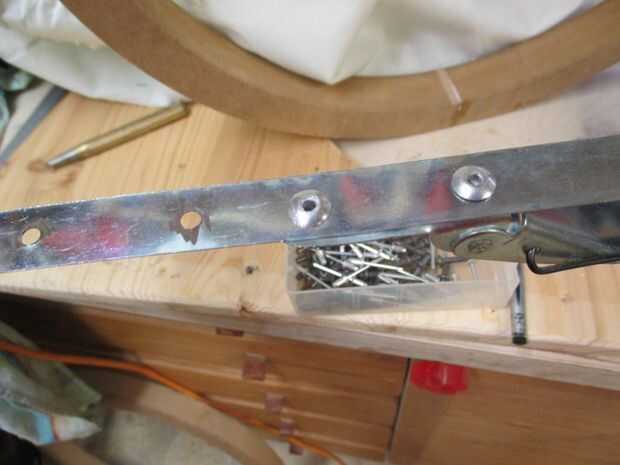

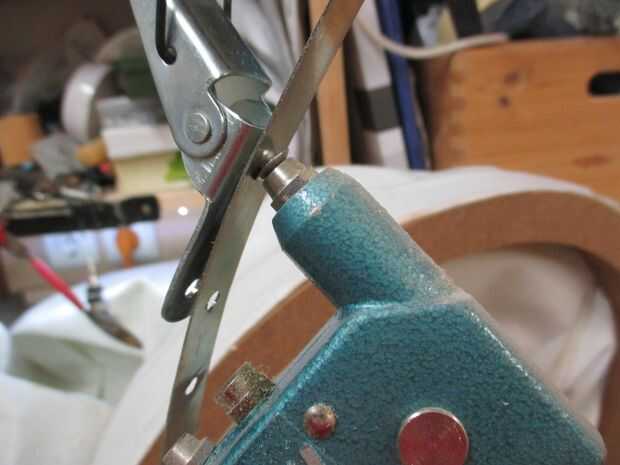

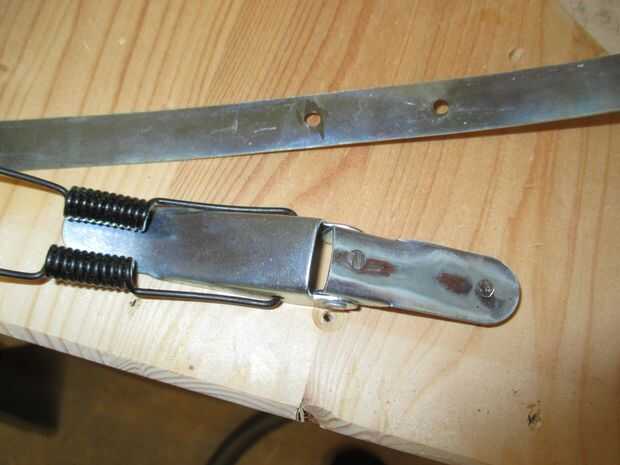

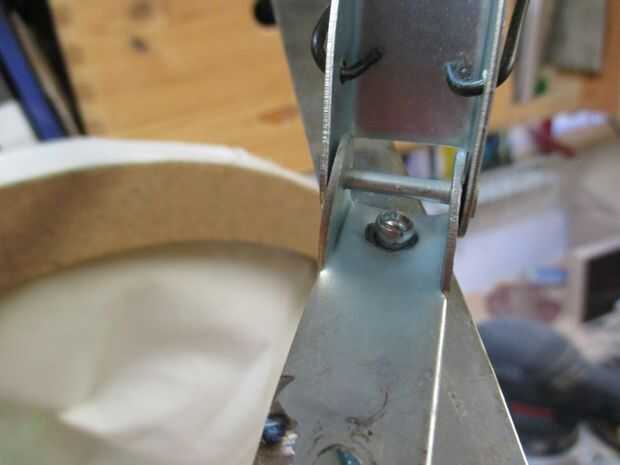

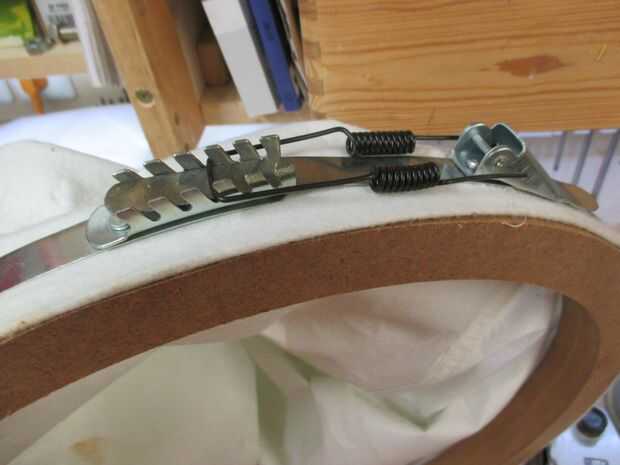

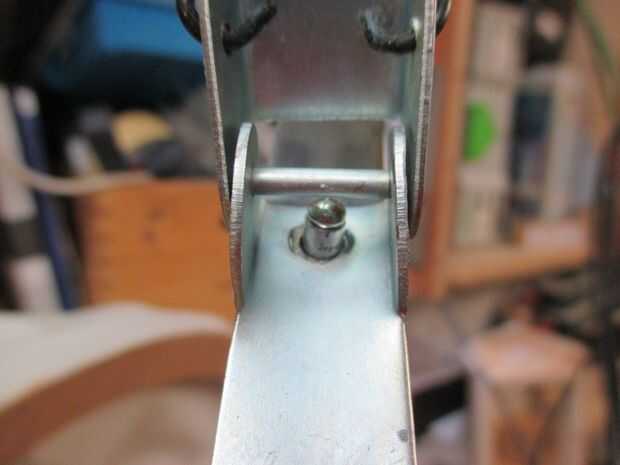

Con las bolsas vino dos metal correas con abrazaderas pero didn´t montar en mi medida MDF anillos por lo que necesitaba cortar los remaches viejos y taladrar dos agujeros nuevos con el nuevo diámetro. Afortunadamente la correa era lo suficientemente larga para añadir otro 5 cm al diámetro.
Después de todo podría conectarse el ventilador.
