Paso 2: Montaje de herramienta rotativa para soportes del motor de base, superior e inferior de macro
Las piezas originales había no iba a trabajar así que hice arriba y abajo 'soportes del motor' de piezas tenía colocación alrededor

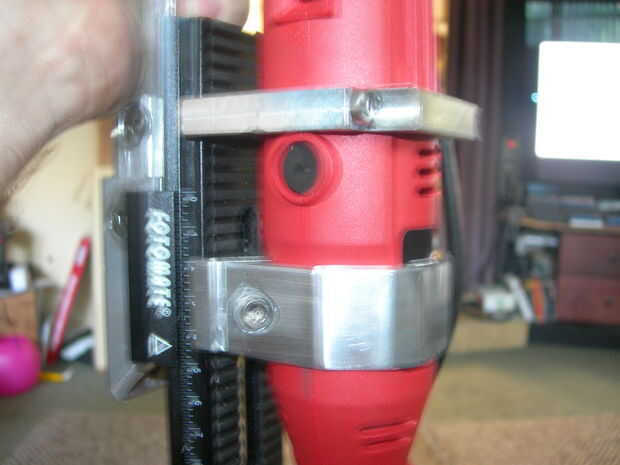

Montaje superior

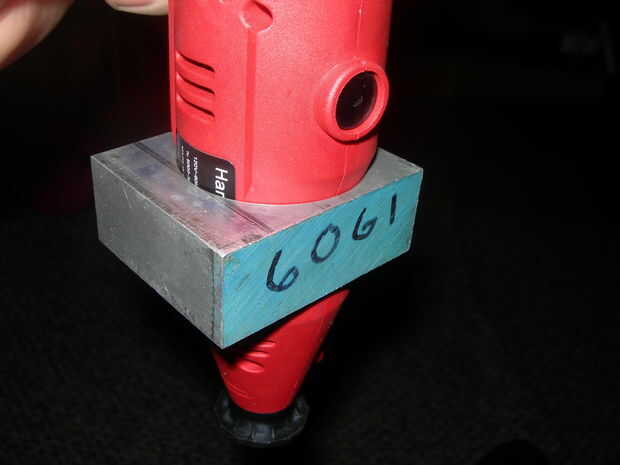

medir diámetro del cuerpo del motor, utilice calibre o medida de la circunferencia con cinta métrica y el uso de matemáticas
Debido a los interruptores, portaescobillas, etc., de montaje superior tiene que ser una unidad de dos piezas. La parte trasera del Monte se perforados y roscada en center1/4 x 20 para los tornillos de montaje de la cámara (lo sentimos, no hay foto del que)

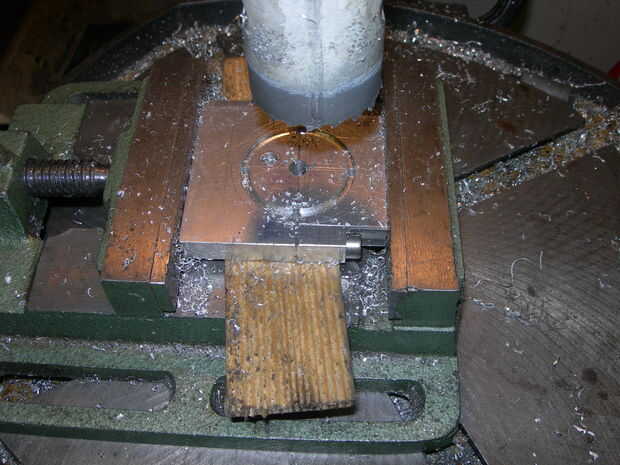

Soporte en el borde en taladro, perfore a través cerca bastante al borde para permitir que un agujero a cortar para el cuerpo del motor (Foto 1)

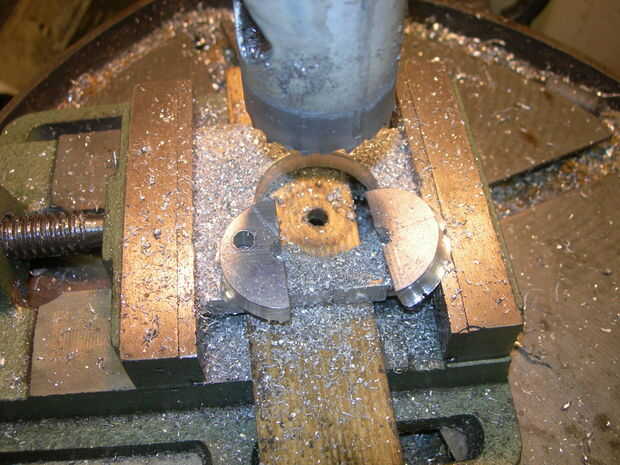

En posición plana y corte en el centro. Abierto agujeros en la pieza exterior al despacho de 5mm tornillo de cabeza cilíndrica, golpee los agujeros en la pieza interna 5x0.8mm. Perno de dos piezas juntas, en posición plana en vicio de taladro y Sierra 1-3/4" del uso. Sierra cortes levemente de gran tamaño así que no hay mucho trabajo por hacer con tamaño correcto para el cuerpo del motor

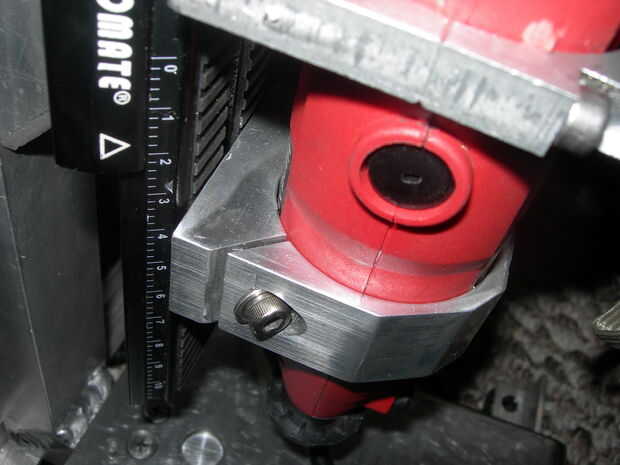

Montaje inferior
Hay no salientes 'nariz' de tornillo de fijación de la herramienta rotatoria tan sólo uno es necesario
Lo único que es realmente importante es que la parte superior e inferior están en el mismo centro relativa
Es roscados 1/4 x 20
