Paso 1: Decidir altura aproximada y las posiciones de las piezas, perforación, golpeando ligeramente y montaje

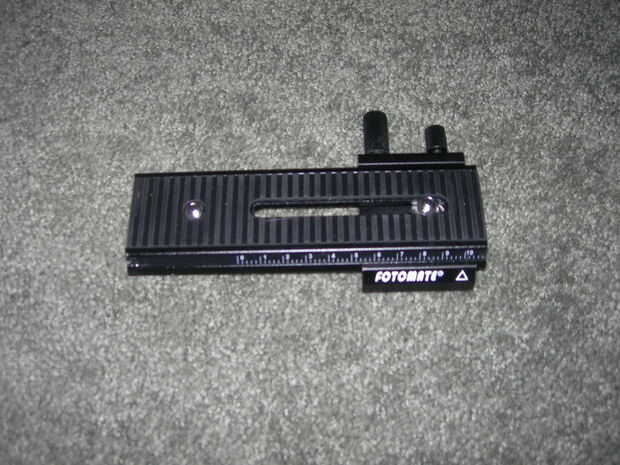

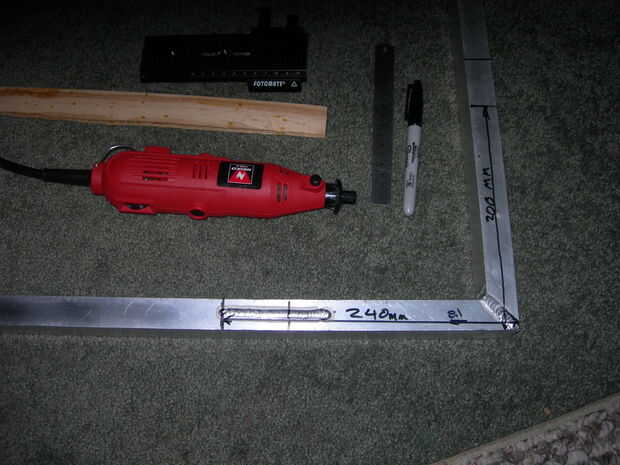

Cuando usted sabe la longitud de la herramienta rotatoria y rejilla de enfoque macro 'Fotomate', puede empezar a hacer algunas mediciones para piezas de ángulo de corte

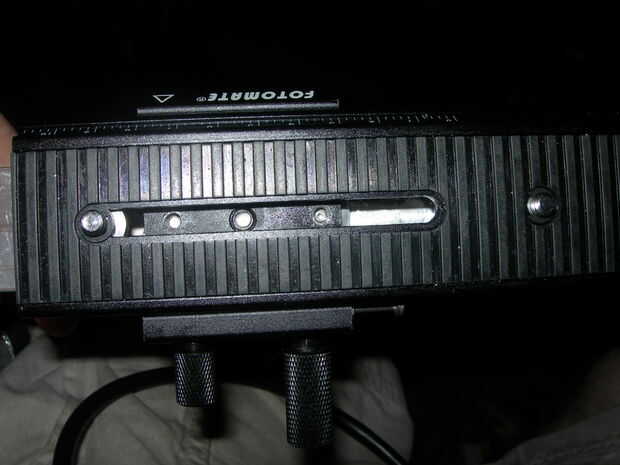

La base Fotomate dará el tamaño de bloque de extender y mover herramienta rotatoria de vertical principal
El mandril no necesita estar más cerca que cerca de 3/4" a la base cuando la parrilla está completamente extendida en posición hacia abajo, el pedacito de taladro hará la diferencia

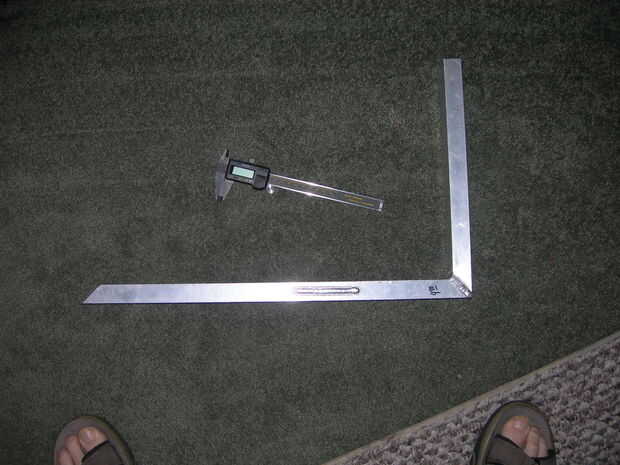

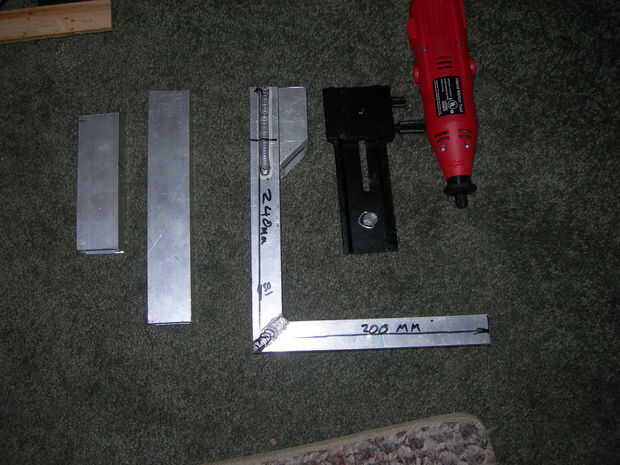

Corte vertical y base a la longitud, excepto corta piezas.
Uno de los extremos ya tenía un ángulo de 45 grados corte, usé para el bloque de extensión - el ángulo es útil más tarde
Taladros de 5mm por pie y extensor, en la línea de centro, aproximadamente 3/4" del borde superior. El orificio más posterior debe abrirse lo suficientemente grande para un poco de avellanado, los próximos a 6mm y avellanados para tornillo de cabeza plana. El extensor se 6x1mm roscado y atornillados a la vertical.
Tirón en la espalda en posición vertical y marca/taladro agujero de 5mm en el extremo del ángulo, retire el taladro de extensión a 6mm y para avellanar, orificío en vertical 6x1mm

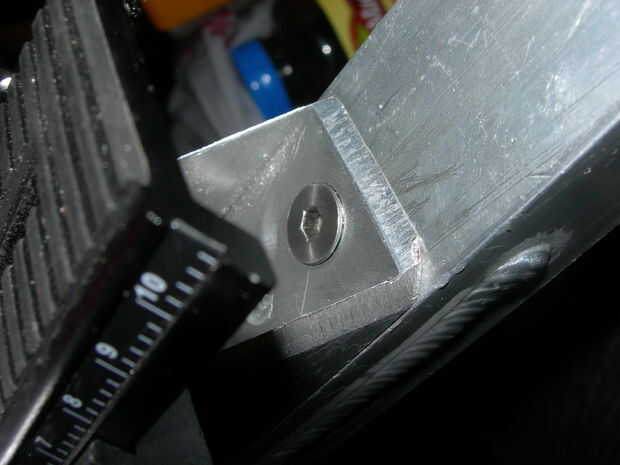

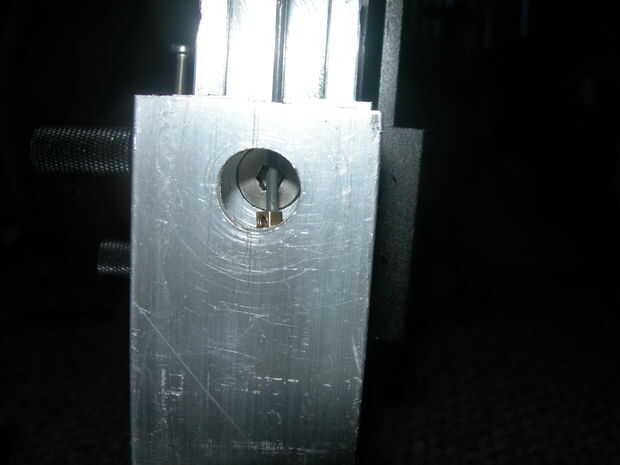

Lugar Fotomate extensor, alinear con el borde superior y utilice una broca de 5mm para marcar la posición del agujero. Primer agujero, el tap 6 x 1 y macro montaje base para extender. Línea de todo, utilice la llave Allen a través del agujero de 6mm roscado en la parte posterior para apretar el tornillo. Extensor de montaje en vertical con dos tornillos para comprobar que todo es 'cuadrado', solo tornillo entre la base de macro y extensor permite que estén alineados correctamente, tornillos de cabeza fresada significan extender siempre irá de nuevo en la misma posición en vertical. Cuando macro base es 'correcto' quitar extensor y segunda base montaje taladro 5mm a través de extender y macro base
