Paso 2: La caja de Control del calentador y gabinete de PC
En los pasos siguientes se describe cada uno de los componentes clave que se observa en la vista de nivel superior que puede reproducir el sistema para sus necesidades específicas.

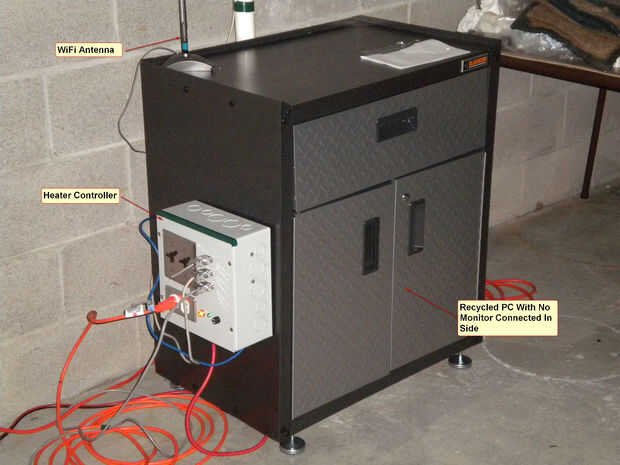

En este paso describir la función de caja de control de calentador e ilustrar cómo este cuadro de control del calentador fue integrado en un gabinete de metal que ocupa el PC de control de calentador.

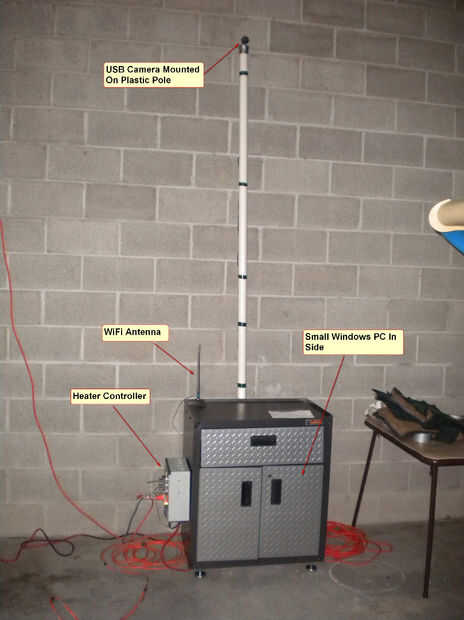

La primera imagen muestra el metal gabinete con un cuadro de color gris al lado izquierdo, este cuadro gris es la caja de control del calentador. (En el siguiente paso el circuito para la caja de control del calentador es ilustrado.) Tenga en cuenta también un tubo de PVC largo blanco unido a del gabinete de metal. En la parte superior de este tubo se monta la cámara USB barata, el cable USB se puede ver con cinta a la tubería, este cable se conecta la PC que figuraba en la parte inferior del gabinete de metal. La imagen también muestra una pequeña antena externa WiFi que también fue conectada a la PC.

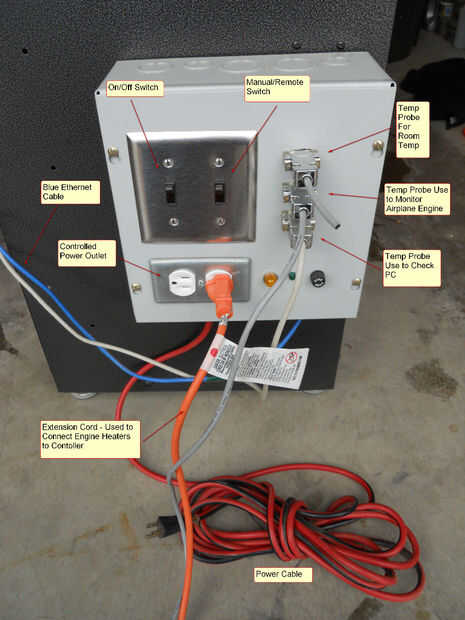

En la última imagen se muestra una vista detallada de la caja de control del calentador. La parte delantera de la caja de control tiene las siguientes funciones:
Un encendido y apagado este interruptor es un interruptor y desconecte la caja de control está desactivada.
Un interruptor Manual y remota – cuando el interruptor está en la posición manual, entonces se activa la toma de corriente en la caja del calentador (120 VCA está ahí). Cuando el interruptor en la posición remote, luego Ethernet basado en controlador que está dentro de los controles de cuadro de calentador de la toma de corriente. (Más sobre esto pronto).
La parte delantera de la caja de control del calentador también tenía tres puertos por que los cables conectados a temperatura sondas estén enchufadas.
La parte delantera de la caja de control del calentador también tiene un portafusible y dos luces. Una luz muestra cuando se acciona la caja de control del calentador (el principal interruptor on/off está encendido) y la otra luz indica cuando la toma de corriente está activa y tiene 120 VCA disponible.
También se muestra en esta imagen es un cable de extensión naranja, este cable se utiliza para alimentación a los precalentadores motor. Y por último, una roja y se muestra el cable de alimentación negro, este es el cable que está conectado a una toma de corriente de 120 VAC y que suministra energía a la caja de control del calentador.
