Potente extractor de humo soldadura coche ventilador de dos velocidades (3 / 12 paso)

Paso 3: Cortar la fuente de alimentación

ADVERTENCIA: Fuentes de alimentación de ordenador tienen dos condensadores grandes dentro de ellos que a veces pueden llevar una carga de hasta 120-240V que fácilmente te puede dar una descarga eléctrica peligrosa! Debe tener precaución.

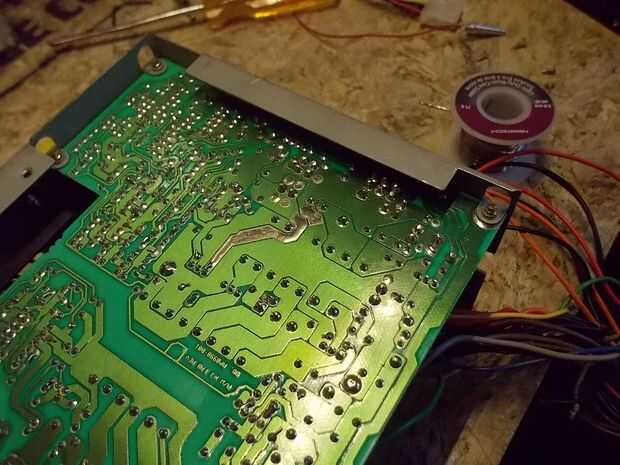

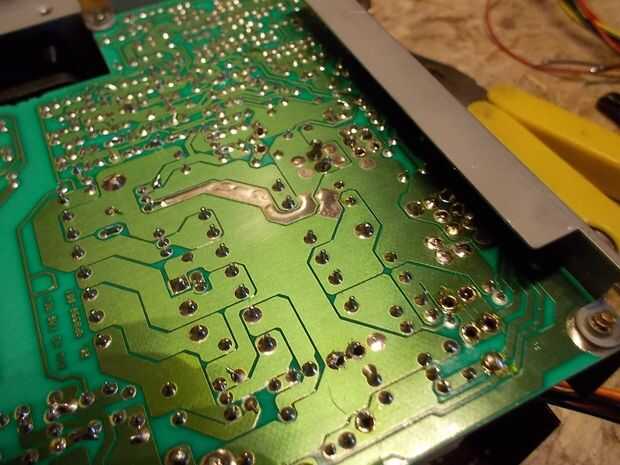

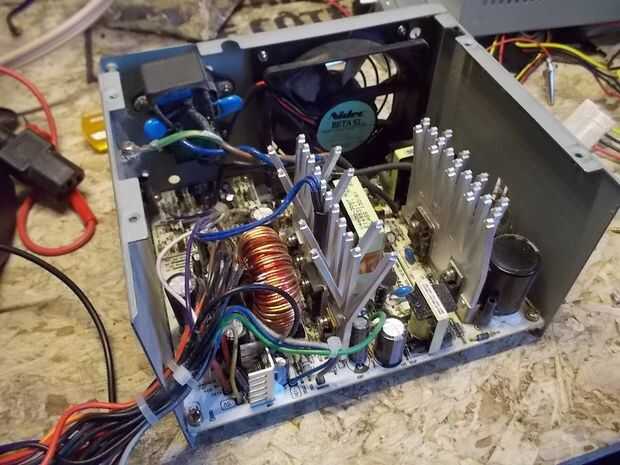

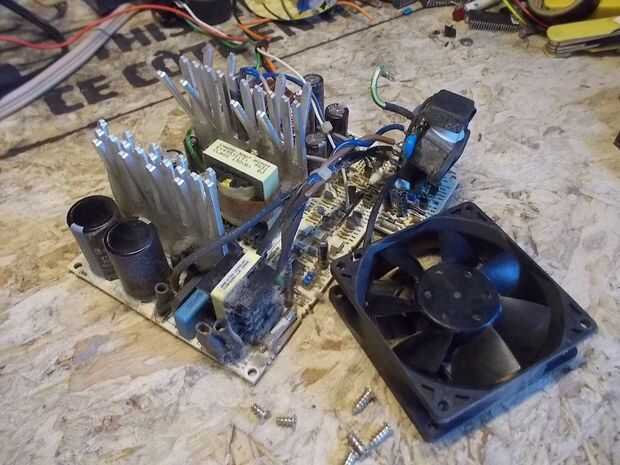

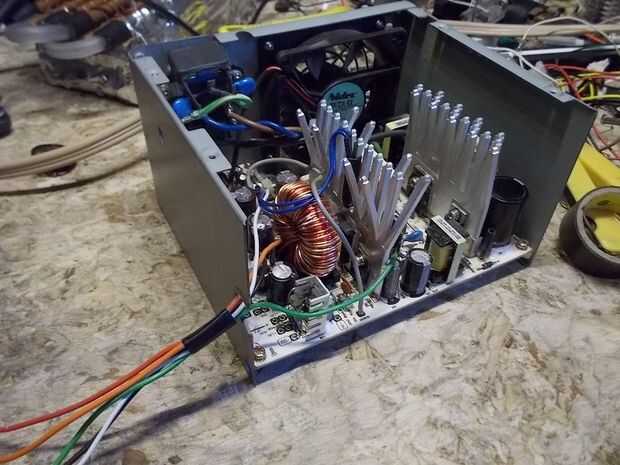

En primer lugar, quite los tornillos y sacar la cubierta. Ahora puede corta los disipadores de calor para el caso con un destornillador para asegurarse de que no tienen cargos. (muy rara vez lo hacen) Ahora puede quitar los tornillos que sujetan la placa de circuito y saque con cuidado para acceder a la parte posterior de la misma. Prueba los dos condensadores enorme para asegurarse de que ellos no tienen ningún cargo con su multímetro y si lo hacen, descargan conectando una resistencia de ohm 1 Meg o una bombilla de luz con el voltaje apropiado a sus pernos durante 10-15 segundos .

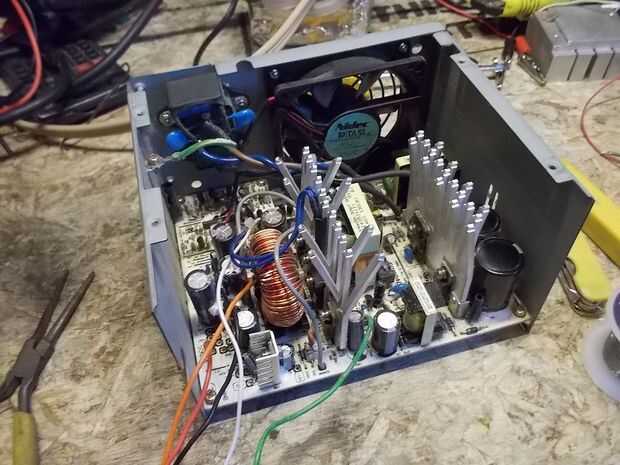

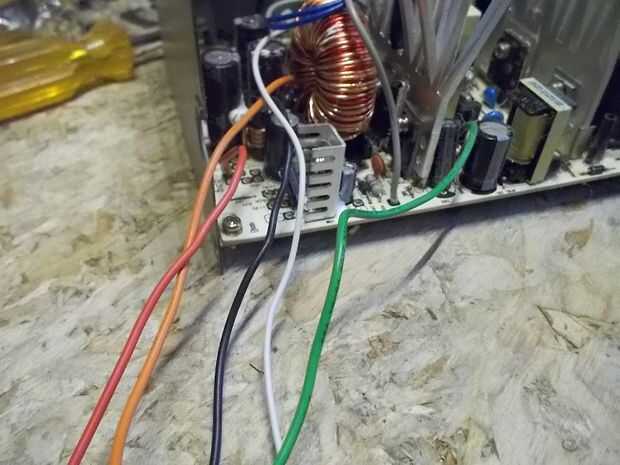

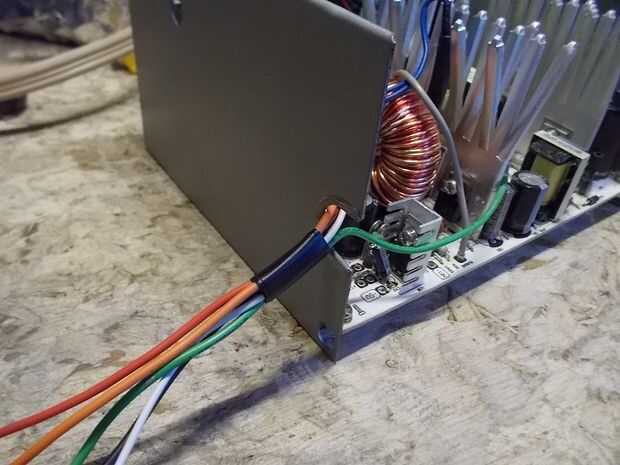

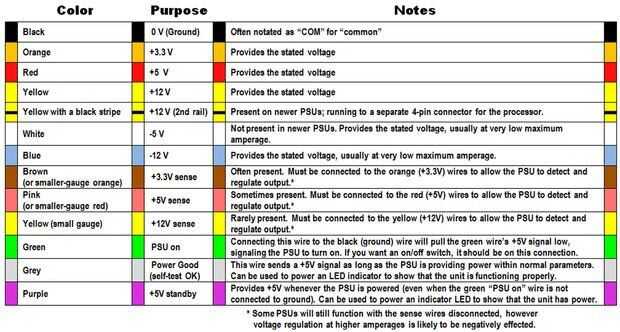

Ahora que termine con las precauciones de seguridad lo que quieres hacer es quitar todos los cables que no desee y mantener lo que es necesario, vas a necesitar dos motivos, uno de 5v, uno 3.3V y el cable PS-ON. Utilice la tabla de códigos ATX power suministro alambre color como referencia.

No vuelva a poner la fuente de alimentación juntos todavía a menos que no planee pintando. :)
