Potente extractor de humo soldadura coche ventilador de dos velocidades (9 / 12 paso)

Paso 9: Alambre de todo

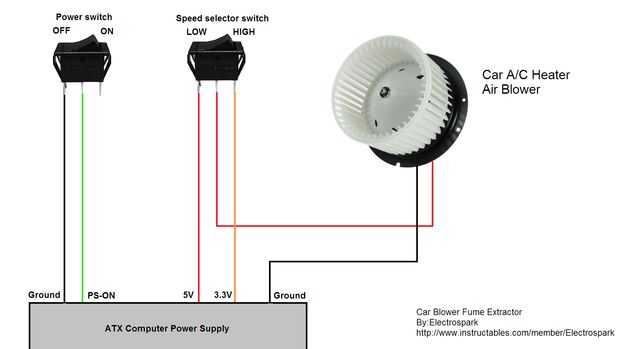

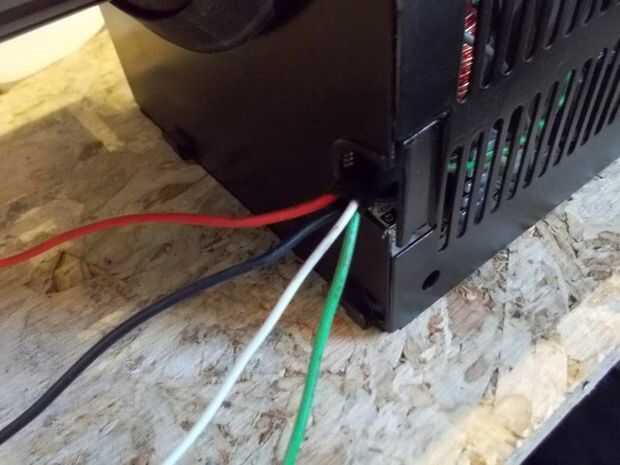

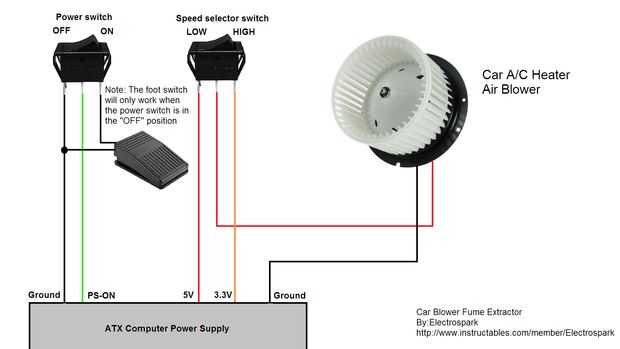

Hice un simple esquema de cómo debe conectarse porque usé una fuente de alimentación ATX no y el código de color de cableado es diferente y las fotos son de cuando sólo tenía el modo de alta velocidad y tenía un interruptor con un interruptor extra inútil que terminé usando la opción de dos velocidades. :)

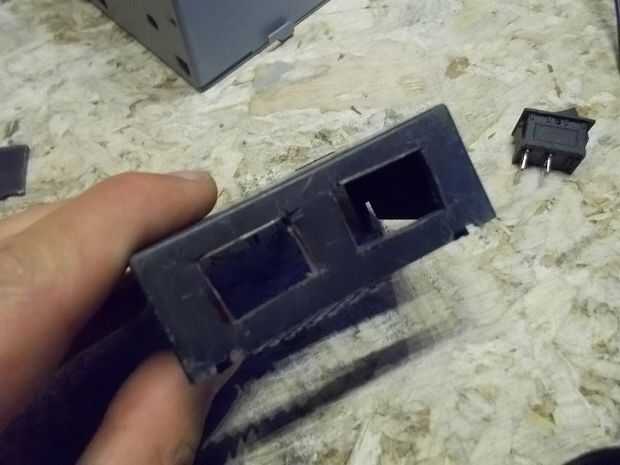

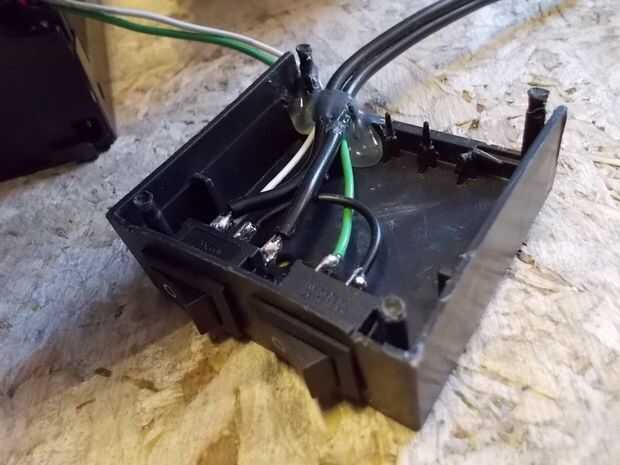

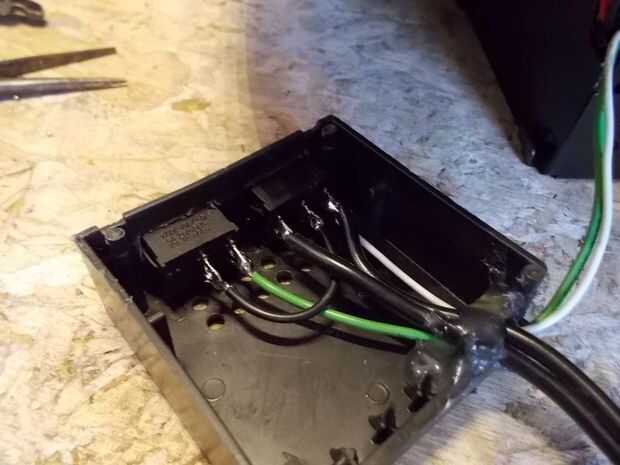

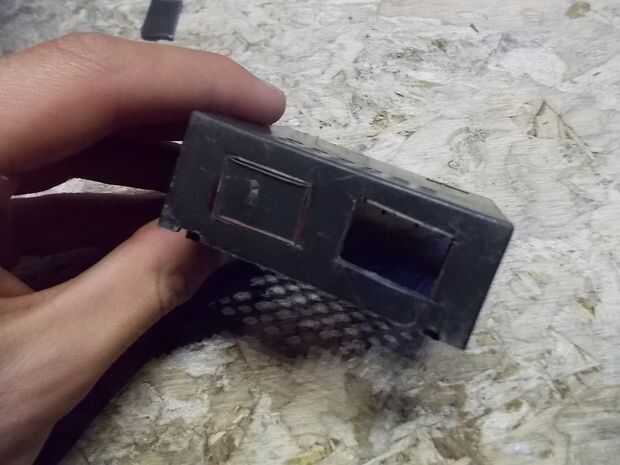

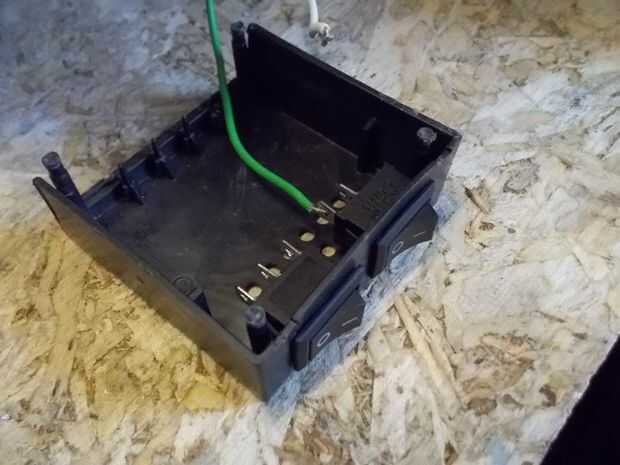

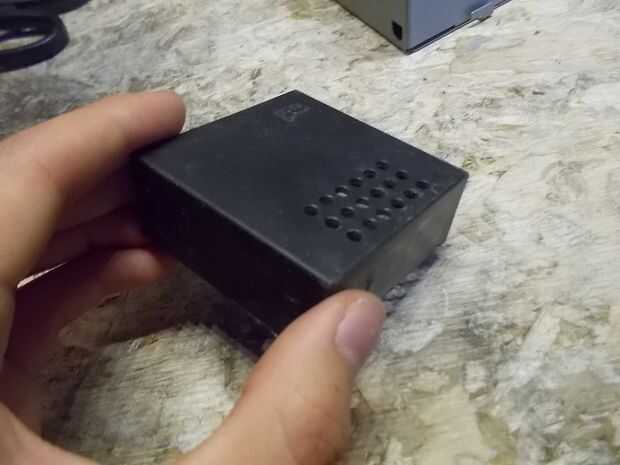

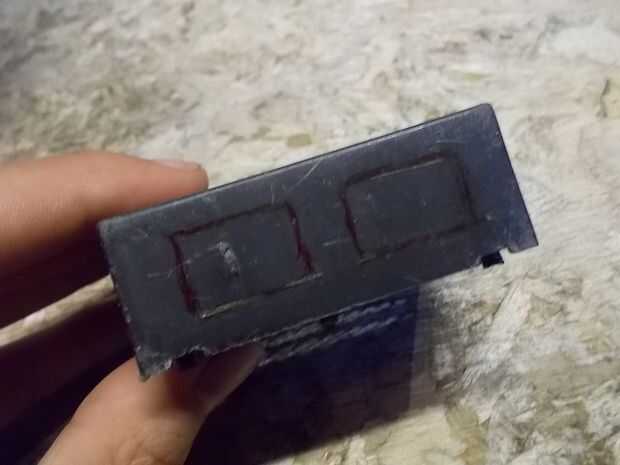

Aquí utilicé una caja de plástico pequeña que tenía que montar los interruptores usando una Dremel para cortar las aberturas mientras que fue asegurado en la prensa. Sólo puede pegar después los interruptores directamente en el lado de la caja del soplador o montar en cualquier manera que usted puede encontrar posiblemente. :)
