Potencia emergencia USB cargador de batería (2 / 2 paso)

Paso 2: Construir el circuito

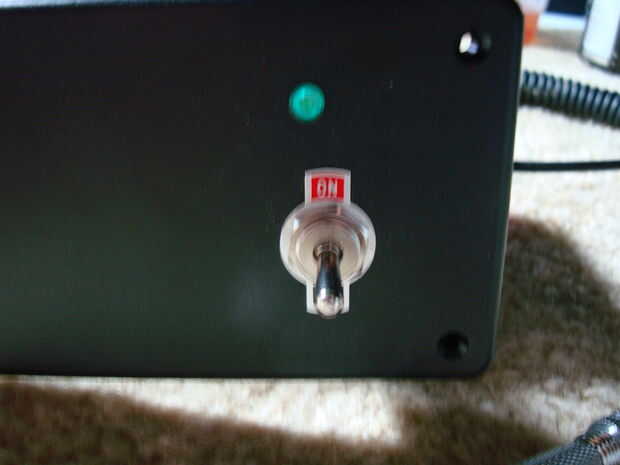

Paso 2: Enroscar el interruptor y LED en la parte superior de la caja del proyecto

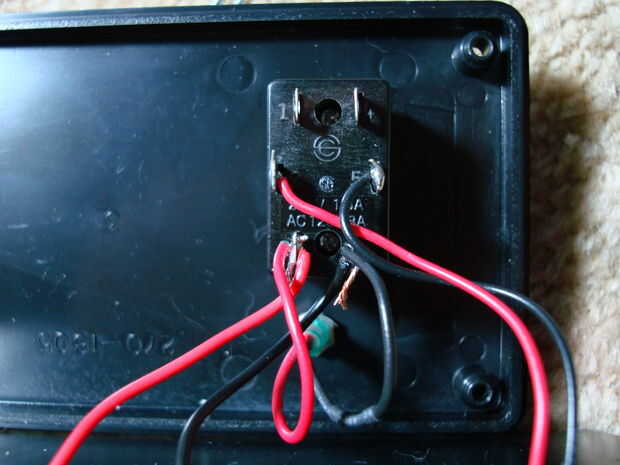

Paso 3: Tomar uno de los conectores de resorte y soldadura a las patas del centro 2 del interruptor. Están rotuladas 2(red wire) y 5(black wire).

Paso 4: Corte y desforre de 4 pulgadas de alambre rojo y negro.

Paso 5: Gire el cable rojo que acaba de corta y desnudado para el cable rojo del indicador LED. Esto de la soldadura a la pierna de #3 en el interruptor.

Paso 6: Gire el cable negro que acaba de corta y despojado al cable negro del indicador LED. Esto de la soldadura a la pata #6 del interruptor.

ADVERTENCIA: Los pasos siguientes son extremadamente sensibles a la polaridad. Si conectas al revés, se fríe el regulador de 5 voltios.

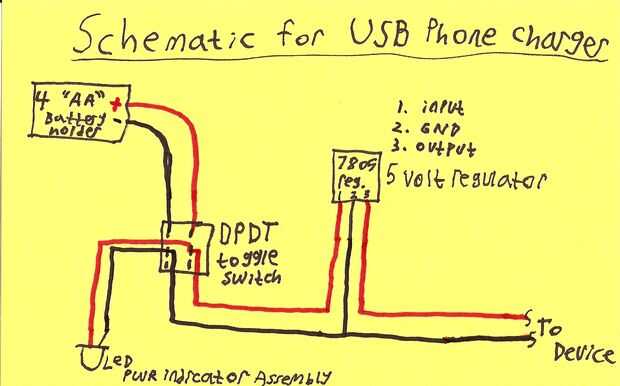

Paso 7: Suelde el otro extremo del cable rojo 4 pulgadas para la primera etapa del regulador (# 1 en mi esquema)

Paso 8: Corte y pele 2 pedazos mas de alambre negro, cerca de 4 pulgadas de largo.

Paso 9: La soldadura de uno de los nuevos cables negros en el centro (tramo Nº 2) del regulador.

Paso 10: Suelde el cable negro del interruptor con el cable negro del regulador y el cable negro 3.

¿Paso 11: Revise su trabajo: quedan con un tapón de presión? ¿Tienes 1 rojo y 1 cable negro con extremos libres? Asegúrese de que todo está conectado correctamente.

Paso 12: Tomar un descanso y encontrar 4 baterías AA nuevas.

Paso 13: Poner las 4 pilas AA en el soporte y engánchelo hasta el conector de cierre el interruptor de alimentación. El multímetro digital y gire a DC 20 voltios (o algo cercano si no tienes 20).

Paso 14: Conectar el rojo y negro del multímetro a la rojo y negro liberan conduce apagado del regulador.

Paso 15: Gire el interruptor. Debe brillar el LED verde. El multímetro debe leer unos 5 voltios.

Paso 16: Taladre un agujero para el cable del dispositivo al recinto a través de la salida. Poner el cable a través de él. Debe poder apretarse bien.

Paso 17: Soldar los cables rojo y negro del cable de dispositivo a los cables regulados libres de rojos y negros del.

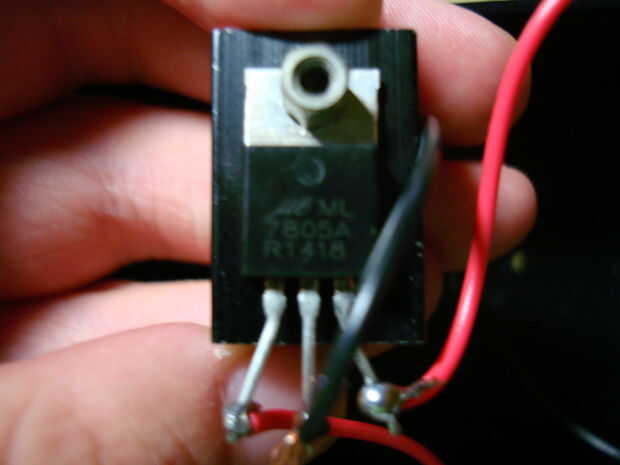

Paso 18. Atornillar el disipador para el regulador de 5 voltios.

Paso 19: Tapa todas las juntas de soldadura de alambre con cinta aislante.

Paso 20: Prueba el cargador con el dispositivo. Si funciona, vaya al paso 21. Si no funciona, entonces Revise todas las conexiones con el esquema y todo lo prueba con el multímetro. Una vez que su funcionamiento, vaya al paso 21.

Paso 21: Tornillo de la caja cerrada con los cuatro tornillos incluidos. Ahora que terminaste!!!
