Paso 4: Hacer la placa de relé
La placa de relé se utiliza para encender la lámpara si la red se cae. Esto puede utilizarse como una lámpara de emergencia de la inundación. La manera en que esto funciona es que supervisa la red. Cuando la energía va hacia abajo la placa de relé se enciende la lámpara.

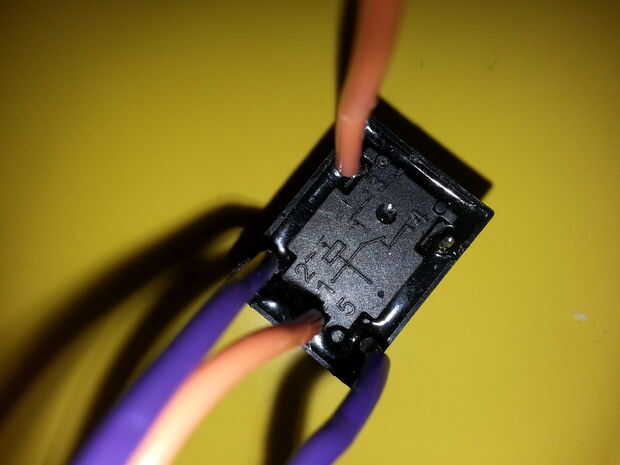

El cargador de baterías tiene una verruga pequeña pared. La placa de relé controla la salida de esta fuente. Un circuito simple mantiene la bobina del relé energizada mediante la salida de la verruga de la pared. Cuando la red se cae, la bobina del relé desactiva que permite girar la lámpara en.
Desafortunadamente, la salida de la fuente cargador es AC por lo que debe convertirse primero a DC. La bobina del relé sólo funciona con DC, por lo tanto, la necesidad de la placa de relé.

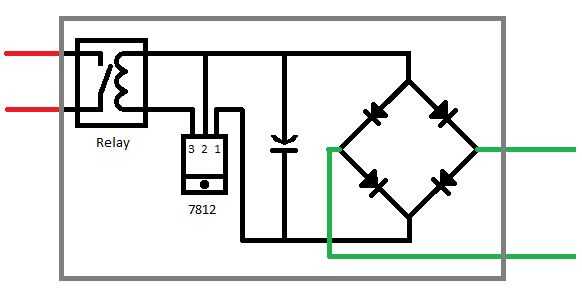

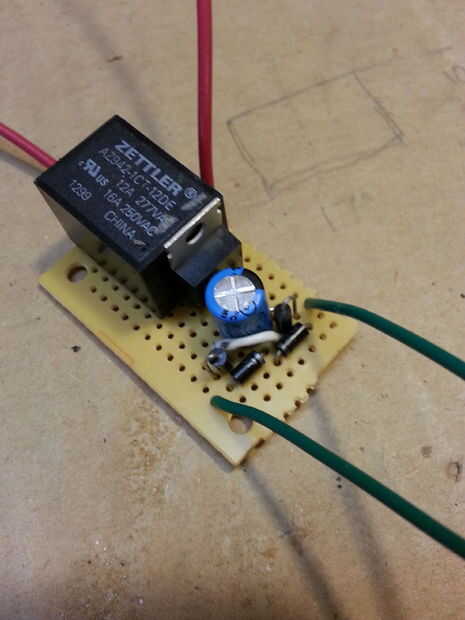

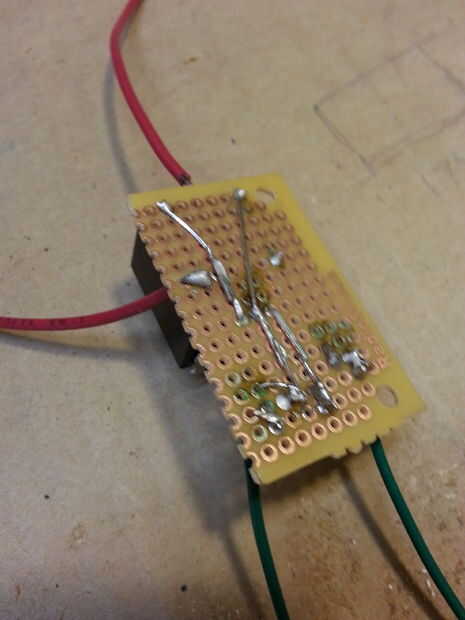

La construcción de la placa de relé es sencilla. Consiste en un puente de diodos y el regulador de tensión 7812. Instalar los componentes por el esquema de cableado y todo lo de la soldadura.
A continuación, modificar el cargador de baterías. Cortar los cables de la verruga de la pared e instalar a un DC jack power y enchufe. (La foto muestra el módulo de cargador de flote con la tapa. Apalancándola la tapa no es necesario.)
Por último, coloque el batería cargador módulo y relé de circuito sobre la placa superior de acrílico. Taladro y toque algunos agujeros.
