Paso 3: Fabricar la estructura interna de

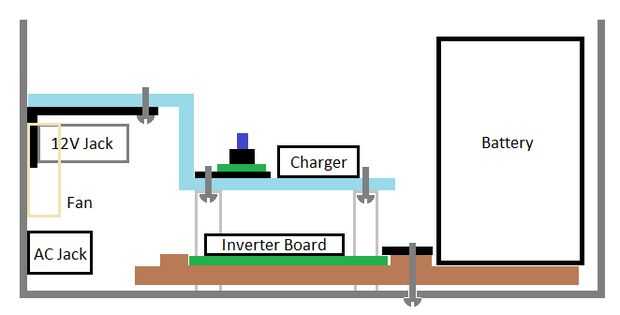

Una de las preocupaciones principales del proyecto fue la circulación de aire. El inversor de corriente tiene un ventilador para que la caja debían ser diseñados para permitir una ventilación adecuada. La estructura interna fue diseñada para dos niveles. La parte inferior contiene el ventilador y potencia del inversor. La parte superior contiene el relé Junta, módulo de cargador de batería y potencia botón módulo adicional para el inversor. El aire es succionado desde el frente. Luego hace un giro de 180 grados para el nivel superior y los orificios de ventilación superior. Consulte el diagrama de vista lateral para más detalles.

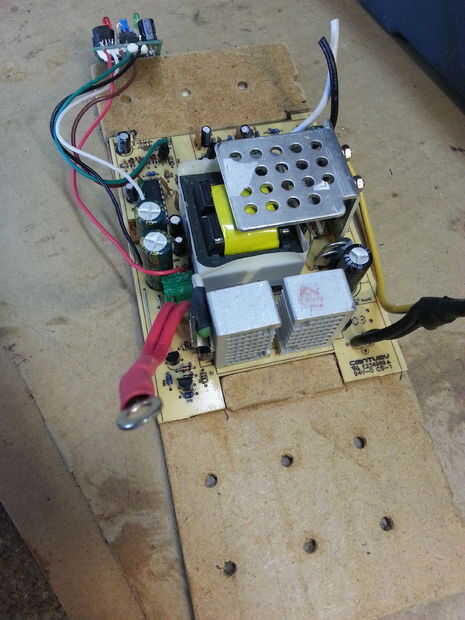

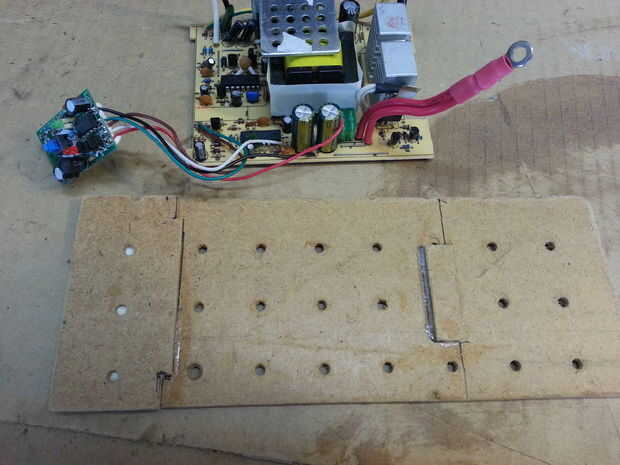

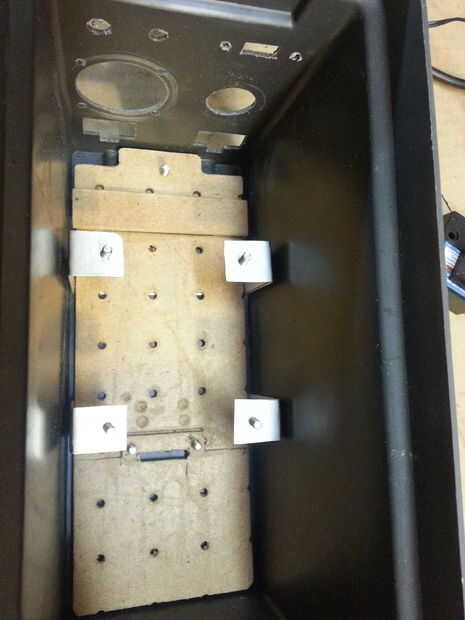

En primer lugar, fabricar la placa base inferior. Debe dimensionarse para que quepa dentro de la parte inferior de la caja de munición. El material utilizado es chatarra pegboard. Una sierra de calar se utiliza para cortar hacia fuera. Cortar unos trozos pequeños de pegboard y usarlos para bloquear en el tablero del inversor del poder. Posición, luego pegar estas piezas más pequeñas para la pieza más grande. Deje espacio para la batería. Ver fotos para más detalles.

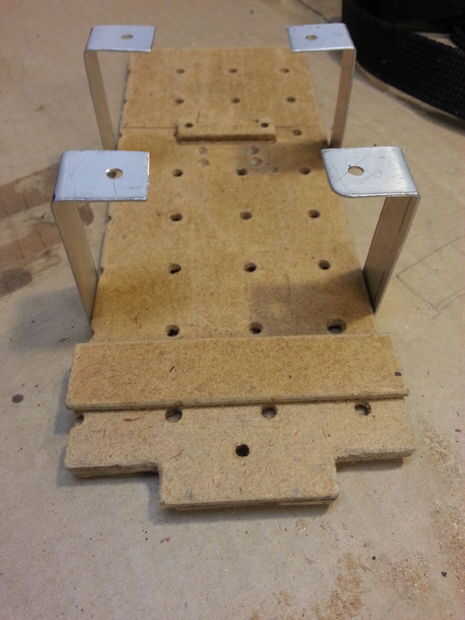

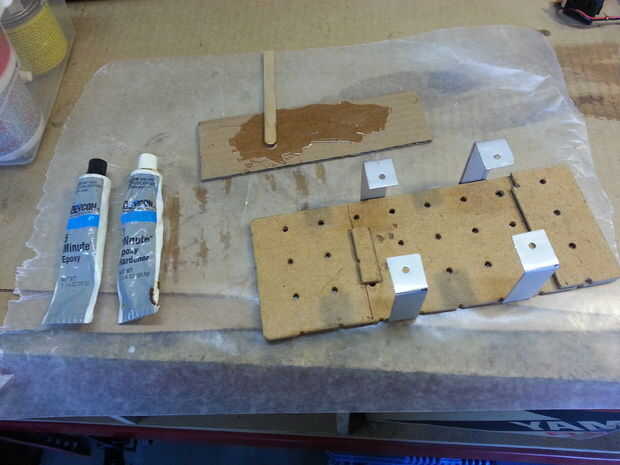

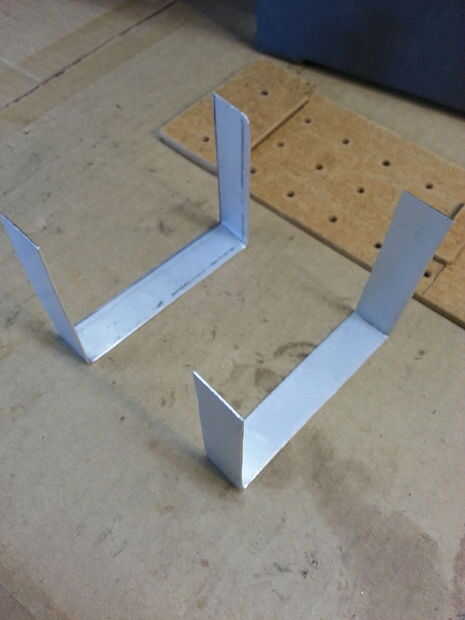

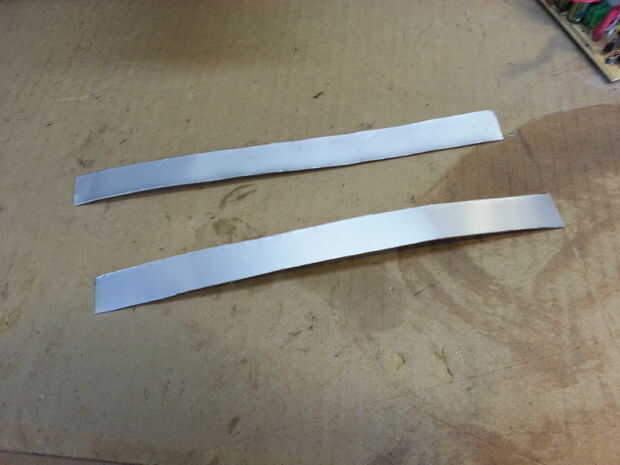

A continuación, fabricar las cuatro patas. Las piernas se utilizan para sostener la placa superior. Las piernas están hechas de tiras de hoja de aluminio. Con tijeras para metal, cortar dos tiras largas. Aproximadamente son 3/4 pulgadas de ancho por 10 pulgadas de largo. De la curva en forma de "U" y epoxy a la placa base inferior. Esperar un día para el epoxy que se seque. Cuando esté seco, doble los extremos de las cuatro patas hacia adentro. Perforar cada uno de estos extremos. Luego enrosque los pernos en los orificios. Los cuatro pernos deben estar apuntando hacia arriba. Estos pernos en lugar de la parte inferior de epoxy. Consulte el diagrama de vista lateral.

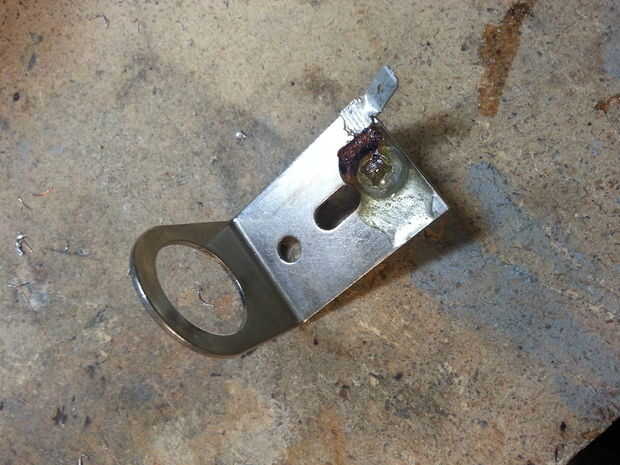

El gato del accesorio (mechero) 12V coche viene con un soporte de metal en forma de "L". Use este soporte del metal como un soporte superior para la placa superior. Sólo perforar el extremo del soporte metálico y un tornillo que, similar a la fabricación de las patas de apoyo de epoxy. Ver la foto para más detalles. Un estirón de crimp al soporte de la soldadura. Esto proporciona la energía negativa a la toma de accesorios de coche de 12V. La placa superior debe sentarse encima de este soporte.

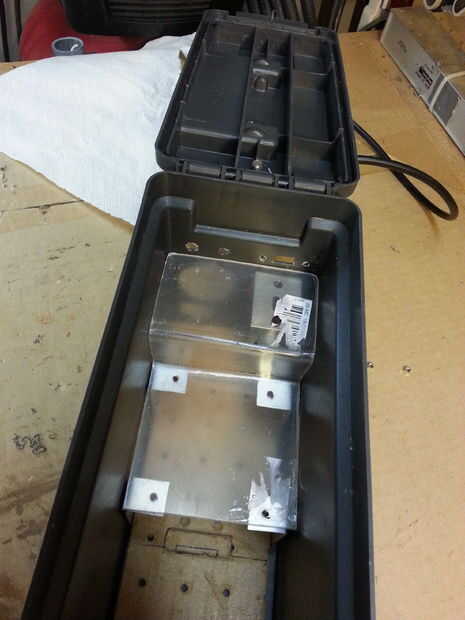

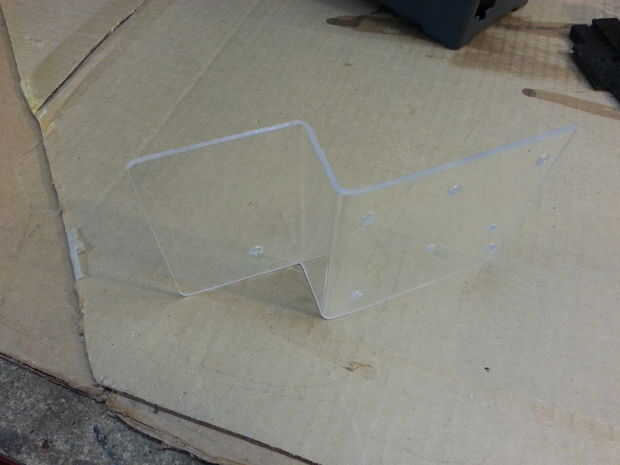

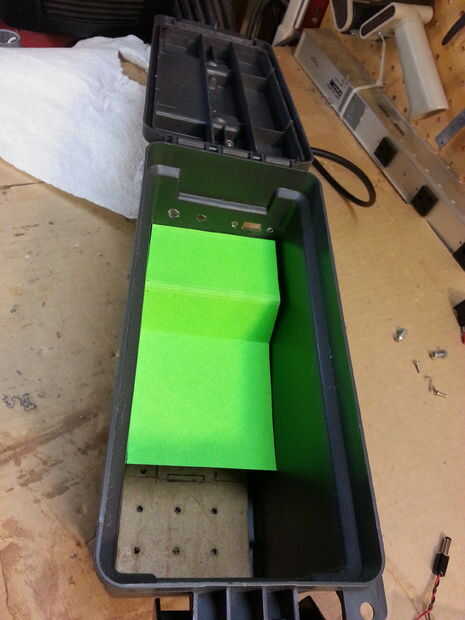

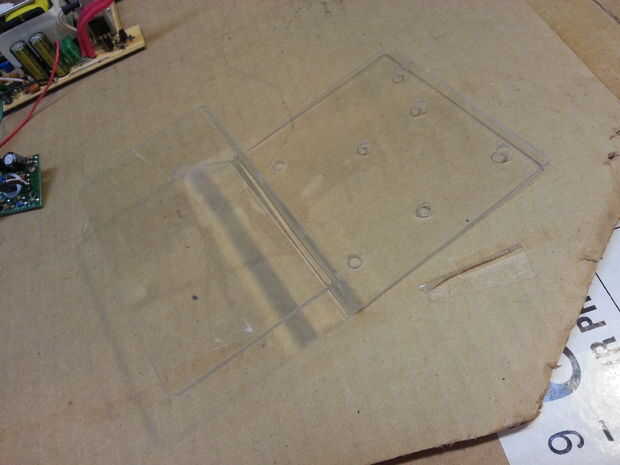

La placa superior está hecha de hoja de acrílico de 1/8 de pulgada. Fue calentado y doblado para formar una forma de "Z". En primer lugar crear una plantilla en cartulina. El nivel superior de la "Z" debe ser por encima del ventilador pero por debajo de la toma de alimentación DC, interruptor, USB conector y ventilación de los agujeros. Ver las fotos para más detalles.

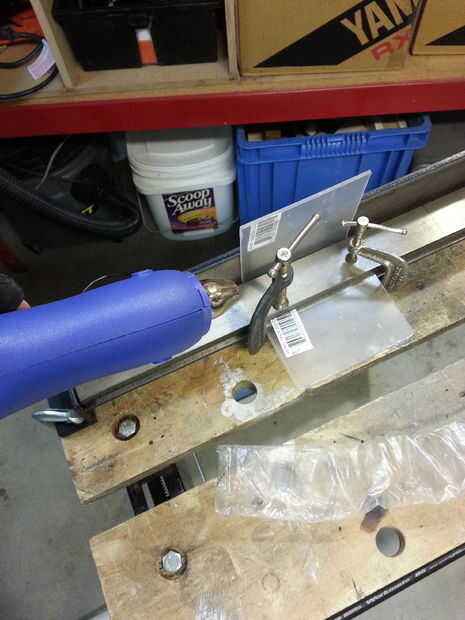

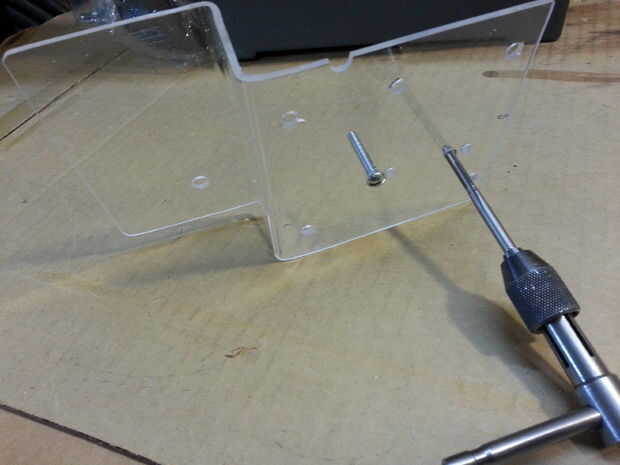

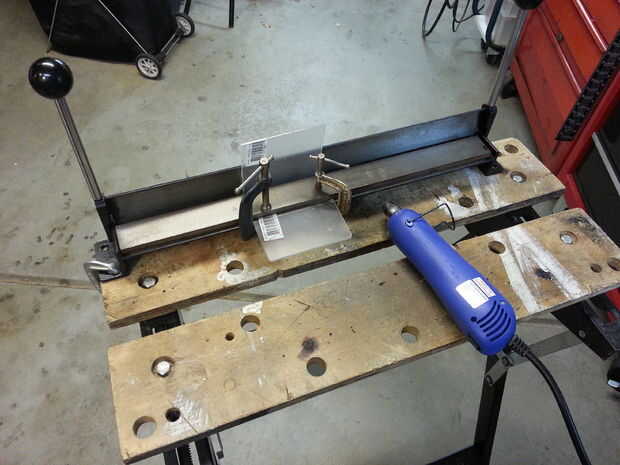

Transferir esa plantilla a la hoja de acrílico y corte con una sierra de calar. Con un freno de metal y una pistola de calor, doble el acrílico a la deseada forma de "Z". Luego perfore 5 agujeros que se alinean con los pernos que se ajustaron a las piernas.

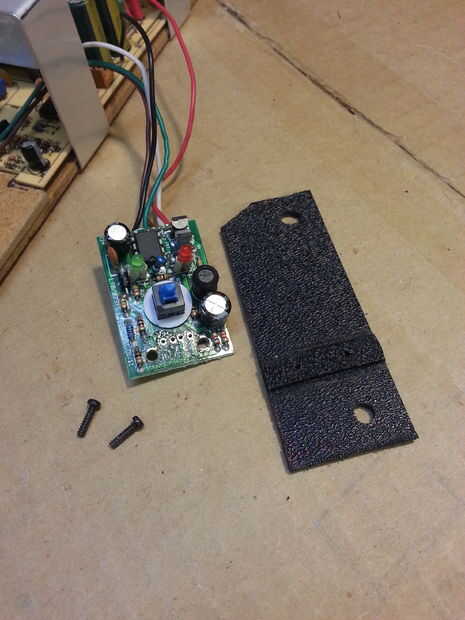

Fabricar un tablero pequeño montaje para el tablero del inversor del sub que contiene el interruptor de encendido. Utilice la hoja de ABS y atornille el tablero secundario en él. Haga dos orificios en el ABS que se alinean con los pernos con dos de las patas.

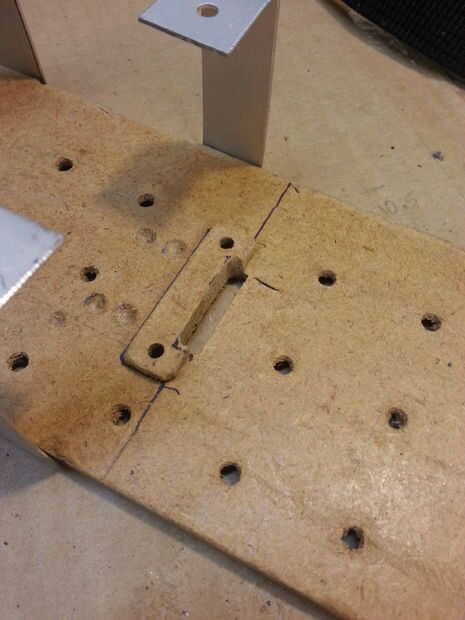

Por último, coloque la batería en la placa base inferior. Crear una ranura en la placa para que la correa de nylon web puede utilizarse para la batería a la placa base inferior de la correa.
