Poderoso controlador para motores DC (2 / 5 paso)

Paso 2: Preparar la silla

Ahora, si desea crear una silla de ruedas controlada remota (que estoy no seguro por eso le), puede omitir el paso siguiente.

Lo primero que hice cuando llegué el nuevo presidente era quitar la silla real y la tapa de plástico azul. La cubierta de plástico azul se ve "Linda" y puedo usar en algún momento en el tiempo, pero por el momento sería de la forma. También puedo crear algunos chasis completamente diferente, en cuyo caso el plástico azul es un gonner... El Presidente, por el contrario... Hmmm... Parece podría ser útil si alguna vez quiero crear un apoyo de la nave espacial para mi hijo. OK, pero uno de los proyectos a la vez! Siempre parecen tener delante de mí...

Cuando se quita la silla, lo más probable es que usted verá que realmente está conectado a la base con un cable gordo. Se trata de cómo el controlador de mano conduce los motores.

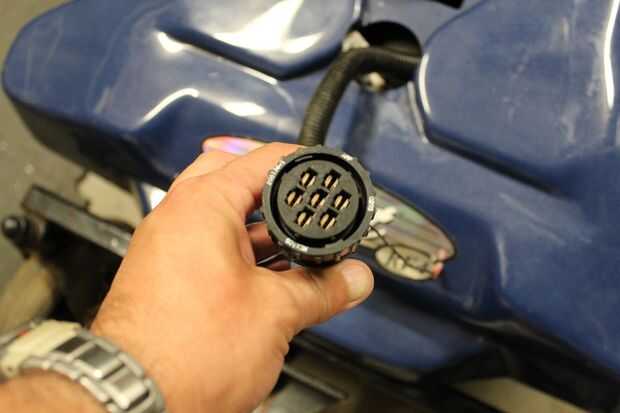

La mayoría de las sillas que he visto tienen un fácil desconectar el conector. Simplemente gírelo y la silla va separada.

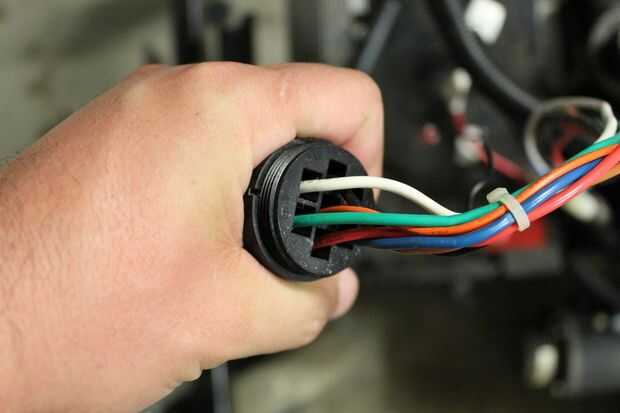

Aquí viene un paso que tendrá que decidir. Lo siguiente que hice fue cortar los cables de la Asamblea de cable. CHOP CHOP! Aviso una vez hecho esto se perderá la capacidad para conducir la silla con el controlador de mano, pero lo más importante, para cargar las baterías con el cargador de la silla. Por supuesto podríamos alambre esto más tarde si es necesario, pero tendrá que ser una conexión separada (AKA feo).

Si usted tiene acceso a una estera y los plegadores respectivos, puede crear su propio conector y saltar sobre cortar los cables. No quiero molestar con la fabricación de un cable compatible así que solo corte los cables.

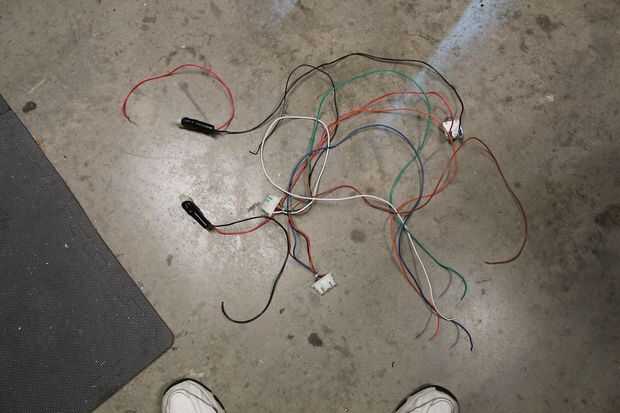

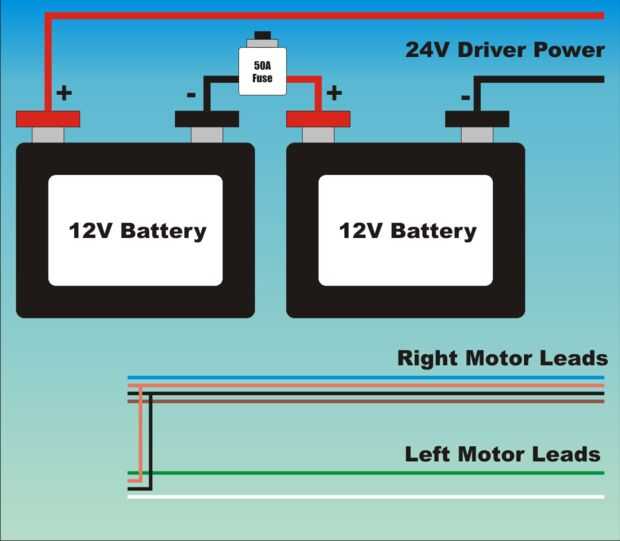

Luego retirar el cableado entero y dispuesto a añadir mi propia prensa. Sí, me doy cuenta de que nido de la rata es imposible seguir, razón por la cual he añadido un diagrama de bloques donde podemos ver cómo el arnés se veía en este momento.
