Paso 2: Molino de la Junta
Este sintetizador es muy impresionante ya que no requiere ningún botón! Algunas personas realmente inteligentes en las Interwebs escribieron el código que nos permite utilizar un Arduino a sentido cuando un dedo toca un cable conectado a uno de los pasadores. Normalmente tenemos cables y hacer algún tipo de puntos de contacto de las teclas, pero en su lugar podemos utilizar la Othermill para moler las teclas de derecha en una pieza de cobre de circuitos, que nosotros ya estamos utilizando el circuito! Super impresionante.
Si no estás familiarizado con carga de materiales, cambio de herramientas o lo contrario utilizando el Othermill, consulte a nuestra guía . Si usted prefiere imágenes texto, revisa nuestro tutorial "Hola, mundo!".
¿Estás listo? Vamos:
- Descargar CapacitiveSynth.zip, si no lo hecho ya y lo descomprimimos.

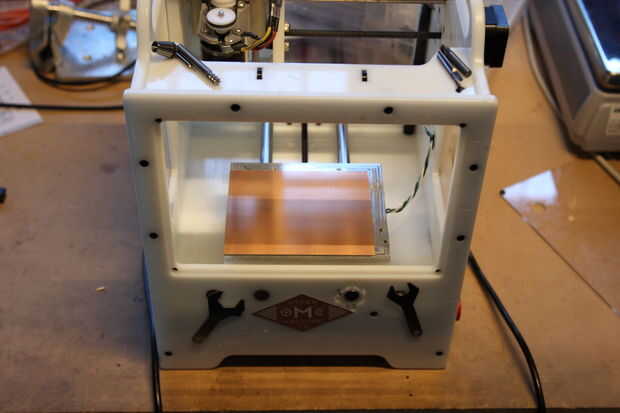

- Fije la placa de circuito a la cama con cinta de doble cara, asegurándose que la parte inferior y alineen los bordes izquierdos.
- Configurar su material en Otherplan, selección del tamaño de una cara FR-1, estándar 5 "x 4".
- Cargar CapacitiveSynth.brd en Otherplan.
- En la ventana de archivo plan importado de la BRD que acaba de abrir, añadir un 1/64" punta plana molino además del molino de extremo de 1/32".
- Activar el Modo BitBreaker en Otherplan (instrucciones y más información sobre el funcionamiento del modo de BitBreaker detrás el enlace).
- Una vez que se activa el modo de Bitbreaker, haga clic en el botón "Avanzado..." en la ventana de archivo de plan.
- Cambio rastro despacho a 0,033.
- Inserte un molino de punta plana de 1/64" en el husillo de la máquina.
- Hace Asegúrese de que tiene agujeros y describe y habilitado en la ventana plan importados.

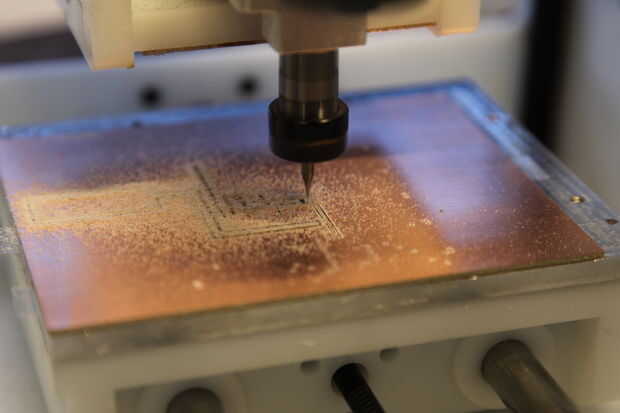

- Haga clic en cortar.
- Otherplan confirma que desea proceder al corte y te digo que va a cambiar a 1/64 '' molino de extremo, que es la herramienta que ya haya cargado en la máquina.
- La máquina le a través de la secuencia de ubicación de la herramienta y proceder al corte.
- Una vez terminada la máquina de corte con el molino de extremo de 1/64 '', se le pedirá que cambie la herramienta al molino de extremo de 1/32 '' y le a través de la ubicación de la herramienta una vez más.
- 1/32 se interrumpe el resto, agujeros y contorno, y la máquina final y retracción de la cama.

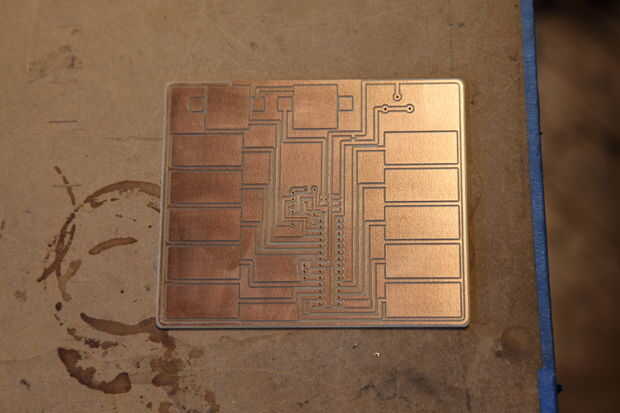

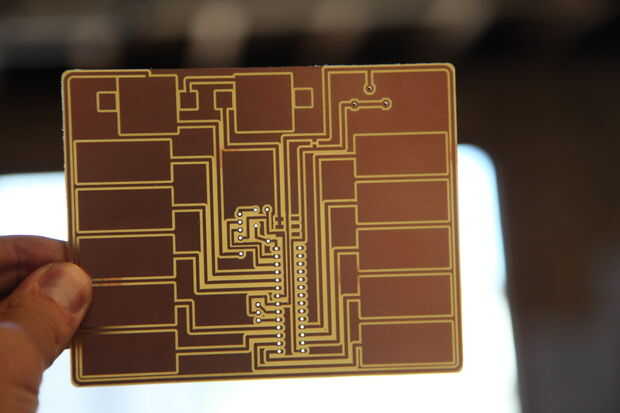

- Saque la placa acabada de la fábrica.
