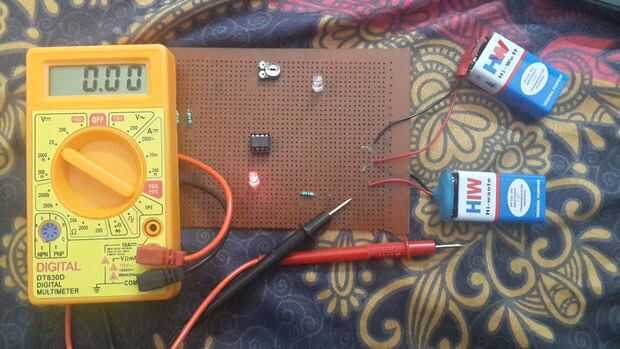

El circuito es un circuito sensor de luz. Puede ser empleado para comparar los niveles de luz en un área. Utiliza un fotodiodo p-n como el sensor de luz y el CA3140 IC como un comparador de voltaje.
En el circuito, un fotodiodo está conectado en un modo de polarización inverso para la clavija inversora (pin 2) del op-amp. Un resistor variable es conectado al pin no invertir (pin 3) del op-amp. El papel de la resistencia variable es mantener una constante tensión en el pin no invertir (pin 3) que puede ser cambiado como y cuando es necesario cambiar la resistencia de la resistencia variable. Un led está conectado en el pin de salida (pin 6) en diagonal hacia adelante a través de un resistor.
Cuando la luz incide sobre el fotodiodo, el led se ilumina tenuemente y ninguna luz cae sobre el fotodiodo, el led brillantes que indica los niveles de oscuridad en la habitación.
