Plugduino - controlador de salida de 120 voltios basados en Arduino (13 / 15 paso)

Paso 13: prueba de sensor

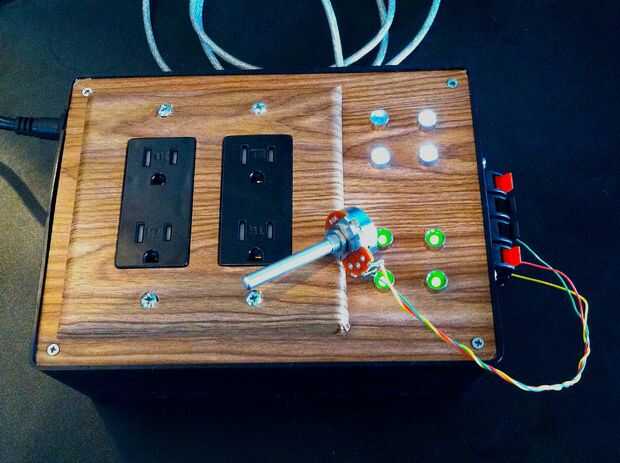

1. conectar el potenciómetro de, que utilizaremos como su primer sensor. Cortar 3 tramos de aproximadamente 12" de cable calibre 30 y la soldadura de los extremos en las lengüetas de la soldadura sobre el potenciómetro. Tira de los extremos del otro cable e inserte en el sensor GND 5V, A0, una entrada tal que el izquierdo de la ficha es de 5V, centro es tab, lengüeta derecha es GND. No conecte entonces de otra manera no quiere corta la línea de 5V a tierra ya que puede dañar la fuente de alimentación en la caja. ! En general siempre deben tomar precauciones para asegurarse de que la conexión entre 5V y GND se entiende en cualquier sensor se conecta.

2. Compruebe el indicador de estado que debe variar suavemente de off a brillo completo mientras gira el potenciómetro. También confirmar que la entrada a que está conectado coincide con el LED que está cambiando. Proceder a verificar las restantes entradas del sensor de la misma manera para confirmar que todas las entradas funcionan correctamente.

3. hacer un simple cerebro. ¡ Felicidades! han comprobado que estás listo para empezar a hacer la plugduino inteligente. Demostraremos esto modificando el código ahora para usar el potenciómetro para controlar la velocidad de secuenciador. Vuelva a colocar el potenciómetro en la primera entrada y cambiar la línea 90 ahora a leer:

 if ( time - timeWait >= 5 + in1 ) {

Ahora al ejecutar el programa podrás cambiar continuamente la velocidad del ciclo mediante el potenciómetro. Tenga en cuenta que la analógica de entrada tiene un rango de 0 a 1023 (idealmente), así que tenemos un retraso mínimo de 5 + 0 = 5 y una demora máxima de 5 + 1023 = 1027 milisegundo retardo rango. En nuestras pruebas 5 milisegundos parece el ser el tiempo más rápido conmutación antes ya no activará el relé.
