Plataforma de lanzamiento de cohete modelo (2 / 15 paso)

Paso 2: Cortar

Las piezas del patrón trazadas y corte con una sierra de banda. Así, podría utilizarse una sierra caladora.

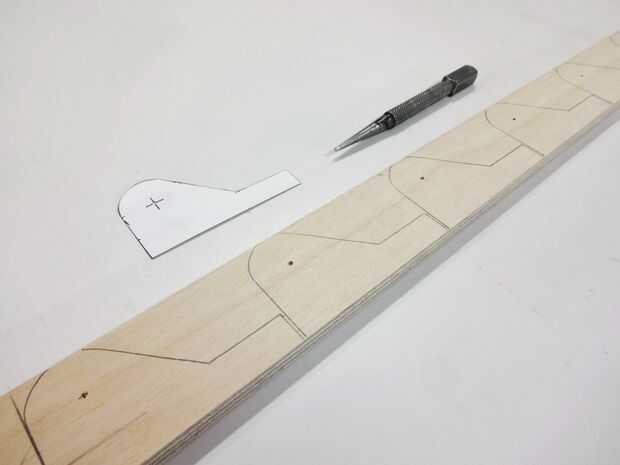

La parte superior de las piernas, así como las piezas de la bisagra en forma de P fueron cuidadosamente perforada con un clavo a través de la + marcas en las piezas del patrón. Estas marcas indican la ubicación de los agujeros que luego se hacen usando una prensa del taladro. Estos agujeros necesitan ser precisamente situado y perforados en exactamente 90 grados. (No se recomienda el hacer estos con la mano.)

Las partes de la bisagra superior de las piernas, así como las piezas de la pierna se pueden hacer cualquier longitud que usted desea; He tomó nota de las dimensiones que utiliza en el patrón PDF.

Opté por añadir una pequeña conicidad a las mitades de la parte inferior de mi pierna principal piezas y extremos redondeados, así.

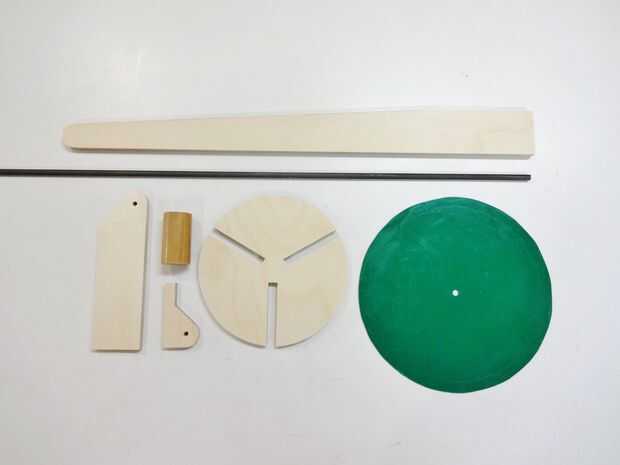

La foto de arriba tiene notas indicando el número de piezas necesarias para construir una plataforma de lanzamiento. Unos varios bits no aparecen, pero se mencionan en los pasos posteriores.

Se necesita una placa de metal del deflector. Hice mío desde algunos acero chatarra fina. Un pedazo de una vieja hoja de cookie sería un gran trabajo, o incluso una vieja tapa de olla o cualquier otra cosa que puede venir para arriba con.
