Plataforma de lanzamiento de cohete modelo (1 / 15 paso)

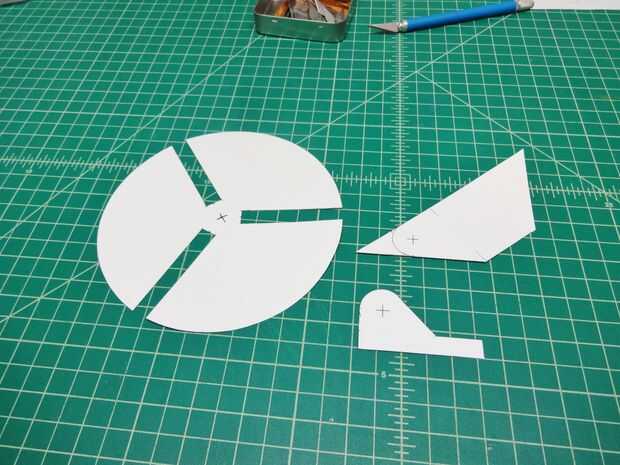

Paso 1: Imprimir y cortar el patron

Cada cojín del lanzamiento se compone de una plataforma de círculo que tiene bisagras en forma de tres P pegadas a lo que sobresale de la parte inferior de la plataforma. Las piernas se unen a las formas de P con pequeños trozos de 3/16" varilla de metal, que actúan como pasadores de la bisagra.

Utilicé madera contrachapada de abedul Báltico de 10mm de mi papelera de desecho para los componentes principales.

Tenga en cuenta que usted puede adaptar fácilmente el plan para el uso con otros espesores de la madera contrachapada. Simplemente hacer los cortes en la pieza de plataforma círculo coincida con cualquier grosor de madera contrachapada que está utilizando. (3/4" madera contrachapada puede no funcionar si se utiliza para todas las tres piezas de cada pierna. Pero si capas 3/4" fue utilizado para sólo las piezas principales de la pierna y las formas de P, y 1/2" de la capa de las piezas de la bisagra superior de la pierna, que tendría una plataforma de lanzamiento muy fuerte.)

El costo de materiales y suministros acabados para hacer de estos cojines del lanzamiento fue de sólo $20. La mayoría de era para las barras de cuatro lanzamiento (dos barras primario de 1/4" y dos barras más pequeñas para su uso con cohetes más pequeños). Así que esto era un proyecto relativamente barato.
