Paso 4: Crear esbozo de la trayectoria de barrido
Aunque podría usar extruir corte al perfil del borde de esta parte, requeriría 3 inserciones más y las limitaciones de la función de catálogo, así como 4 diversas operaciones extruir corte.
Una forma más eficiente para los 4 bordes del perfil es hacer un corte de barrido de este perfil alrededor de la parte entera.
Para hacer un barrido, necesitamos un croquis de la ruta, así como el perfil para ser barrida.
Es fácil crear la ruta de barrido como los 4 bordes de la cara frontal.

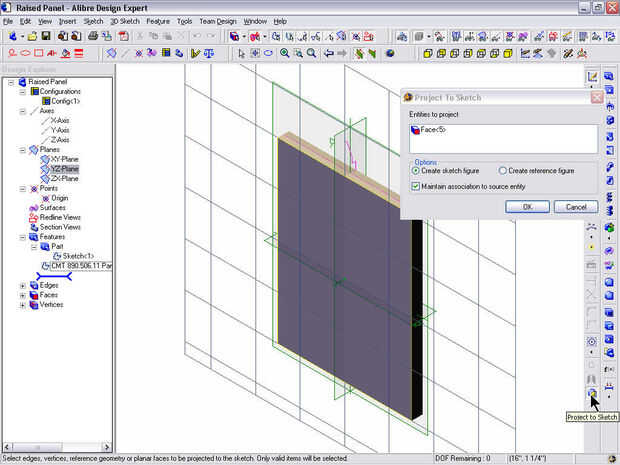

Seleccione la cara frontal de la parte y seleccione proyecto de dibujo. El proyecto de esbozo de diálogo se abrirá con la cara frontal rellena automáticamente en las entidades al proyecto. Dejar el conjunto de opciones para crear croquis figura y comprobar Asociación mantener a la entidad de origen. Esto va a cambiar el bosquejo de la ruta para que coincida con la pieza, incluso si se realizan cambios en las dimensiones de la pieza original. Esto permitirá que otros paneles crear a partir de este panel cambiando sólo los parámetros para la parte ancho y longitud (o gruesa) y luego guardar como... bajo un nuevo nombre.

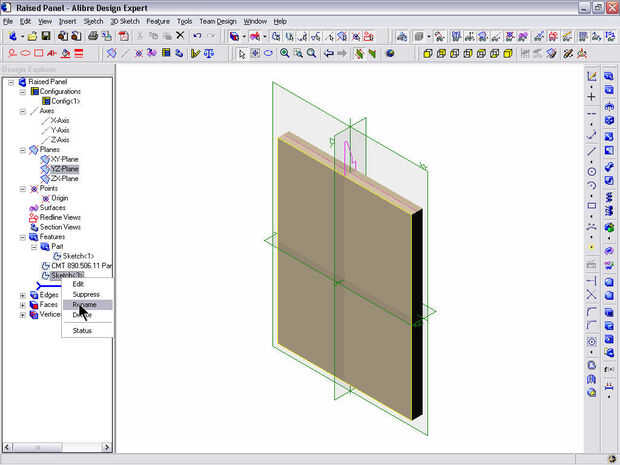

Seleccione el botón Aceptar y la trayectoria de barrido se crearán figuras de dibujo. Salir del modo de bosquejo y cambie el dibujo haciendo clic derecho sobre el dibujo en el explorador de diseño y seleccionar la opción cambiar nombre. Proporcione un nombre descriptivo que el propósito de dibujos como la ruta del perfil.
