Paso 2: Seleccione el plano de Base y referencia de alineación

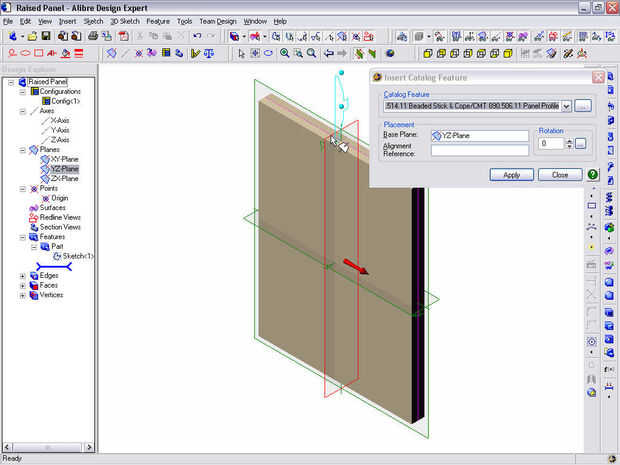

Seleccione el plano base sobre la cual insertar la función de catálogo. Que este caso va a ser el plano YZ.
Aparecerá una vista previa de la función de catálogo, y puede localizarse aproximadamente utilizando los dos puntos sólidos cerca el bosquejo de la función. Este es sólo un lugar áspero para servir como punto de partida, como ubicación definitiva se hará por el nuevo bosquejo de edición y la aplicación de restricciones y dimensiones una vez completada la inserción. Principalmente utilizamos sólo el punto de centro para cambiar de posición y prefiere no utilizar el punto exterior para girar la función insertada.
Usted debe ser capaz de ver desde la vista previa de cómo práctico que es tener el perfil en más de una dirección. Puede utilizar esta misma característica de catálogo para el borde inferior, así como la parte superior. Preferimos introducir una sola ocurrencia en el borde superior.
Seleccione el botón aplicar, y que inserte una ocurrencia del bosquejo. Puede insertar más de una ocurrencia de un bosquejo antes de seleccionar el botón Cerrar. Es por ello que la capacidad de alineación áspero cada boceto la posición cerca de la ubicación deseada. Después de presiona el botón aplicar, la previsualización de bosquejo generalmente cambios de posición, y puede arrastrar a una nueva ubicación para la instancia siguiente. Si inserta a muchos casos de un bosquejo, puede eliminar cualquier inserción eliminando sólo el dibujo marcado. Se recomienda que insertar un bosquejo adicional durante este tutorial para entender este proceso.
Le aconsejamos que no pasan demasiado tiempo localizando el bosquejo a la ubicación exacta que desea, pero algo cambio si fuera la ultima posición por una notable cantidad. Esto le dará un cambio perceptible en la situación cuando las restricciones se aplican para verificar que el bosquejo hecho obligó a la ubicación adecuada.
Con la barra de visibilidad visible, puedes alternar dibujos si desea mostrar la ubicación del contorno de los dibujos insertados.
