Planta de Neopixel LED direccionable (5 / 6 paso)

Paso 5: Montaje de los materiales

Después de tener el código más o menos acabado puede comenzar a montar los materiales. En este caso sólo le daré la protoboard establecida y desde allí se puede continuar más allá de eso si quieres.

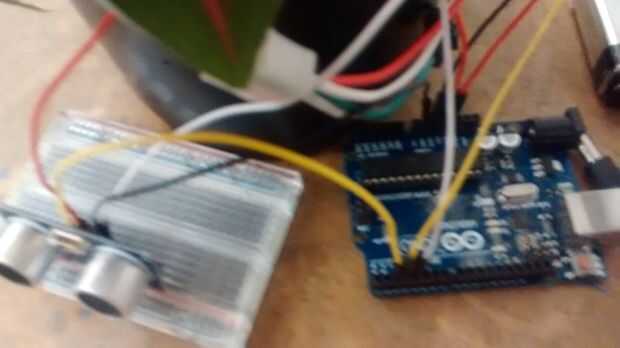

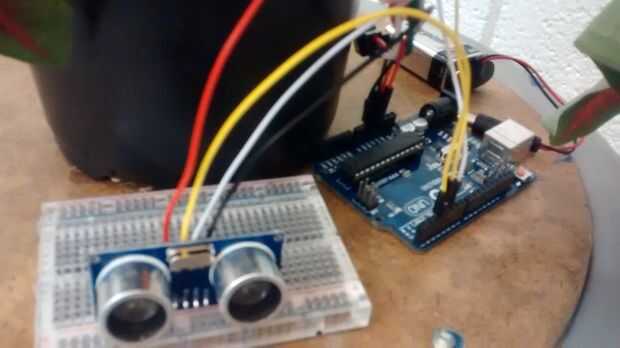

1. Coloque el sensor en la placa y conecte los cables a cada uno de los 4 dientes: power(VCC), tierra (GND), trig y eco. Trig fue mi entrada y mi salida de eco.

2. Asegúrese de conectar los cables de tierra para los LEDs y el sensor en el conector de tierra en el arduino y los cables de alimentación a 5V o 3.3V pin en el arduino. 5V es generalmente la mejor opción pero si tu LED o sensor puede todavía sacar suficiente energía de 3.3V sin daño o falta de energía entonces es otra opción si no desea ejecutar el cable de corriente en el LED a través de la placa. (Es lo que hice pero hay otras maneras de conectar los cables)

3. a continuación, conectar los cables de los LEDs y el sensor a cualquier pin número asignado en su codificación. Para mi LED asignan el cable al pin 3 y mi sensor trig al pin 2 y echo al pin 4.

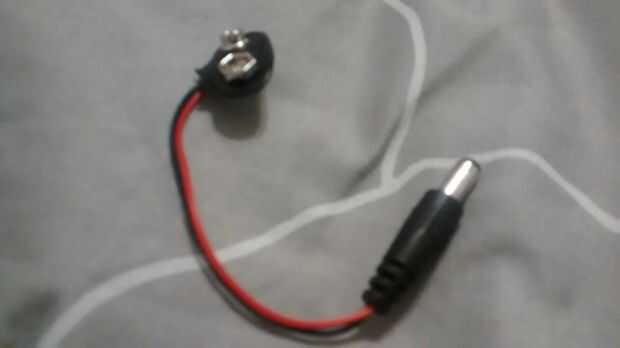

4. de ahí conectar el ardunio a una fuente de energía. El arduino permite dos diferentes fuentes de energía, es un cable que se conecta a un puerto USB en un ordenador y el otro es para conectar una batería con un cable de adaptador de batería para el arduino.
