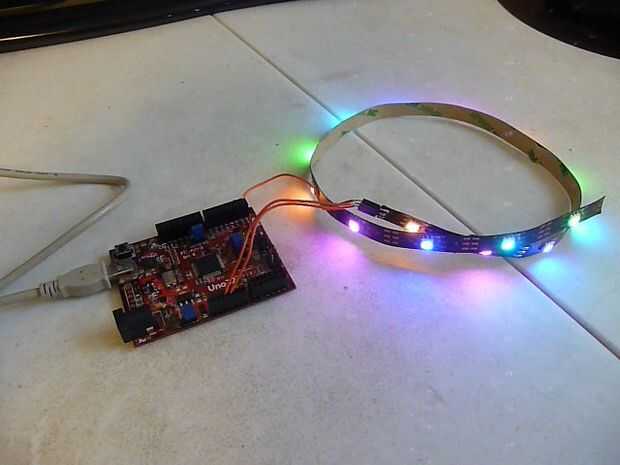

Direccionables LEDs (WS2812) de chipKIT

No ha habido una simple biblioteca LED direccionable para microcontroladores PIC32 hasta ahora! La biblioteca PICxel es una biblioteca MPIDE que controla el tiempo necesario para utilizar LEDs direccionables (WS2812, WS2811) o más comúnmente conocido como Adafruit Neopixels. Pasando a través de unos pasos le permitirá tu para empezar con la biblioteca PICxel.

Lo que se necesita:

  • ChipKIT Digilent (UNO32 o UC32)
  • cable mini-USB
  • direccionables LEDs (WS2812 o WS2811) soldar hembra encabezados a la franja de
  • un ordenador con MPIDE (cubierto más adelante)
  • la biblioteca PICxel (también cubierta más adelante)

Esto cubrirá:

  • descargar e instalar MPIDE
  • instalación de biblioteca PICxel
  • abrir la demo
  • compilar y cargar el demo

ADVERTENCIA: no soy responsable por los daños causados a su LED por no hacer caso a las advertencias siguientes!

  • 10 -15 LED a baja intensidad puede ser funcionó fuera del microcontrolador directamente pero mayor números de LEDs o de alta intensidad pueden causar demasiada corriente para el microcontrolador y una fuente de alimentación externa es necesaria.
  • Adafruit sugiere agregar un resistor de 470 ohm entre la línea de datos del microcontrolador y el pin de datos del LED. También estoy de acuerdo pero no has usado un resistor de comodidad o pereza.
  • Adafruit tiene la Neopixel Uberguide Adafruit que es una fuente completa y detallada de todas las preguntas posibles y se refiere a tratar con LEDs direccionables.
Etiquetas: Arduino, Ws2812, Digilent, Microcontrolador, ChipKIT, Neopixel, WS2811, Pic32, PICxel
