Plan para el ranurador CNC DIY: Cómo construir (3 / 5 paso)

Paso 3: Cómo construir la máquina CNC casera

En este post, estoy mostrando cómo construí el eje x de mi máquina CNC basado en un diseño de sketchup.

Hice algunas investigaciones y leer un par de libros y e-books sobre el tema.  Decidí que sería la forma que quiero hacerlo.

Diseñé para mover hacia adelante y hacia atrás en correderas de servicio pesado, y será controlado por motores NEMA 17.

Estoy usando 24 pulgadas telescópicas correderas orientada al lado.  No son perfectos, pero puedo entrar a trabajar con algunos ajuste.

Asegúrese de mantener todo cuadrado cuando usted está atornilla juntos.  Sugiero, cuando estás haciendo tu CNC, no pegue nada--seguramente habrá muchas veces deberás tomar distancia para volver a hacer.  Estoy esperando que eso suceda con el mío, por lo menos.

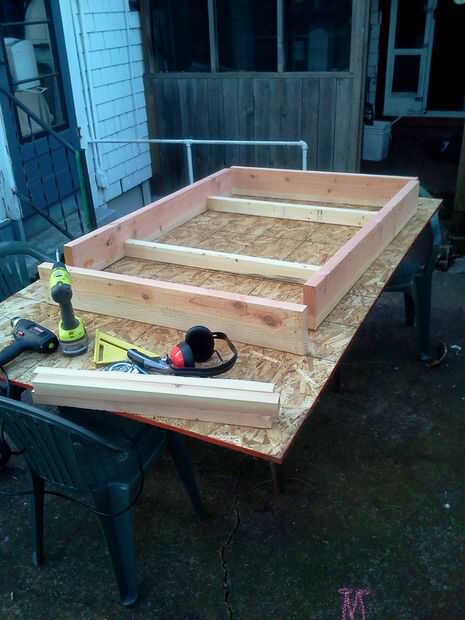

Tuve un poco de tiempo soleado maravillosamente cálido a finales de marzo para comenzar a construir mi proyecto de bricolaje. Aquí está el video de la base del eje x de mi máquina CNC casera que hice de madera:
