Placa conectable LED (potencia) de forma libre (6 / 9 paso)

Paso 6: Placa de LEDs de potencia

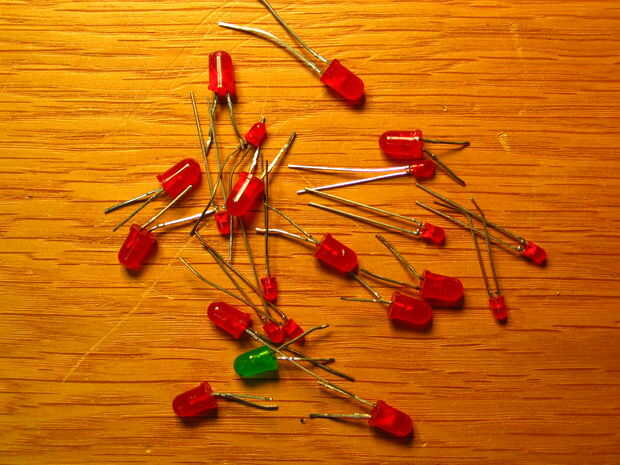

Lamentablemente desde que hice este último minuto de todo lo que tenía que compactar para LEDs.  Por suerte yo tenía algunos menos.

Esta es la parte clave: el LED necesita dos cosas:
1) una pierna más corta que la otra para que no toque el panel inferior de fibra de carbono
2) la pierna más larga debe estar revestida con un aislante para que no toque el panel superior de fibra de carbono

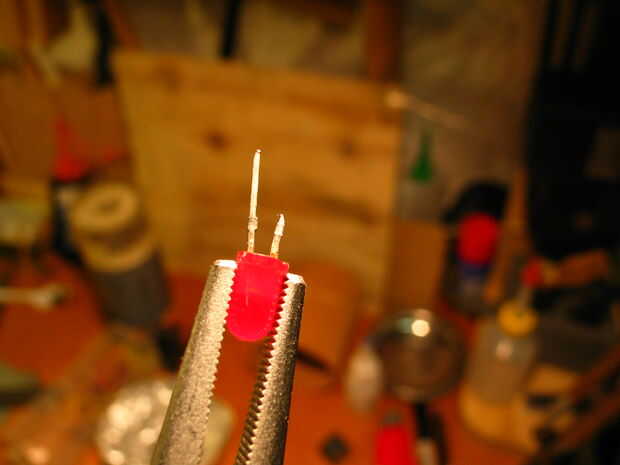

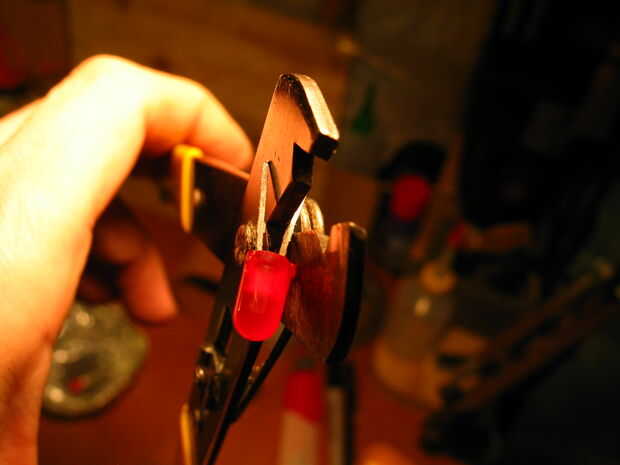

Corté el LED en diagonal los extremos serían ser más acentuados y penetran en la fibra y corcho más fácilmente.  También puede limarlas un poco para hacerlos más agudo, si es necesario.  Presentaron un montón entonces encontrado que cortando en una diagonal trabajado lo suficientemente bien.

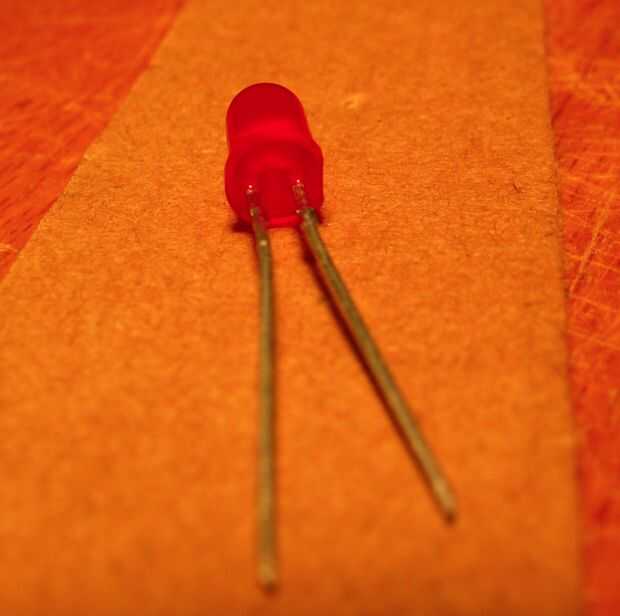

Nota: Se debe realizar un seguimiento de qué pata del LED es que.  Por lo general hay un poco plano en la cubierta de plástico del LED (ver foto) o una pierna es más corta que la otra.  Realmente cortar la pata "corta" por lo que era la pata más larga (que es, tocando el panel trasero de fibra de carbono).  Espero que esto no sea confuso.  Para esta construcción no importa que forma la polaridad era mientras era constante entre LEDs.
