Placa conectable LED (potencia) de forma libre (9 / 9 paso)

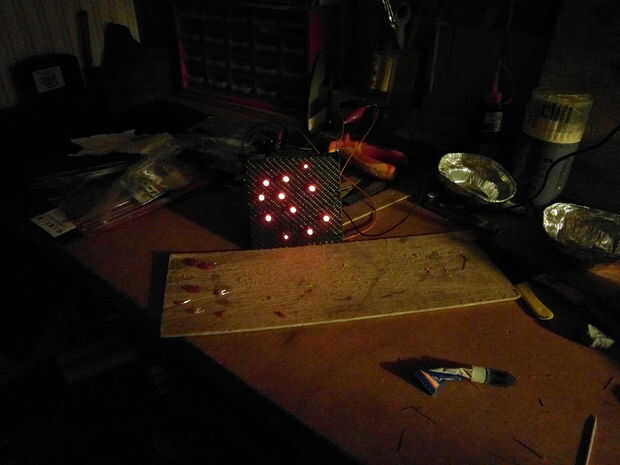

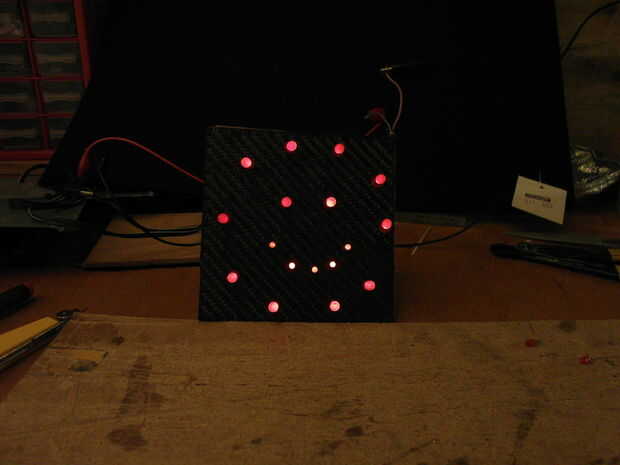

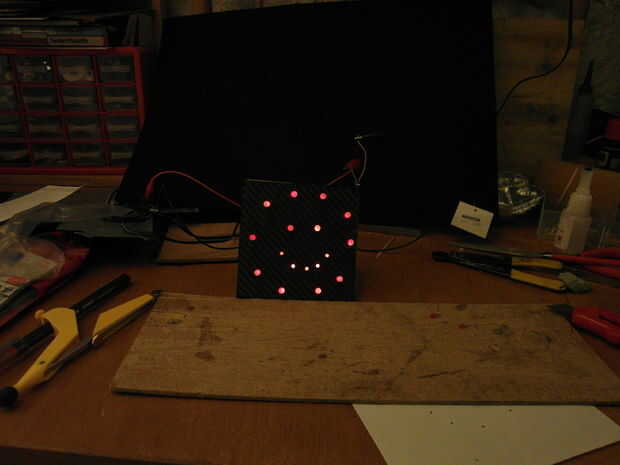

Paso 9: La placa de potencia en acción - resultados!

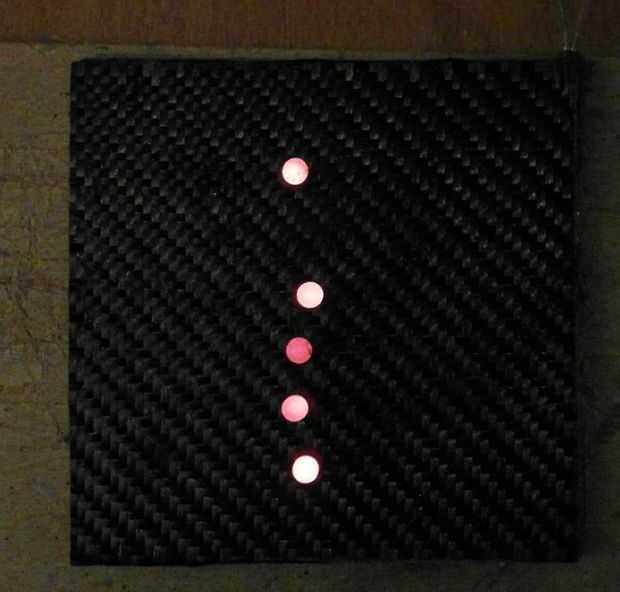

Funciona... Me escandaliza.  Ahora es momento de jugar.  Quería tener más LED de hacer diseños con pero no los tengo en mano ni tenía tiempo para preparar más.  En realidad, lo que hice no es bastante como como lo que imaginaba hacer pero era lo único que pude realizar en un día.

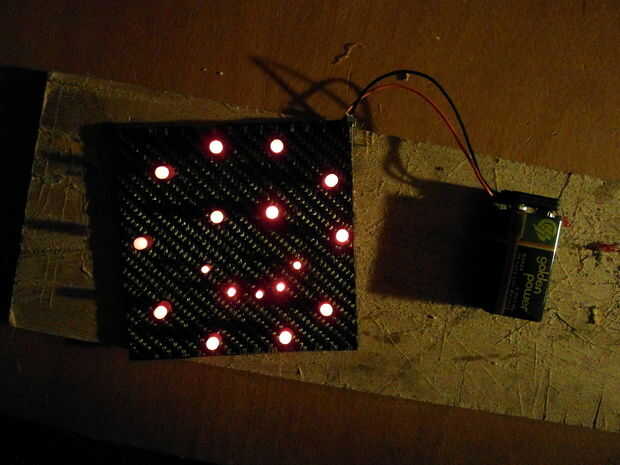

Para la alimentación estoy utilizando un adaptador de pared pequeño puso en a 9V.  También conecté una batería de 9V y que funcionó tan bien.  Un solo LED se dibujo sobre 10mA y atenúan algunos cuando conecte más pero no tan malo.  Ver comentarios abajo un enlace a un vídeo que he hecho intentar demostrar el efecto de atenuación.

La inserción del LED es un poco incómoda pero funciona bastante bien.  Podría haber varias mejoras o modificaciones como: un plano de metal detrás para facilitar el contacto en la parte posterior (pero entonces no sería flexible), varias capas de fibra de carbono para hacer los puntos de contacto más grandes, imanes en la parte posterior para que usted pueda montar batería metal superficial, construcción en fieltro negro sobre superficie frontal para evitar la pérdida de la fibra de trituración (que pasa un poco) , paquete de fibras con grafito en polvo a ver si la resistencia va incluso más, etc..  También se podría utilizar un material plano conductor diferente como conductora rubber/elastomer/putty...if tal cosa existe.  No estoy seguro soportar meter así como tela aunque.

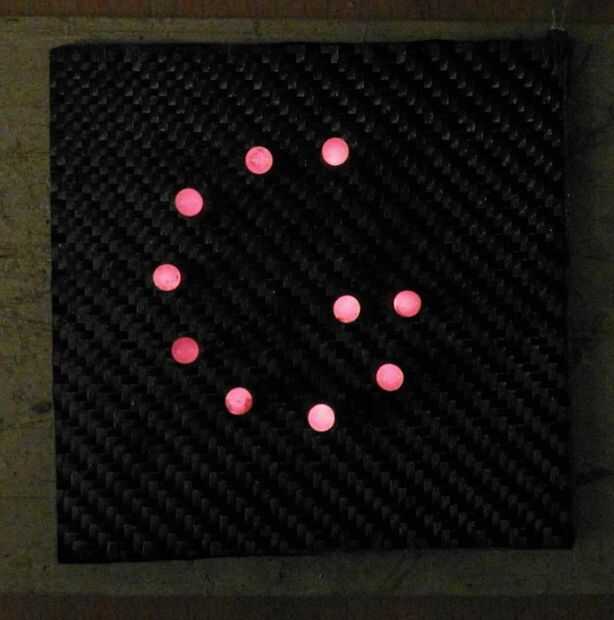

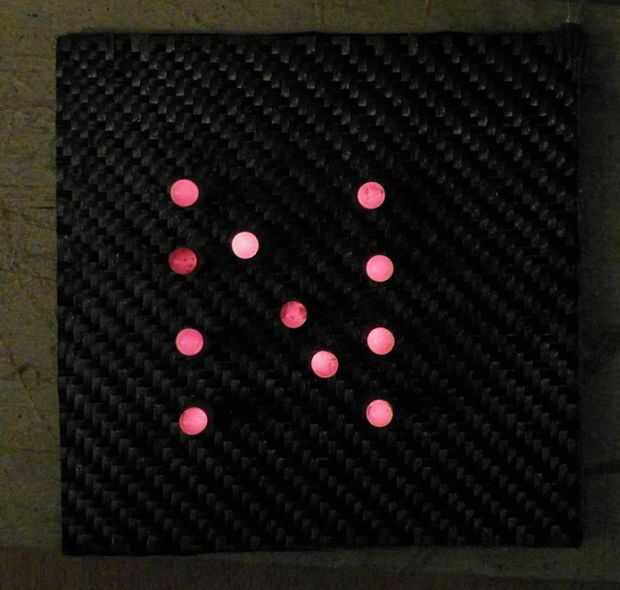

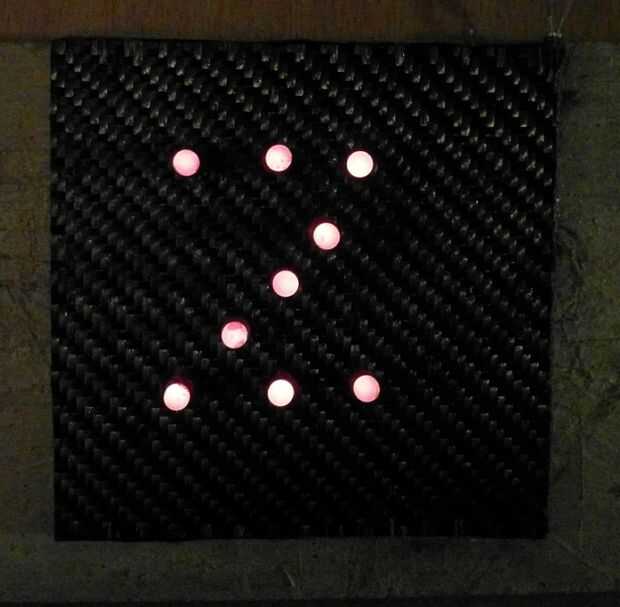

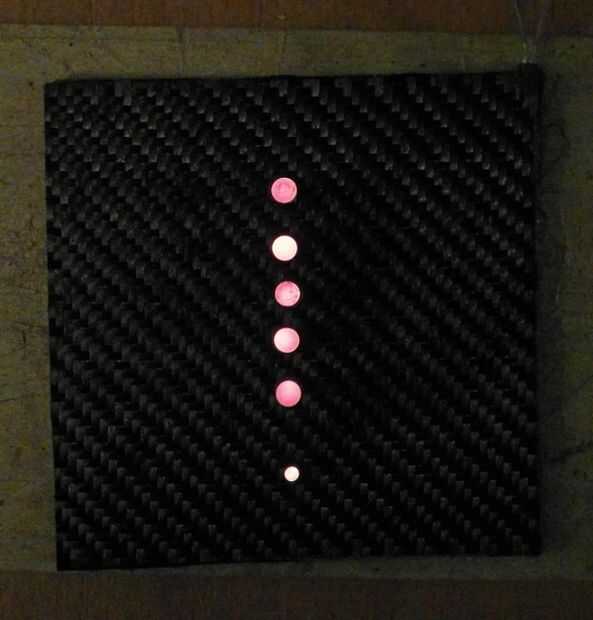

Nota sobre fotos: shameless plug para ZING. :)

Aquí hay un par de vídeos que no parecen de añadir usando el Instructables video-funcionalidad:
http://www.youtube.com/watch?v=4_I76oqbLKE
http://www.youtube.com/watch?v=BoonyIBTfkc

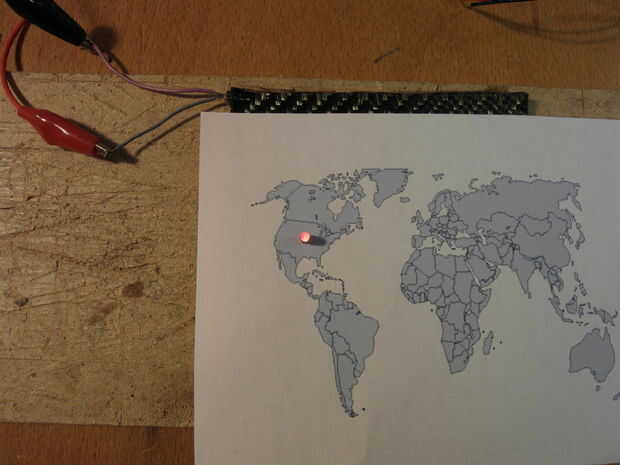

Me di cuenta parcialmente por que si solo coloca LEDs es similar a Lite-Brite--excepto que no restringe a una red, usted puede hacer cualquier tamaño, usted puede hacerlo usted mismo, etc..  Pero el punto no es sólo para hacer LED pantallas de luz. Es el flexible concepto de panel de alimentación de acoplamiento donde podría conectar cualquier cosa con una pierna aislada, por ejemplo, podría ser una pieza eléctrica, reloj, motor, ventilador, etc.. Podría ir detrás de algo, como un mapa del mundo (que usted podría pegar pequeños relojes en conjunto a la vez donde se encuentran?). O tal vez en un juego de mesa con piezas eléctricas.  O todo un piso, donde solo podría definir por una lámpara con las horquillas en la parte inferior por ejemplo, y que sería alimentado.  También podría tener dispositivos en ambos lados si cambiar el aislamiento alrededor de la pierna.  También tiene la ventaja de ser una conexión rápida ya que no tiene que preocuparse de orientación cuando se inserta un dispositivo, sólo puede atascarse en.  ¿Tal vez algo para simplificar la auto-recarga de robot móvil?

Fácilmente podría hacer una tira de LEDs como los que usted compra.

Supongo que cualquier producto de fibra de carbono para ser hackeado en algo eléctrico.

Traté de pensar en algunas otras aplicaciones ahora para él pero mi cerebro está cerca de su tiempo medio entre fallos (3:32a.m.).

Así, muchas gracias por echar un vistazo y espero que pareció interesante y tal vez incluso emocionante.

Uno siempre puede esperar.
