Pitbook: Un resumen del primer equipo 3181 Pittsford panteras (7 / 8 paso)

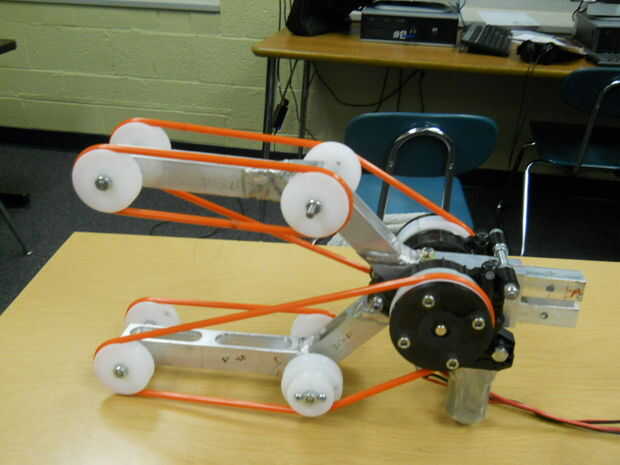

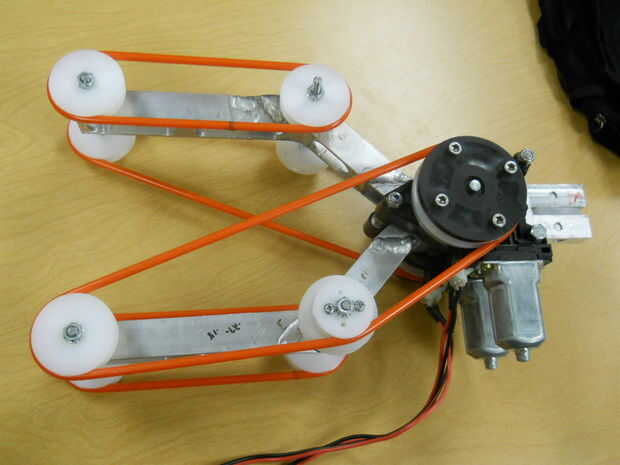

Paso 7: La garra

Lista de piezas para la garra
2 motores
• 3 tornillos para la fijación de los motores
• 6 poleas
• 4 doble cara pernos roscados
• 8 los espaciadores bloqueo
• 4 casquillos de plástico
• Uretano redondos tubería
• tuercas de fijación 22 ¼''
• 1'' aluminio

Hacer la garra:

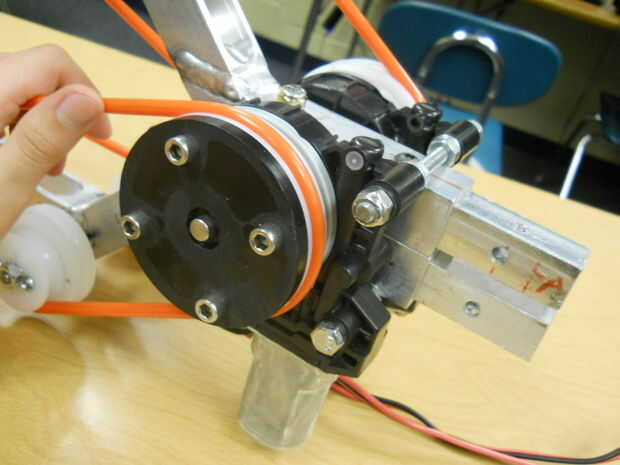

En primer lugar, encontrar cotas de dibujo ortogonal. Luego marque y corte el aluminio de 1"/ 1". Luego excavamos agujeros para los ejes. Los ejes de rosca y colocar en los cojinetes para reducir la fricción en los ejes. Después de poner el eje con el buje en el 1/1" de aluminio, ponemos separadores bloqueo para detener el movimiento hacia los lados de los ejes. Luego poner en las ruedas de la polea y las tuercas para mantener en su lugar-asegúrese de que son equidistantes de 1/1". Luego cortar el exceso de plástico del acoplador del motor y perforado el círculo interno de las poleas espalda para ajustar el diámetro del acoplador. Atornillar el acoplador al motor y había empernado al lado del acoplador para el lado de las poleas posteriores, que forma alrededor del eje del motor en el acoplador. Atamos uretano naranja tubería en las poleas de una correa redonda.

Función de la garra:

Para recoger los tubos interiores por chupar con los cinturones de

Problemas comunes:

Frenos de la correa: nueva correa de hacer
Roturas del motor: Utilice el otro motor para hacer nuevas piezas y adjuntarlos a un motor fresco
Saltos de eje: cortar metal eje para corregir longitud, pasarlo y luego coloque las poleas. Asegúrese de poner los casquillos en y los espaciadores de bloqueo y asegúrese de que el árbol todavía puede girar libremente.
