Pistola de simulación de la bobina con femm4.2 (6 / 12 paso)

Paso 6: Freewheeling diodo

Cuando el condensador está descargado, el actual no no sólo detener, sino la energía que ahora es tan corriente en la bobina mantiene la corriente que fluye hasta las resistencias disipa esa energía como calor. La corriente empieza a cargar el capacitor al revés. Para proteger el casquillo electrolítico de cargarse a - 100V, se añade un diodo freewheeling en paralelo con el condensador al circuito. El voltaje del condensador se mantiene en el sobre - 1V.

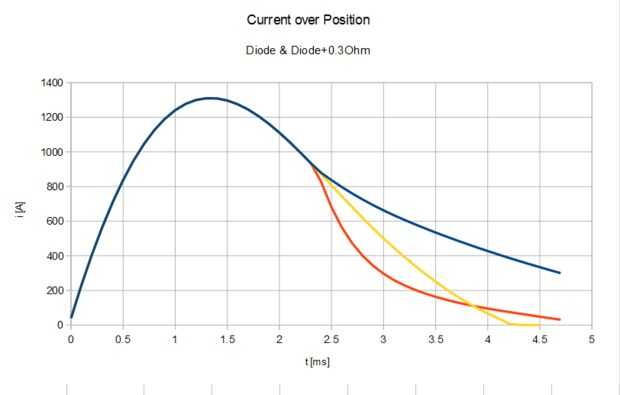

En el primer gráfico, se muestran los resultados de 3 corridas de simulación para un
circuito sin diodo (gráfico amarillo),
el circuito con diodo (gráfica azul) y
el diodo en serie con una resistencia de Ohm 0,3 (véase el gráfico rojo).
El diodo por sí mismo prolonga el flujo de corriente durante bastante tiempo, en comparación con ningún diodo, que conduce a más suckback del lingote de la. Mediante la adición de la 300milliOhm para el diodo, la corriente cae mucho más rápido.

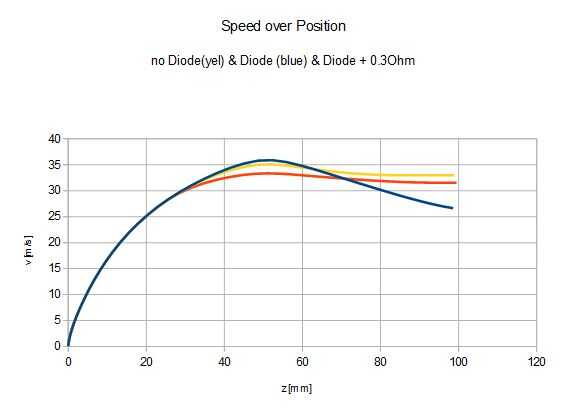

El efecto sobre la velocidad final se muestra en el gráfico siguiente (velocidad sobre posición). Las diferencias demuestran después de unos 30mm de recorrido de slug, después de que se descarga el condensador y la bobina lleva la energía.

El rastro amarillo del circuito sin diodo - la velocidad final es el más alto de los tres.
El rastro azul muestra los resultados con el diodo solo. Debido al flujo de corriente prolongado, el efecto suckback reduce considerablemente la velocidad final.
El rastro rojo muestra el efecto del diodo más 0,3 ohmios. El condensador ve un poco más de tensión inversa, pero la actual reducción en el tiempo es mucho mejor, porque la resistencia disipa mucha energía de la bobina.
