Pistola de simulación de la bobina con femm4.2 (4 / 12 paso)

Paso 4: Un ejemplo práctico

Ahora me gustaría mostrar un ejemplo:
El condensador de 6800 μF se carga a 350V, la resistencia del cableado se establece en sobre 10milliOhm, la bobina es de 50mm de largo y traté de capas 3, 4 y 5 de alambre magneto de calibre 16. Es de 1,37 mm de diámetro, incluyendo barniz de aislamiento. La resistencia por metro me dio tablas de fabricantes del alambre del imán. En este caso es de 13.5milliOhm por metro. La longitud del cable para una geometría dada la bobina se calcula en el programa. La bobina utilizada aquí tiene un diámetro interior de 12mm, la longitud del espacio de la bobina es de 50mm.

La babosa es una varilla de acero de diámetro de 9,6 mm de 50mm de longitud con punta redondeada. Pesa 25grams.

Casi allí...
El último dato saber es la caída de tensión de salida vs corriente de un SCR típico: las hojas de especificaciones de un útil SCRs contienen dos números tenemos:Microsemi datasheet de MSFC110

-la "en estado tensión umbral" de 0.9V (V_TO en la página 2) y
-el "valor de. Max de resistencia en estado pendiente" de 2milliOhm por amperio (T_VJ en la página 2).

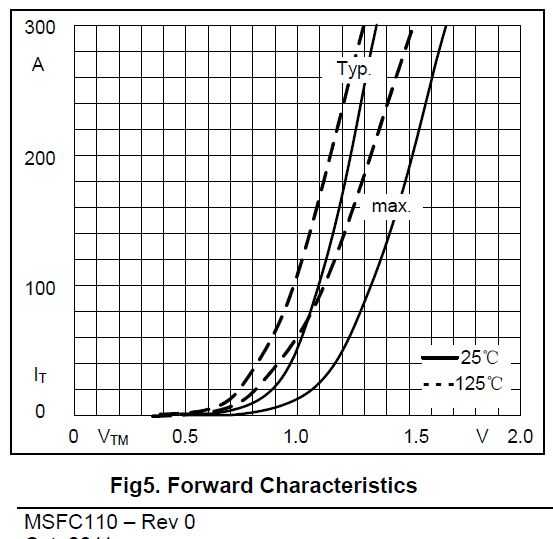

Las características avance resultantes se muestra como "Fig5." de la hoja de datos.
Este SCR es corriente de 110A de promedio, pero puede tardar un poco más de 2000A para 10ms sin explotar.

La crepe de SCR, que se muestra en el cuadro en la parte superior, está clasificada para 14000Amps durante unos pocos milisegundos, es serio de gran tamaño.

Que conduce a la inevitable ADVERTENCIA:
Podría ser que algo explota durante los experimentos. Use protección para los ojos, super cuidado con los altos voltajes del condensador y poner una hoja de Lexan plástico transparente entre usted y el trazado de circuito. La energía en el condensador es fácilmente en la gama de kilo Joule, muy mortal cuando fluye a través de su cuerpo, mientras que la energía mecánica en el slug es generalmente menos de unos pocos por ciento de eso.
Una babosa puede pierce con soda puede metal y se acuñan en láminas de cartón. Asegúrese de que sí mismo no cuña en su cuerpo. O de cualquier organismo.
