Pistola de simulación de la bobina con femm4.2 (5 / 12 paso)

Paso 5: resultados

Estos gráficos fueron creados importando los datos desde los archivos CSV que el script lua genera en OpenOffice calc y convertida en cuadros bonitos. De esta manera podemos ver cómo las cosas se desarrollan con el tiempo, pero también lo actuales, desarrollan fuerza y velocidad a lo largo de la bobina.
OpenOffice es también para descargar gratis.

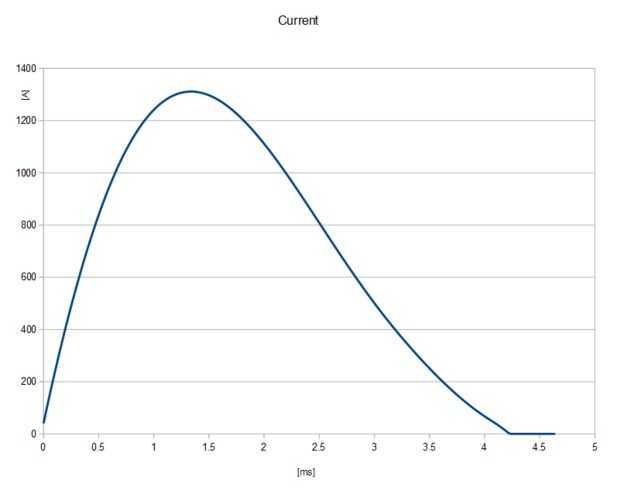

La primera gráfica muestra cómo la corriente se eleva de 0A a través de la máxima de 1300A a cero con el tiempo.

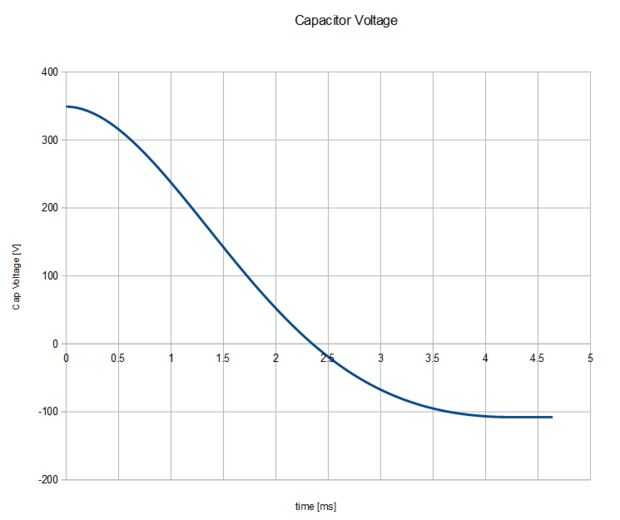

La segunda imagen muestra cómo el condensador es descargado y recargado con tensión opuesta hasta que se detenga el flujo de corriente. En un circuito práctico, esto es peligroso para el casquillo electrolítico (desintegración explosiva) y debe ser prevenido por un diodo de protección paralelo a la tapa.

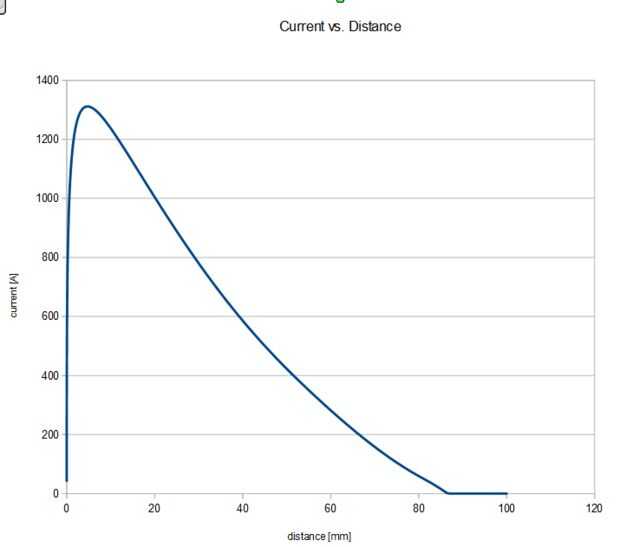

El tercer gráfico muestra la corriente depende de la ubicación de slug. Es más alto durante los primeros pocos mm de movimiento.

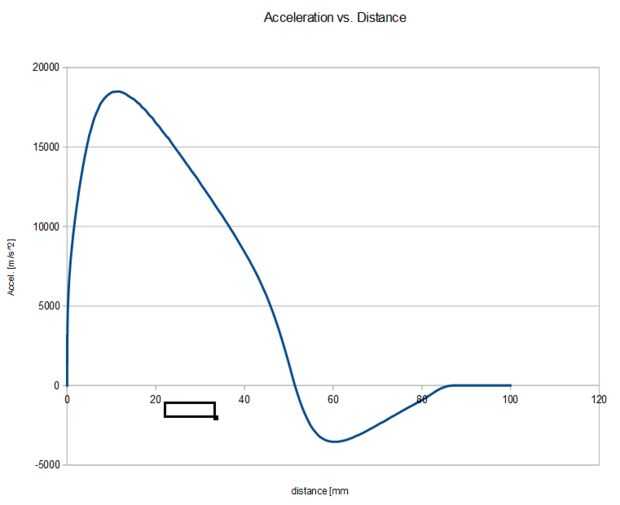

El cuarto gráfico muestran la aceleración correspondiente de la babosa sobre localización. Después de que el lingote pasa el punto medio de la bobina, la aceleración se convierte en negativo. La corriente restante frenos la babosa abajo otra vez ("suckback").

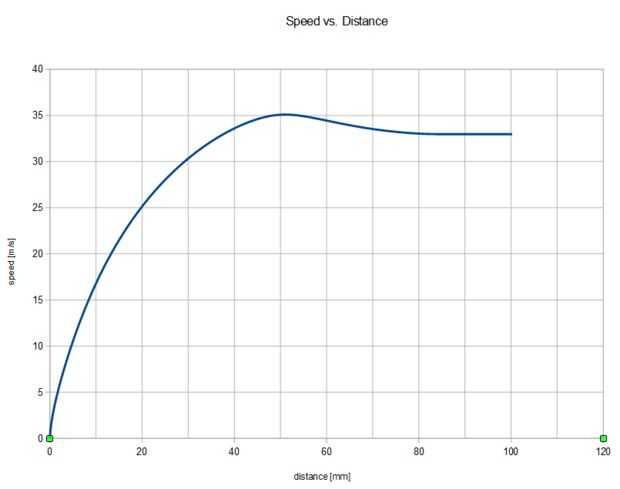

Esto resulta en la velocidad en el quinto gráfico. La velocidad sube a unos 35 metros por segundo, pero debido al suckback leve, la velocidad de salida es solamente cerca de 33 m/s.
