PiMSO - un Raspberry Pi basado osciloscopio de Wi-Fi

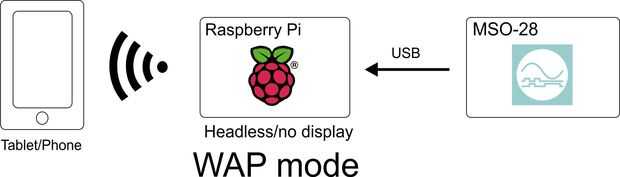

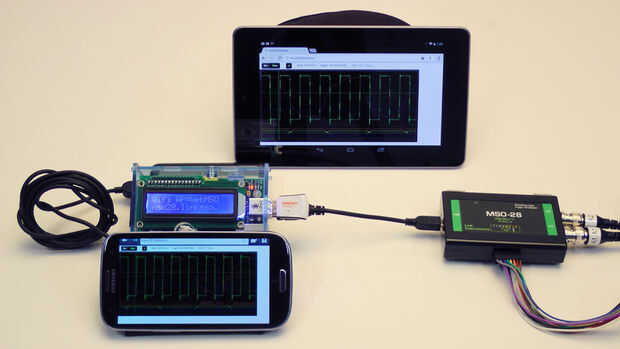

PiMSO, es una frambuesa Pi osciloscopio de señal mixta de 200 Msa/S. Dependiendo de la aplicación, se puede configurar para utilizar el navegador Midori en la GUI Pi o acceso remotamente a través de internet. Dado que el GUI de PiMSO es basado en web, también se puede controlar desde un navegador en tu tableta o teléfono inteligente. ¿Pero qué sucede cuando estás en un lugar que no hay ningún acceso conveniente a una red? Para este proyecto te demuestro cómo construir un osciloscopio de frambuesa Pi base que también es un punto de acceso inalámbrico.

Como mínimo tendrá el Raspberry Pi y un Ralink RT5370 basado en Wi-Fi dongle. Para este proyecto usé la Tenda W311M del microcentro, sobre todo porque es punto de acceso barato y capaz. Puede comprarse un dongle incluso menos costoso que en el mismo chip Ralink RT5370 de Comfast comprar base de Aliexpress por menos de $5 inc S/H. Una búsqueda rápida en Aliexpress de RT5370 debe generar algunas otras opciones. Si no tienes un MSO-28 usted puede aún realizar la prueba, la GUI de WebMSO28 se ejecutará independientemente si tienes MSO-28. Sólo voy a mostrar "NO DSO".

Si usted no quiere rodar su propio, puede agarrar una distro Raspian preconfigurada de aquí y pase al paso 6. De lo contrario aquí es cómo rodar su propia encima de tu distro favorita.

Actualización: Un osciloscopio Edison Intel basado está disponible aquí
