Pinzas digitales de lectura con un Arduino / USB (2 / 4 paso)

Paso 2: Tensiones: lógica y potencia

Lógica de 5V de Arduino el usos pero la lógica de la salida 1, 5V de pinzas. Esto es un poco un bodge y no siempre funcionen, realmente debe utilizarse un circuito de conversión nivel de lógica correcta pero el fluir es un simple hack que funcionaba bien con mi Arduino:

Mi Arduino cambiaron entre la lógica alta y baja en unos 2, 5V (esto podría variar un poco entre tablas) de la lógica.

Conectar el pin positivo en las pinzas a los 3.3V suministro significa cuando los pasadores de reloj y datos están conectados a la arduino su voltaje parece variar entre los 3, 3V y 1.8V, que es el Arduino lee como lógica de alta y baja respectivamente.

Accionar las pinzas con el Arduino:

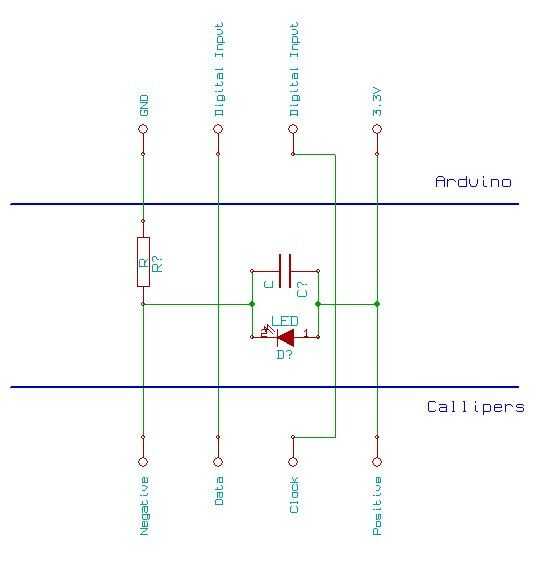

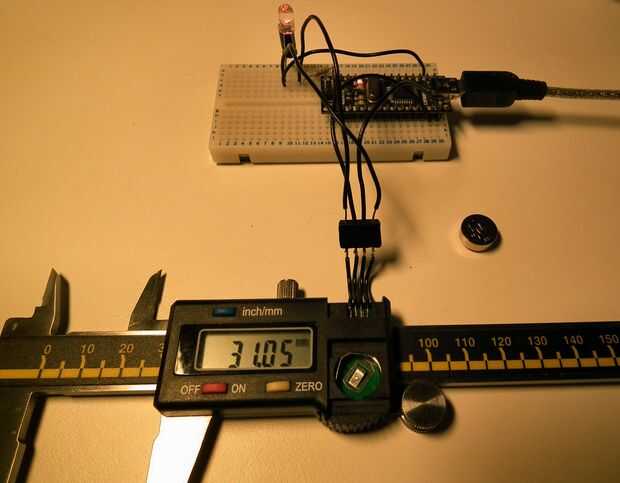

Para evitar la necesidad de una batería en las pinzas de freno en el circuito de la foto se puede utilizar (quite la pila de botón). Este método se basa en usar un LED para regular la tensión de alimentación para las pinzas de freno.

Resistencia
Cerca de 200 ohmios

Condensador
Utilicé un 10uF que funcionó bien, pero no habría ningún daño en el uso de una capacitancia más grande. 2V o más calificación.

LED
Para que la prueba de LED hasta encontrar uno que tiene tan cerca una gota de 1.6V a través de él como sea posible.
Usé un LED rojo con una gota de 1.8V a través de él. LEDs IR y rojo suelen tener caídas de baja tensión a través de ellas.
