PInebox: Montaje Final (7 / 12 paso)

Paso 7: montaje de mayúsculas (delantero)

Esto en parte se cubre en los Mods de HDMIPI y anterior instructables.

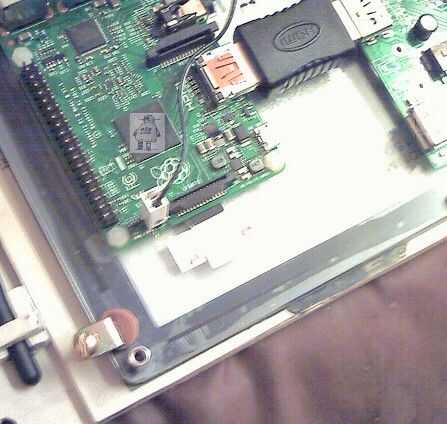

El Raspberry PI se monta en la parte posterior del módulo de pantalla HDMIPI y tiene modificaciones para los pasadores de ejecución/reset en una cabecera de 2 pines, además de un añadido 5 pines para robar actividad señales para los LEDs de PI y el bus I2C.

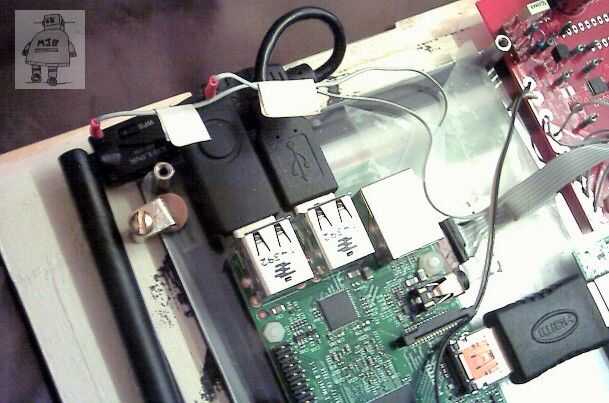

El palillo de la memoria y módulo WIFI tienen vuelo conduce para su actividad de LEDS, que todos vamos a través de un cable de cinta gris 7 vías a mi tablero de control (rojo).

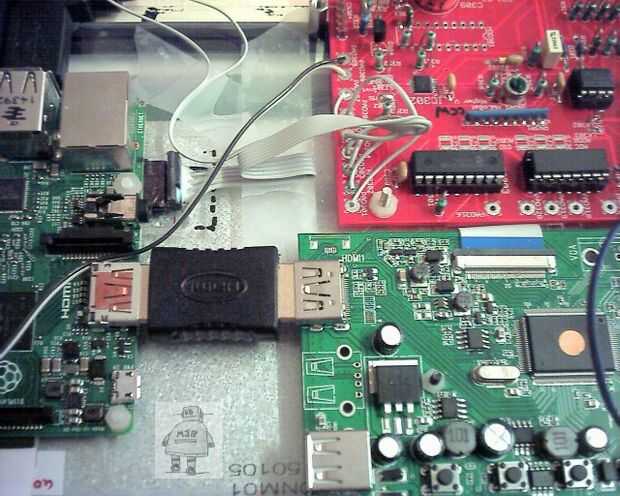

Un conector HDMI "codillo" se une a la frambuesa PI a la Junta de controlador HDMI de la HDMIPI.

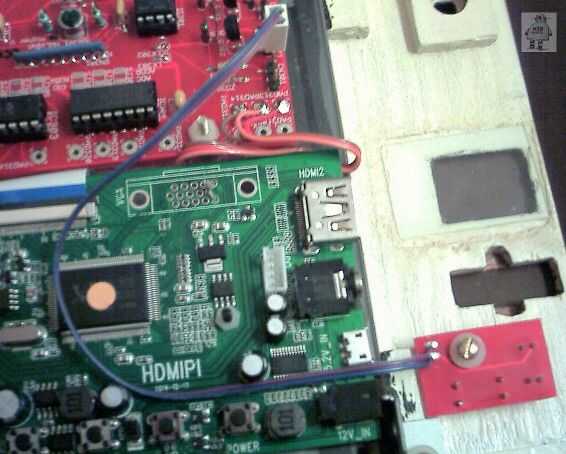

Audio de la salida de la HDMIPI se trae para arriba en mi PCB por un cable de cinta corta de 3-vías. Marrón = tierra (Pad 315), rojo = Left (cojín de 313), naranja = derecho (Pad 314)

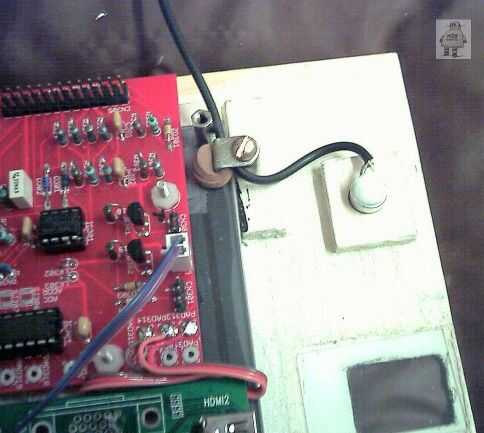

La "parte posterior flash" (2 LEDs) está montada justo encima de donde se sentará el hilandero de la cámara y el micrófono está montado en su soporte en el panel frontal, justo debajo de la camer. Tenga en cuenta el alivio de la tensión del cable del bucle a través del montaje de la pantalla.
