Paso 2: picLink fabricación de placa madre - capa superior

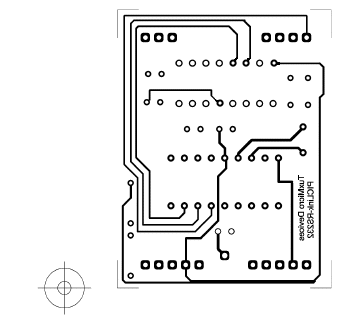

Reproducir arte imagen del circuito impreso en una sola hoja de 8,5 x 11" toner transferencia papel brillante parte a la imagen. Asegúrese de manipular los materiales con guantes de plástico en ya que los aceites de uno piel pueden distorsionar la calidad de imagen.
Cómo hacer directa de papel Transfer de Etch
Papel de transferencia de toner es stock de tarjetas con una capa de dextrina (almidón de maíz cocido). La dextrina puede hacer ARGO del almidón de maíz por aspersión de una fina capa de almidón de maíz sobre una bandeja de un horno en un horno a 350° F durante 120 minutos. Durante el ciclo de cocción es necesario revolver la fécula en intervalos de 30 minutos para ayudar a asegurar un secado uniforme. Después de hornear la harina el polvo secado (dextrina) se puede mezclar con agua para hacer pasta (aproximadamente 1,5 cucharadas de polvo a una taza de agua). Kiwi repelente al agua (spray de silicón) se aplica a una hoja de la acción de papel seca y luego recubierta con una capa delgada de pasta de dextrina. Una vez que la pasta seca tiene casero Toner papel de transferencia listo para hacer placas de circuito.
Después de corte de placa de circuito, pulido, lavado con solvente está listo para la transferencia del arte de la imagen.
Una vez que el arte es copiar en una hoja de papel de transferencia de Toner el arte es entonces cortar en cuadrados para que los símbolos de blanco en las capas superior e inferior se ajuste hacia arriba cuando uno frente al otro. Recuerde que su imagen debe estar en el lado brillante del papel de transferencia para que cuando las imágenes superior e inferior enfrentarán los donuts de rastro del circuito se alinearán. Esto es necesario verificar ya que el tablero revestido de cobre realmente ser colocado entre estas dos hojas y pegado con cinta adhesiva en un extremo para ayudar a evitar el deslizamiento. Teniendo esto en cuenta colocar los cuadros de arte en cuanto a hacer una bolsa de laminador de ellos grabando uno de los extremos juntos y asegurar las dos imágenes y símbolos de blanco mate uniformemente.
Después de hacer la bolsa de la laminación de las plazas de arte circuito Coloque el circuito preparado en la bolsa asegurándose de que la Junta de área superficial (cobre) se centra sobre el arte. Más adelante después del grabado de las líneas de esquina será visible a ajuste a junta a su tamaño actual antes del montaje.
Precaliente la plastificadora durante unos 20 minutos luego ejecutar (hecha de papel de transferencia de tóner) de la bolsa de la laminación de circuitos a través de la laminadora unas 8 veces. Cada vez que mueva el tablero de alimentación extremos opuestos en el laminador. Esto asegurará que la imagen de tóner es transferida uniformemente.
Tan pronto como la laminación es completa, coloque la bolsa en un recipiente de agua (antes es enfriado) y remojar por unos 6 minutos o hasta que el papel de transferencia se separa de la placa de circuito de cobre. Ver imágenes de huellas de hoyos que pueden eliminarse con una pluma de sharpie punta fina negro. Una vez que la Junta se prepara mezcla de grabador (peróxido de hidrógeno de 2oz con el ácido muriático de 1 oz guantes) agregando el ácido al hidrógeno peróxido. Grabador de revolver con una cuchara de plástico y luego verter en recipiente plástico sandwich. Coloque el tablero en ácido y grabado durante unos 5-8 minutos mientras mecerse ligeramente el recipiente de lado a lado. Una vez que se graba la placa de cobre Coloque la tabla en agua para neutralizar el ácido suave. Exceso de ácido puede ser diluido con agua y lavado por el desagüe donde le ayudará a asegurarse de que el desagüe del fregadero está limpio. Pat seco circuito con papel toallas finalize para montaje.

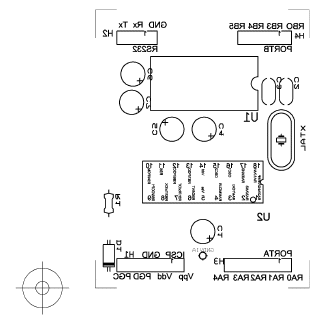

Al finalizar la Junta para la transferencia de montaje la última imagen (cb-serigrafía) usar el laminador para la parte superior del tablero. Laminado de papel de transferencia toner cb-serigrafía la imagen a la parte superior de la Junta un coupe de veces hacer seguro para alinear los bordes y símbolo de destino. Remojar en agua de pozo (envase de plástico sandwich) hasta traslado papel separa la seque una vez más.
Junta donuts de taladro con broca de #72 (. 635) y donuts de cabecera con #66 (. 838) usando un 2001 Dremel o taladro similar. Pedacitos de taladro de PCB pueden obtenerse en línea de empresas como electrónica Express o Jameco.
