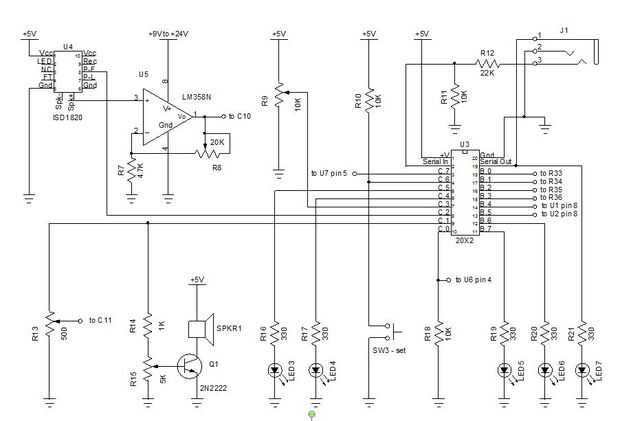

Paso 1: Diagrama del circuito del procesador y descripción de cómo las funciones del circuito

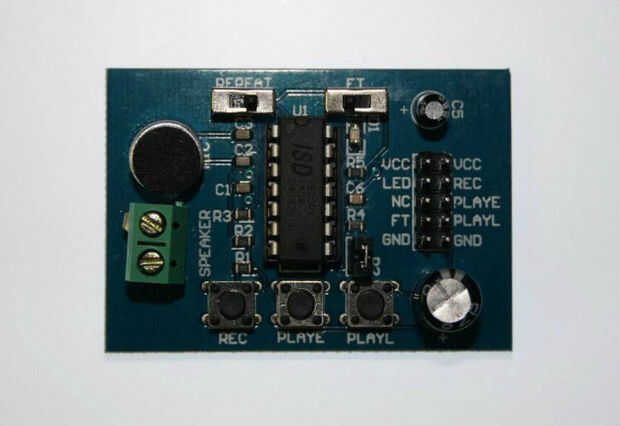

Aquí discutimos el circuito procesador de bloqueador. Para esto utilizamos un PICAXE 20 X 2 (U3). El módulo ISD1820 se muestra en la imagen también.
J1, R11 y R12 conforman la interfaz de programación. Conecte un cable de programación AXE027 en esta entrada para programar el procesador. Ver http://www.picaxe.com/Hardware/Cables . Ver http://www.picaxe.com para la programación de software y la información en fichas PICAXE.
LEDs de 3 a 6 se utilizan para indicar si un 1, 2, 4 horas o cierre retardo infinito ha sido seleccionado. R9 de bote se utiliza para seleccionar un tiempo de retardo de cierre. Pin C.3 está configurado como un pin de ADC para ello. SW3 se utiliza para establecer un intervalo de tiempo. Una vez seleccionado el retraso por pote R9, presione SW3 se establecer este retraso y encienda LED7. LED7 se utiliza para indicar que se ha seleccionado un tiempo de retardo de apagado y el circuito está ahora activo.
U4 es el módulo de grabación de sonido de ISD1820. Este módulo viene con pins botones y control de registro y reproducción, así como un micrófono incorporado. Grabación de su mensaje, algo como "Presione 1 para conectar a Bob" es tan fácil como pulsar el botón de grabación y hablando por el micrófono. Aquí uno de los pasadores altavoz conectamos a la entrada de U5. Cada uno parecía funcionar para mí. U5 es utilizado como un amplificador de audio ajustable que alimenta el audio grabado en la línea de teléfono mediante C10. Olla R8 se utiliza para ajustar el volumen del audio del mensaje de que la persona que llama oye.
Tenga en cuenta que el pin de alimentación de U5 (pin 8) está conectado directamente a la pared adaptador fuente de tensión con el fin de proporcionar suficiente amplificación de audio libre de distorsión.
Olla R13 alimenta una señal de llamada saliente generada localmente por el PICAXE en la línea de teléfono vía C11. Este anillo se oye el llamador después de que presionan "1". R13 de la olla se usa para ajustar el volumen de la señal de llamada que la persona que llama oye. Q1 amplifica la señal de llamada para el altavoz local. El volumen de este sonido es controlado por R15 (montado en el panel frontal).
Se detecta la señal de llamada entrante por U3 perno C.0 que es alimentado por el circuito de interfaz de línea de teléfono que se discutirán a continuación.
