Pesado deber tirar cable helicóptero (3 / 4 paso)

Paso 3: montaje

Ahora tienes tus piezas impresas es hora de montar tu propio pullcopter resistente. Siga las imágenes y leer los cuadros azules. Si algo no queda claro me puedes dejar un comentario!

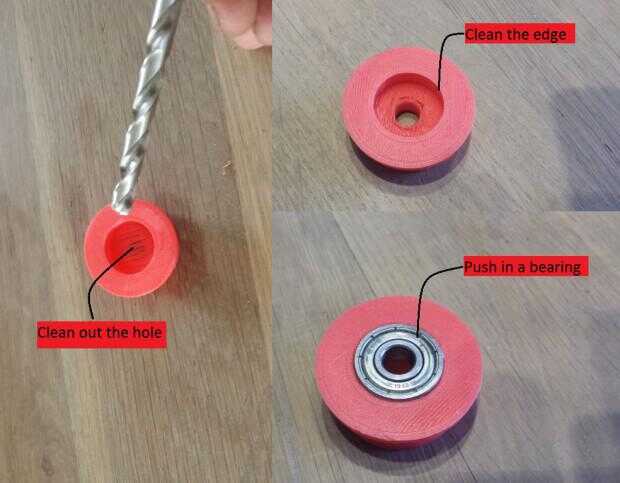

En primer lugar abrir el agujero de los soportes de cojinete. El orificio se cierra con una sola capa "puente" para evitar la necesidad de soporte material. También debe limpiar el borde con un cuchillo para que el cojinete puede montarse más fácil.

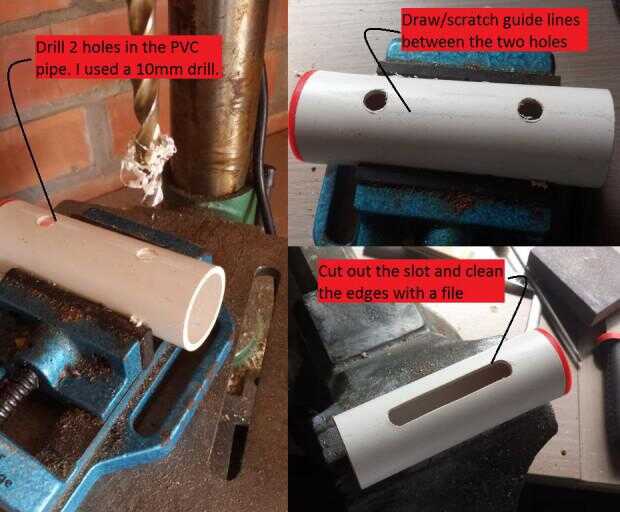

Haga dos orificios en el tubo de PVC. He marcado dos puntos 3 cm de cada extremo y perforado con una broca de 10mm. Luego necesitas cortar una ranura por los dos orificios de conexión. Usé una dremel con disco de corte para ello.

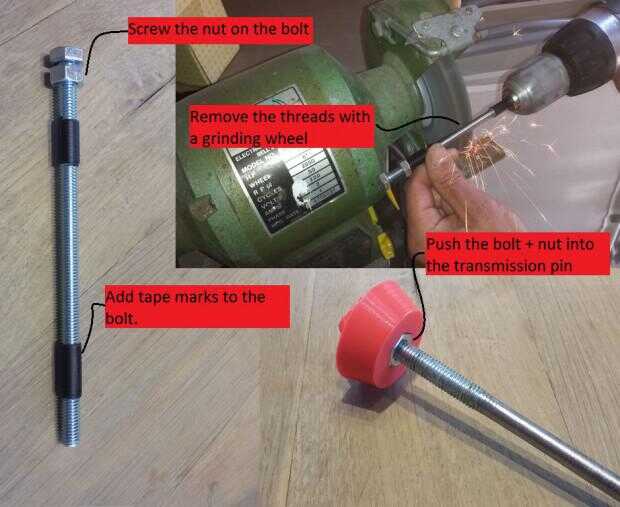

En primer lugar, atornille la tuerca en el perno. También agrega dos pedazos de cinta de la marca (parte superior: 5cm, fondo: 4cm) y la rutina de las roscas entre ellos. Usé un taladro inalámbrico y un esmeril. Si no eres capaz de conseguir una varilla lisa te sugiero añadir un trozo de tubo termo-retráctil para proteger el cordón de nylon precioso. Sin embargo rectificado de las roscas es preferido ya que también reduce un poco el diámetro (diámetro = aprovechar mejor). A continuación empuje la cabeza del perno en el pin de transmisión. Probablemente tienes que calentar con un mechero para adaptarse más fácilmente. Debe ser un ajuste apretado.

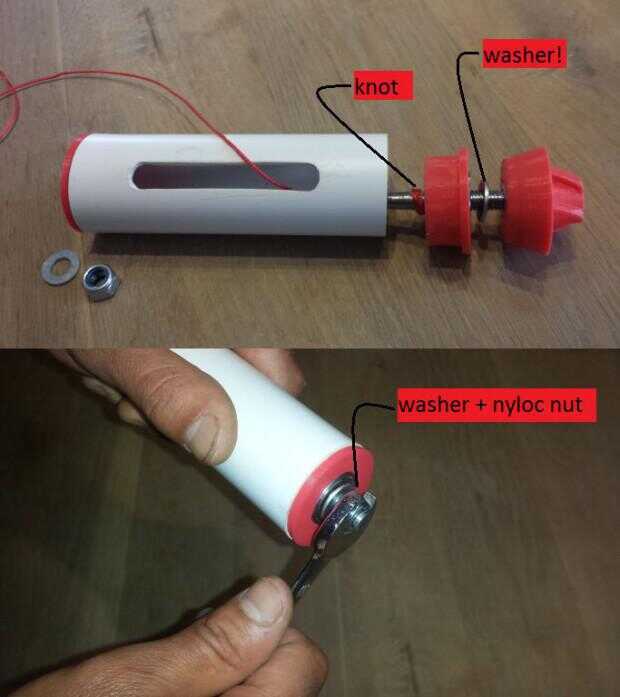

Añada una arandela M8 a la corredera en un soporte de rodamiento y el tornillo. A continuación Ate el hilo de nylon para el perno como se ve en la foto. Empuje los soportes de rodamiento en el mango de PVC y agregue una arandela y una tuerca nyloc. No apriete demasiado la tuerca, el perno debe ser capaz de girar libremente.

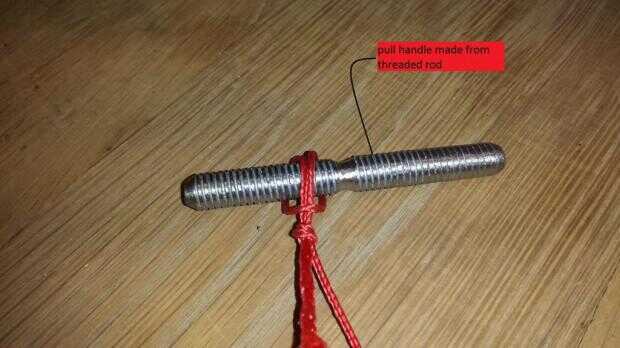

Hice un mango de una pieza de varilla roscada de M8 de que I rectificado de las roscas. También hice un surco en el medio para sostener la cuerda de nylon.
