Paso 2: Sistema de obturación
El sistema de obturador real iba a ser colocado delante de una placa de motocicleta, que significó diseñar obturadores que pueden bloquear un 4 pulgadas por 7 pulgadas. Como parte de los requerimientos del proyecto, teníamos que incluir una caja para sostener el sistema de control. Para diseñar el sistema de obturador y asegúrese de que la caja se utiliza, rediseñé la cubierta de la caja para ser 3d impreso. El archivo de paso para la cubierta original puede encontrarse aquí.

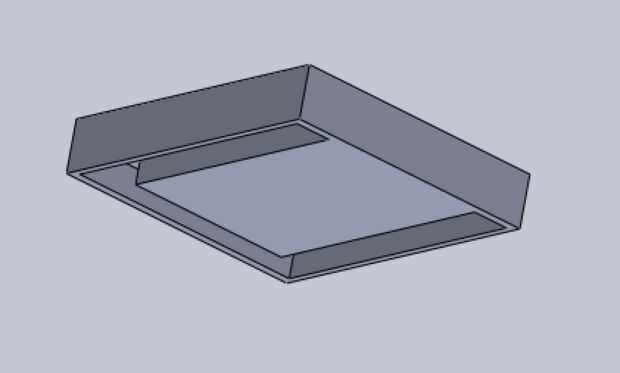

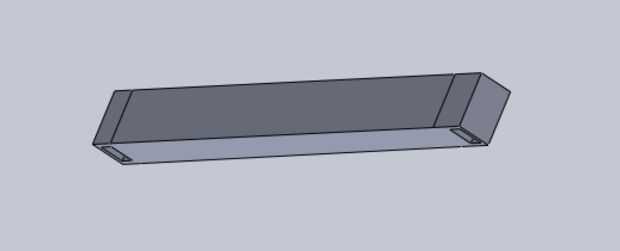

Como se puede ver en la primera imagen, incluí una varilla conectada a la tapa, una gota a través del orificio que permite la barra de 'montaje' otra (imagen 2) que se colocará, así como un agujero que permite el servo contenido pero el brazo que en su lugar. Las paredes junto al agujero del servo eran lo suficientemente altas para el brazo a girar e incluyeron muescas para permitir una cubierta (imagen 4) para colocarse en la parte superior del agujero. Esta cubierta es lo que era el servo atornillado. Es importante asegurarse que haya suficiente distancia entre el agujero del servo y la varilla, junto con al menos 7 pulgadas entre la varilla y la gota a través del orificio.

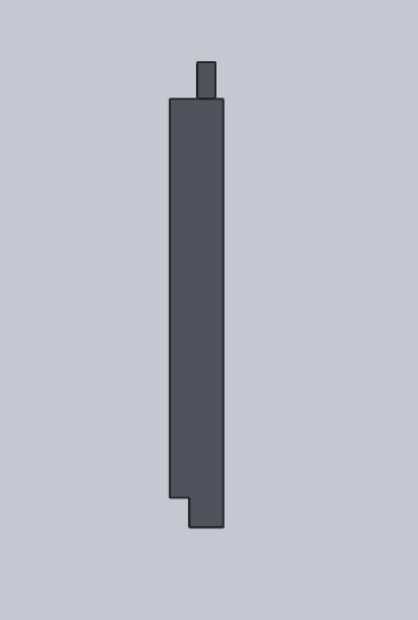

La biela y la vara de montaje eran ambos 3d impreso, y ambas necesitan estar por lo menos 4 pulgadas de la superficie de la cubierta de la caja. A partir de ahí, me 3d impreso en la tapa del servo y una biela (imagen 3) que permitió la vara de montaje permanecer en el lugar. Todos estos fueron en última instancia, atornilla con tornillos de 3/4 pulgada #6 para ayudar a mantener todo en su lugar.
Las persianas eran láser de acrílico de 1/4 de pulgada. Láser corte 4 persianas con las dimensiones de 2 pulgadas por 6,8 pulgadas, lo que les permite ser un poco más corto que la distancia entre las dos varillas. También pinté sólo un lado que fue 6,8 "x 2" negro, para que cuando mires a través de la persiana cuando está desconectados, todavía se puede ver la matrícula. A partir de ahí, calienta 12 clavos de acabado hasta que fueron rojo caliente y empujaron en el lado de las persianas, mantener en su lugar. 8 se utiliza en el centro de cada lado corto de la persiana, lo que les permite girar. Los otros 4 fueron utilizados para conectar el brazo del servo. Esta conexión se realiza por otra pieza de acrílico láser de corte.
